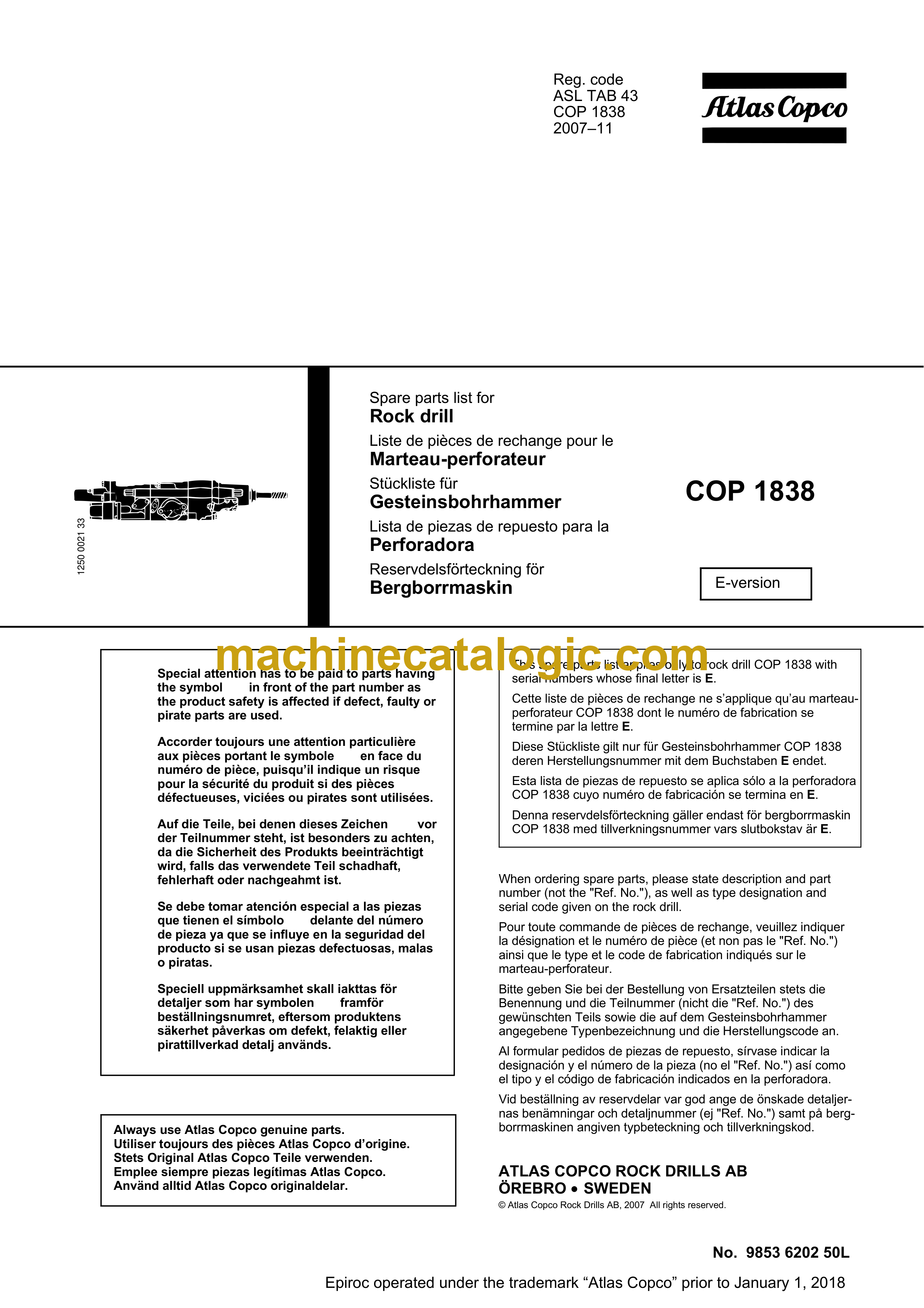

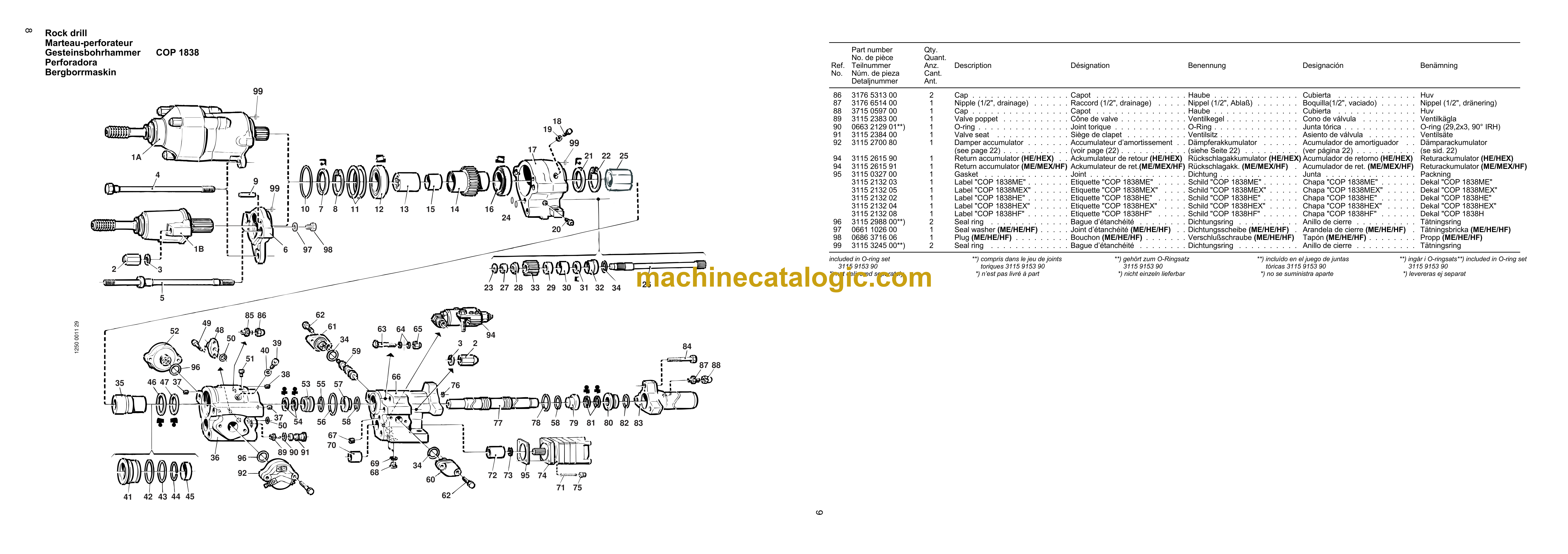

Atlas Copco COP 1838 Hydraulic Rock Drill Parts Catalog

Atlas Copco COP 1838 Hydraulic Rock Drill Index:

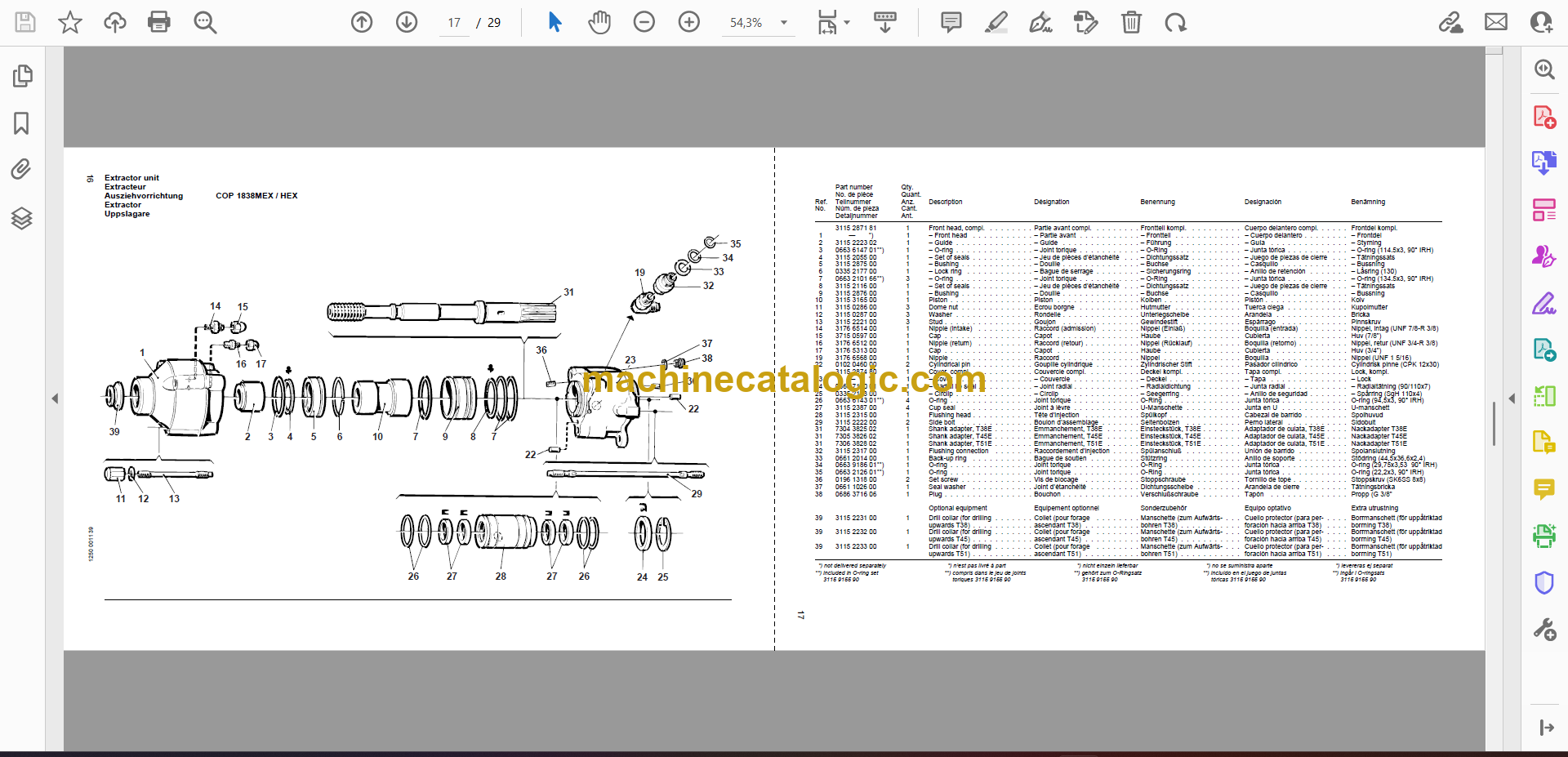

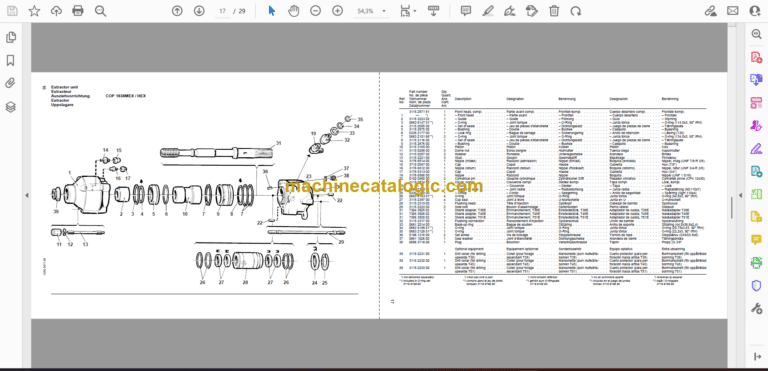

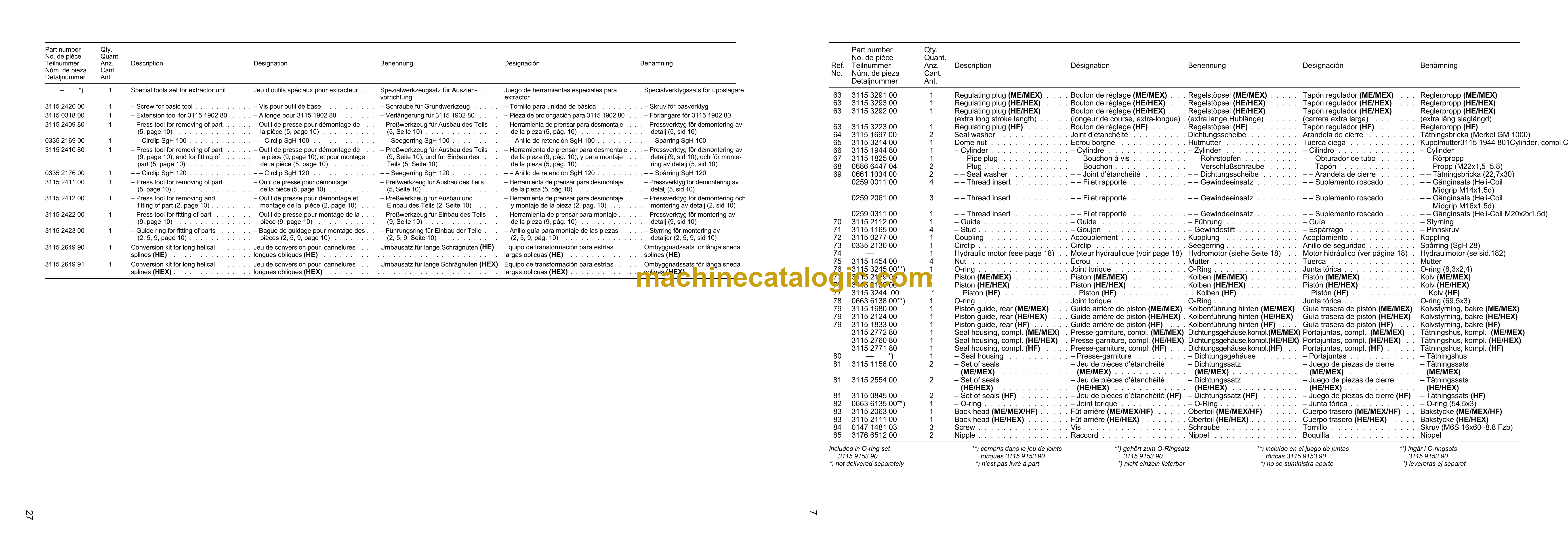

1A 1 Extractor unit (MEX/HEX) Extracteur (MEX/HEX) . . . . . . Ausziehvorrichtung (MEX/HEX) Extractor (MEX/HEX) Uppslagare (MEX/HEX)
(see page 10) . . . . . . . . . . . (voir page 10) . . . . . . . . . . . (siehe Seite 10) . . . . . . . . . (ver página 10) . . . . . . . . . . (se sid. 10)
1B 1 Front head (ME/HE/HF) Partie avant (ME/HE/HF) Frontteil (ME/HE/HF) Cuerpo delantero (ME/HE/HF) Frontdel (ME/HE/HF)
(see page 8) . . . . . . . . . . . (voir page 8) . . . . . . . . . . . . (siehe Seite 8) . . . . . . . . . . (ver página 8) . . . . . . . . . . (se sid. 8)
2 3115 0286 00 4 Dome nut . . . . . . . . . . . . . Ecrou borgne . . . . . . . . . . . Hutmutter . . . . . . . . . . . . Tuerca ciega . . . . . . . . . . . Kupolmutter
3 3115 0287 00 4 Washer . . . . . . . . . . . . . . Rondelle . . . . . . . . . . . . . . Unterlegscheibe . . . . . . . . . Arandela . . . . . . . . . . . . . Bricka
4 3115 1457 00 1 Side bolt . . . . . . . . . . . . . Boulon d’assemblage . . . . . . . Seitenbolzen . . . . . . . . . . Perno lateral . . . . . . . . . . . Sidobult
5 3115 2113 00 2 Side bolt . . . . . . . . . . . . . Boulon d’assemblage . . . . . . . Seitenbolzen . . . . . . . . . . Perno lateral . . . . . . . . . . . Sidobult
3115 2949 80 1 Cover, compl. . . . . . . . . . . . Couvercle compl. . . . . . . . . . Deckel kompl. . . . . . . . . . . Tapa compl. . . . . . . . . . . . Lock, kompl.
6 — *) 1 – Cover . . . . . . . . . . . . . . – Couvercle . . . . . . . . . . . . – Deckel . . . . . . . . . . . . . – Tapa . . . . . . . . . . . . . . – Lock
7 0666 7190 01 1 – Seal ring . . . . . . . . . . . . – Bague d’étanchéité . . . . . . . – Dichtungsring . . . . . . . . . – Anillo de cierre . . . . . . . . . – Tätningsring (90x110x7,5 BABSL)
8 0335 2173 00 1 – Lock ring . . . . . . . . . . . . – Bague de serrage . . . . . . . . – Sicherungsring . . . . . . . . – Anillo de retención . . . . . . . – Låsring (110)
9 0102 0473 00 1 Cylindrical pin . . . . . . . . . . . Goupille cylindrique . . . . . . . . Zylindrischer Stift . . . . . . . . Pasador cilindrico . . . . . . . . Cylindrisk pinne (CPK 12×60)
10 0663 2101 66**) 1 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (134.5×3, 90° IRH)
11 3115 0297 01 A) Shim, 0.10 mm . . . . . . . . . . Cale de réglage de 0,10 mm . . . Beilage 0,10 mm . . . . . . . . Suplemento de 0,10 mm . . . . . Mellanlägg, 0,10 mm
11 3115 0297 02 A) Shim, 0.15 mm . . . . . . . . . . Cale de réglage de 0,15 mm . . . Beilage 0,15 mm . . . . . . . . Suplemento de 0,15 mm . . . . . Mellanlägg, 0,15 mm
11 3115 0297 03 A) Shim, 0.5 mm . . . . . . . . . . . Cale de réglage de 0,5 mm . . . . Beilage 0,5 mm . . . . . . . . . Suplemento de 0,5 mm . . . . . Mellanlägg, 0,5 mm
12 0509 0223 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32018X)
13 3115 1582 00 1 Driver . . . . . . . . . . . . . . . Entraîneur . . . . . . . . . . . . . Mitnehmer . . . . . . . . . . . . Pieza de arrastre . . . . . . . . . Medbringare
3115 1732 81 1 Rotation chuck, compl. . . . . . . Porte-douille compl. . . . . . . . . Bohrhülse kompl. . . . . . . . . Buje compl. de rotación . . . . . Borrhylsa, compl.
14 — *) 1 – Rotation chuck . . . . . . . . . – Porte-douille . . . . . . . . . . . – Bohrhülse . . . . . . . . . . . – Buje de rotación . . . . . . . . – Borrhylsa
15 3115 1881 00 1 – Bushing . . . . . . . . . . . . . – Douille . . . . . . . . . . . . . . – Buchse . . . . . . . . . . . . – Casquillo . . . . . . . . . . . . – Bussning
16 0509 0221 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32016X)
3115 2340 80 1 Gear housing, compl. . . . . . . . Carter compl. de réducteur . . . . Getriebegehäuse kompl. . . . . Caja compl. de engranajes . . . . Växelhus, kompl.
17 — *) 1 – Gear housing . . . . . . . . . . – Carter de réducteur . . . . . . . – Getriebegehäuse . . . . . . . – Caja de engranajes . . . . . . – Växelhus
18 0686 4201 03 1 – Plug . . . . . . . . . . . . . . . – Bouchon . . . . . . . . . . . . . – Verschlußschraube . . . . . . – Tapón . . . . . . . . . . . . . – Propp (G 1/8 A)
19 0653 9038 00 1 – Gasket . . . . . . . . . . . . . – Joint . . . . . . . . . . . . . . . – Dichtung . . . . . . . . . . . . – Junta . . . . . . . . . . . . . . – Packning (10)
20 0544 2162 00 1 – Lubricating nipple . . . . . . . . – Embout de graissage . . . . . . – Schmiernippel . . . . . . . . . – Boquilla de engrase . . . . . . – Smörjnippel (AH KR 1/8″ BSPT)
21 0666 7188 01 1 – Seal ring . . . . . . . . . . . . – Bague d’étanchéité . . . . . . . – Dichtungsring . . . . . . . . . – Anillo de cierre . . . . . . . . . – Tätningsring (80x100x7 BABSL)
22 0335 2169 00 1 – Lock ring . . . . . . . . . . . . – Bague de serrage . . . . . . . . – Sicherungsring . . . . . . . . – Anillo de retención . . . . . . . – Låsring (100)
23 3115 0273 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
24 0663 2120 00**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (13,3×2,4)
25 3115 2968 00 1 Rotation chuck bushing . . . . . . Douille de rotation . . . . . . . . . Bohrbuchse . . . . . . . . . . . Casquillo del buje de rotación . . Borrbussning
3115 0821 80 1 Shaft, compl. . . . . . . . . . . . Arbre, compl. . . . . . . . . . . . Welle kompl. . . . . . . . . . . . Eje compl. . . . . . . . . . . . . Axel, kompl.
26 — *) 1 – Shaft . . . . . . . . . . . . . . – Arbre . . . . . . . . . . . . . . – Welle . . . . . . . . . . . . . – Eje . . . . . . . . . . . . . . . – Axel
27 0516 1504 01 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NKI 22/16)
28 3115 0823 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
29 0516 1538 00 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NA 49/28)
30 3115 0824 00 1 – Sleeve . . . . . . . . . . . . . – Manchon . . . . . . . . . . . . – Hülse . . . . . . . . . . . . . – Manguito . . . . . . . . . . . . – Hylsa
31 0667 1206 00 1 – Cup seal . . . . . . . . . . . . – Joint à lèvre . . . . . . . . . . . – Nutringmanschette . . . . . . – Junta acopada . . . . . . . . . – Spårringsmanschett (N28-17)
32 3115 2742 00 1 – Guide sleeve . . . . . . . . . . – Manchon de guidage . . . . . . – Führungshülse . . . . . . . . – Manguito de guía . . . . . . . . – Styrhylsa
33 3115 0274 00 1 Gear . . . . . . . . . . . . . . . Roue dentée . . . . . . . . . . . Zahnrad . . . . . . . . . . . . . Rueda dentada . . . . . . . . . . Kugghjul
34 0663 2133 01**) 3 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (39,2×3, 90° IRH)
35 3115 2971 00 1 Damping piston . . . . . . . . . . Piston amortisseur . . . . . . . . Dämpfkolben . . . . . . . . . . Pistón amortiguador . . . . . . . Dämpkolv
3115 2583 81 1 Intermediate part. . . . . . . . . . Fût intermédiaire . . . . . . . . . Zwischenteil . . . . . . . . . . Parte intermedia . . . . . . . . . Mellandel
Underground equipment . . . . . Equipement pour perf. souterraine Ausrüstung für Untertagebohr. . Equipo para obras subterránes . Underjordsborrning
3115 2583 84 1 Intermediate part. . . . . . . . . . Fût intermédiaire . . . . . . . . . Zwischenteil . . . . . . . . . . Parte intermedia . . . . . . . . . Mellandel
Surface equipment . . . . . . . . Equipment pour perf. en surface . Ausrüstng für Übertagebohrungen Equipo para obras a cielo abierto Ovanjordsutrustning

No. de pièce Quant.
Ref. Teilnummer Anz. Description Désignation Benennung Designación Benämning
No. Núm. de pieza Cant.
Detaljnummer Ant.
36 — *) 1 – Intermediate part . . . . . . . . – Fût intermédiaire . . . . . . . . – Zwischenteil . . . . . . . . . . – Parte intermedia . . . . . . . . – Mellandel
0259 2061 00 4 – Thread insert . . . . . . . . . . – – Filet rapporté . . . . . . . . . – – Gewindeeinsatz . . . . . . . – – Suplemento roscado . . . . . – – Gänginsats (Heli-Coil
Mid grip M16x1.5d
37 3115 1746 06 2 – Nozzle (ø 1.7 mm) . . . . . . . – Buse (ø 1,7 mm) . . . . . . . . – Düse (ø 1,7 mm) . . . . . . . – Tobera (ø 1,7 mm) . . . . . . . – Munstycke (ø 1,7 mm)
38 3115 1746 06 1 – Nozzle (ø 1.7 mm) . . . . . . . – Buse (ø 1,7 mm) . . . . . . . . – Düse (ø 1,7 mm) . . . . . . . – Tobera (ø 1,7 mm) . . . . . . . – Munstycke (ø 1,7 mm)
Underground equipment . . . . . Equipement pour perf. souterraine Ausrüstung für Untertagebohr. . Equipo para obras subterránes . Underjordsborrning
38 0196 1318 00 1 – Set screw . . . . . . . . . . . . – Vis d’arrêt . . . . . . . . . . . . – Feststellschraube . . . . . . . – Tornillo de tope . . . . . . . . . – Stoppskruv (SK6SS 8×8)
Surface equipment . . . . . . . . Equipment pour perf. en surface . Ausrüstng für Übertagebohrungen Equipo para obras a cielo abierto Ovanjordsutrustning
39 0686 6442 00 1 – Plug . . . . . . . . . . . . . . . – Bouchon . . . . . . . . . . . . . – Verschlußschraube . . . . . . – Tapón . . . . . . . . . . . . . – Propp (G 1/4 A-5.8)
40 0661 1020 00 1 – Seal washer . . . . . . . . . . – Joint d’étanchéité . . . . . . . . – Dichtungsscheibe . . . . . . . – Arandela de cierre . . . . . . . – Tätningsbricka (20,6×13,7)
41 3115 2670 00 1 – Liner . . . . . . . . . . . . . . – Chemise . . . . . . . . . . . . . – Futter . . . . . . . . . . . . . – Camisa . . . . . . . . . . . . . – Foder
42 0663 2104 94**) 1 – O-ring . . . . . . . . . . . . . . – Joint torique . . . . . . . . . . . – O-Ring . . . . . . . . . . . . . – Junta tórica . . . . . . . . . . . – O-ring (99,5×3, 90° IRH)
43 0663 2105 96**) 1 – O-ring . . . . . . . . . . . . . . – Joint torique . . . . . . . . . . . – O-Ring . . . . . . . . . . . . . – Junta tórica . . . . . . . . . . . – O-ring (89,5×3, 90° IRH)
44 0335 3500 10 1 – Lock ring . . . . . . . . . . . . – Bague de serrage . . . . . . . . – Sicherungsring . . . . . . . . – Anillo de retención . . . . . . . – Låsring (SRH 80×3,2)
45 3115 2084 00 1 – Bushing . . . . . . . . . . . . . – Douille . . . . . . . . . . . . . . – Buchse . . . . . . . . . . . . – Casquillo . . . . . . . . . . . . – Bussning
46 — B) 1 Set of seals . . . . . . . . . . . . Jeu de pièces d’étanchéité . . . . Dichtungssatz . . . . . . . . . . Juego de piezas de cierre . . . . Tätningssats
47 — B) 1 Set of seals . . . . . . . . . . . . Jeu de pièces d’étanchéité . . . . Dichtungssatz . . . . . . . . . . Juego de piezas de cierre . . . . Tätningssats
48 3115 2884 00 1 Connection plate (ME/MEX/HF) . Plaque de raccordement . . . . . Anschlußplatte . . . . . . . . . Placa de conexiones . . . . . . . Anslutningsplatta
48 3115 2114 00 1 Connection plate (HE/HEX) . . . Plaque de raccordement . . . . . Anschlußplatte . . . . . . . . . Placa de conexiones . . . . . . . Anslutningsplatta
49 0211 1960 84 2 Screw . . . . . . . . . . . . . . . Vis . . . . . . . . . . . . . . . . . Schraube . . . . . . . . . . . . Tornillo . . . . . . . . . . . . . . Skruv (MC6S 12×35-12.9)
50 0663 2100 62**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (24,2×3, 90° IRH)
51 0686 9110 00 1 Protective plug . . . . . . . . . . Bouchon de protection . . . . . . Schutzpfropfen . . . . . . . . . Tapón de protección . . . . . . . Skyddspropp
52 3115 2696 80 1 Intake accumulator compl, . . . . Accumulateur compl. d’admission . Einlaßakkumulator kompl. . . . . Acumulador compl. de entrada . . Intagsackumulator, kompl.
(ME/MEX/HF) . . . . . . . . . . . (ME/MEX/HF) . . . . . . . . . . . (ME/MEX/HF) . . . . . . . . . . (ME/MEX/HF) . . . . . . . . . . (ME/MEX/HF)
(see page 20) . . . . . . . . . . . (voir page 20) . . . . . . . . . . . (siehe Seite 20) . . . . . . . . . (ver página 20) . . . . . . . . . . (se sid. 20)
52 3115 2900 80 1 Intake accumulator compl, . . . . Accumulateur compl. d’admission . Einlaßakkumulator kompl. . . . . Acumulador compl. de entrada . . Intagsackumulator, kompl.
(HE/HEX) . . . . . . . . . . . . . (HE/HEX) . . . . . . . . . . . . . (HE/HEX) . . . . . . . . . . . . (HE/HEX) . . . . . . . . . . . . . (HE/HEX)
(see page 21) . . . . . . . . . . . (voir page 21) . . . . . . . . . . . (siehe Seite 21) . . . . . . . . . (ver página 21) . . . . . . . . . . (se sid. 21)
3115 2766 80 1 Seal housing, compl. . . . . . . . Presse-garniture compl. . . . . . . Dichtungsgehäuse kompl. . . . . Portajuntas compl. . . . . . . . . Tätningshus, kompl.
53 — *) 1 – Seal housing . . . . . . . . . . – Presse-garniture . . . . . . . . – Dichtungsgehäuse . . . . . . – Portajuntas . . . . . . . . . . . – Tätningshus
54 3115 0970 00 2 – Set of seals . . . . . . . . . . . – Jeu de pièces d’étanchéité . . . – Dichtungssatz . . . . . . . . . – Juego de piezas de cierre . . . – Tätningssats
55 0663 6136 00**) 1 – O-ring . . . . . . . . . . . . . . – Joint torique . . . . . . . . . . . – O-Ring . . . . . . . . . . . . . – Junta tórica . . . . . . . . . . . – O-ring (59,5×3)
56 0663 6143 00**) 1 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (94,5×3)
57 3115 1671 00 1 Piston guide, front . . . . . . . . Guide avant de piston . . . . . . . Kolbenführung vorn . . . . . . . Guía delantera de pistón . . . . . Kolvstyrning, främre
58 0663 6134 01**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (49,5×3, 90° IRH)
59 3115 1765 00 1 Valve piston . . . . . . . . . . . . Tiroir de distribution . . . . . . . . Ventilkolben . . . . . . . . . . . Pistón de válvula . . . . . . . . . Ventilkolv
60 3115 2077 03 1 Valve cover, left . . . . . . . . . . Couvercle de tiroir, gauche . . . . Ventildeckel, links . . . . . . . . Tapa de válvula, izquierda . . . . Ventilgavel, vänster
(ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX) . . . . . . . (ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX)
60 3115 2077 05 1 Valve cover, left (HF) . . . . . . . Couvercle de tiroir, gauche (HF) . Ventildeckel, links (HF) . . . . . Tapa de válvula, izquierda (HF) . Ventilgavel, vänster (HF)
61 3115 2076 05 1 Valve cover, right . . . . . . . . . Couvercle de tiroir, droite Ventildeckel, rechts . . . . . . . Tapa de válvula, derecha Ventilgavel, höger
(ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX) . . . . . . . (ME/MEX/HE/HEX) . . . . . . . . (ME/MEX/HE/HEX)
61 3115 2076 04 1 Valve cover, right (HF) . . . . . . Couvercle de tiroir, droite (HF) Ventildeckel, rechts (HF) . . . . Tapa de válvula, derecha (HF) Ventilgavel, höger (HF)
62 0147 1438 03 4 Screw . . . . . . . . . . . . . . . Vis . . . . . . . . . . . . . . . . . Schraube . . . . . . . . . . . . Tornillo . . . . . . . . . . . . . . Skruv (M6S 14×30-8.8 Fzb) and more
