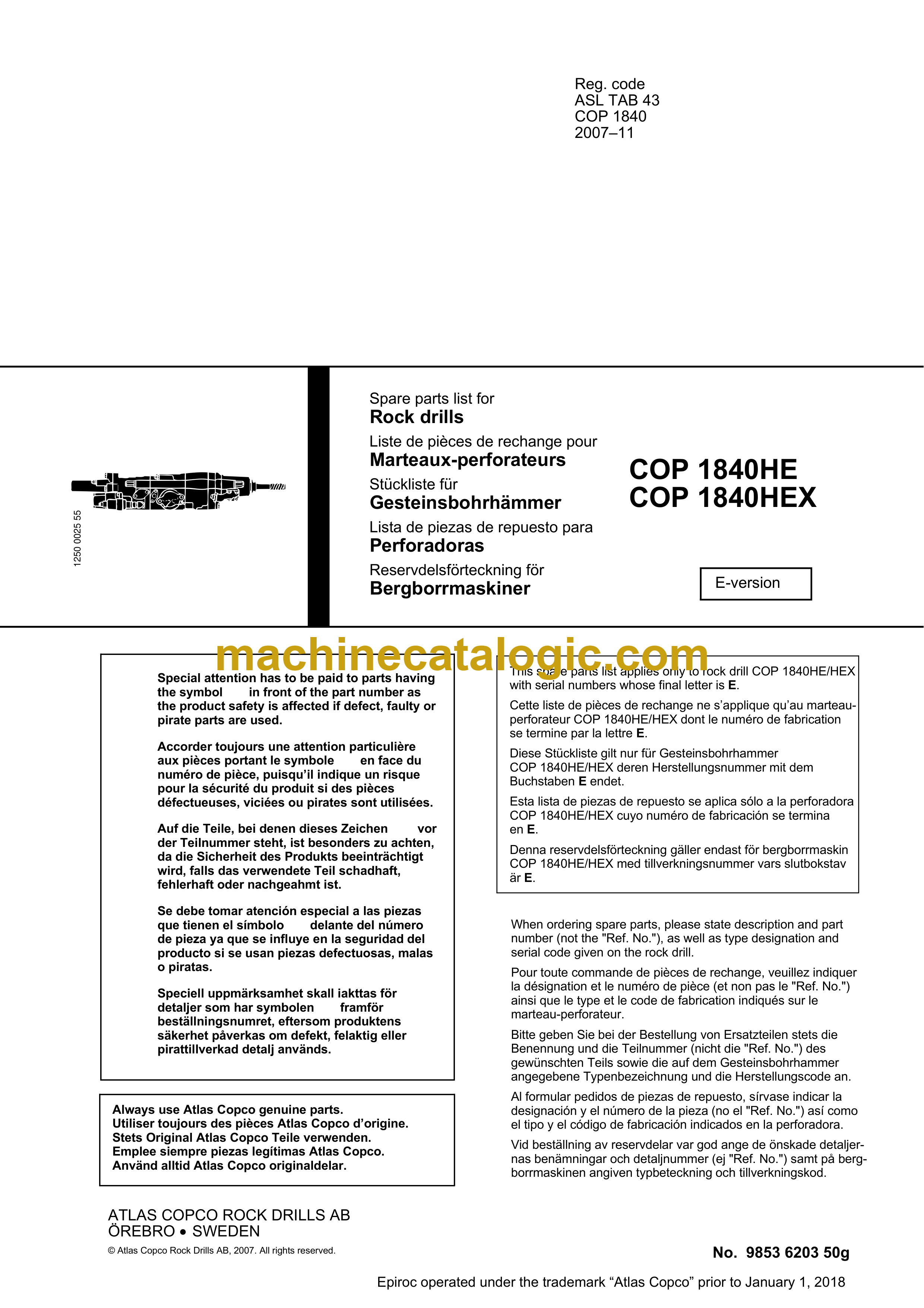

Atlas Copco COP 1840HE, COP 1840HEX Hydraulic Rock Drill Parts Catalog

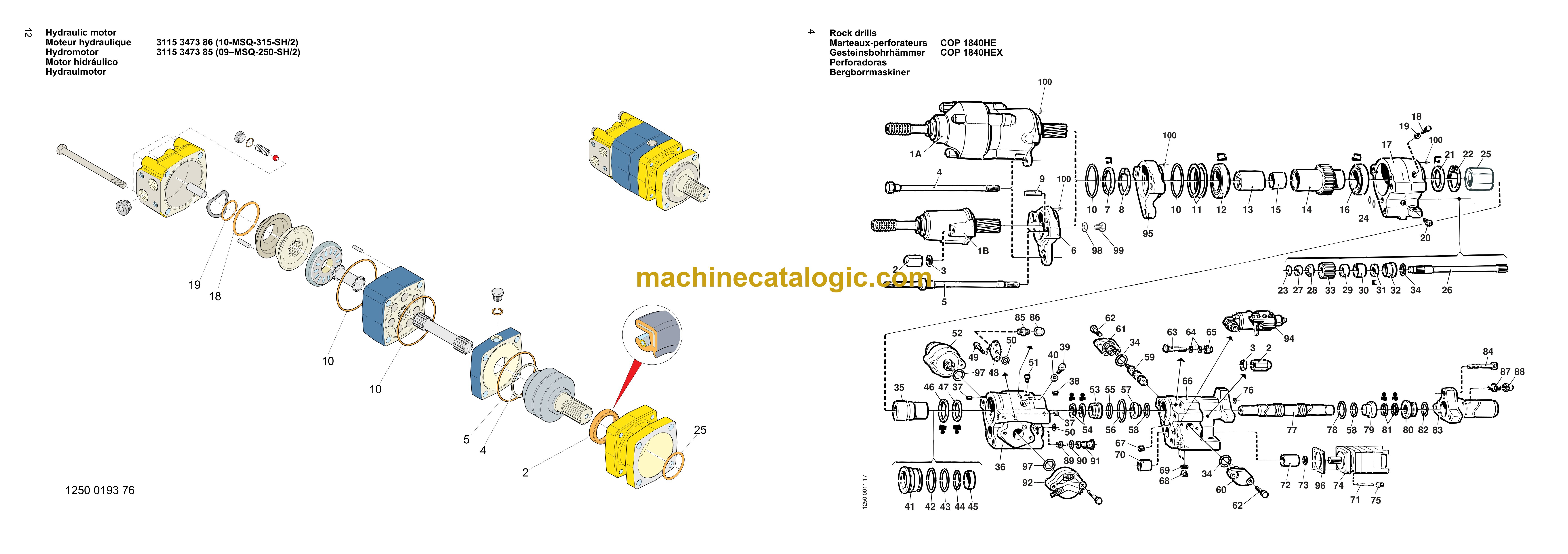

Atlas Copco COP 1840HE, COP 1840HEX Hydraulic Rock Drill Index:

1A — 1 Extractor unit (HEX) Extracteur (HEX) Ausziehvorrichtung (HEX) Extractor (HEX) Uppslagare (HEX)
(see page 10) . . . . . . . . . . . (voir page 10) . . . . . . . . . . . (siehe Seite 10) . . . . . . . . . (ver página 10) . . . . . . . . . . (se sid. 10)

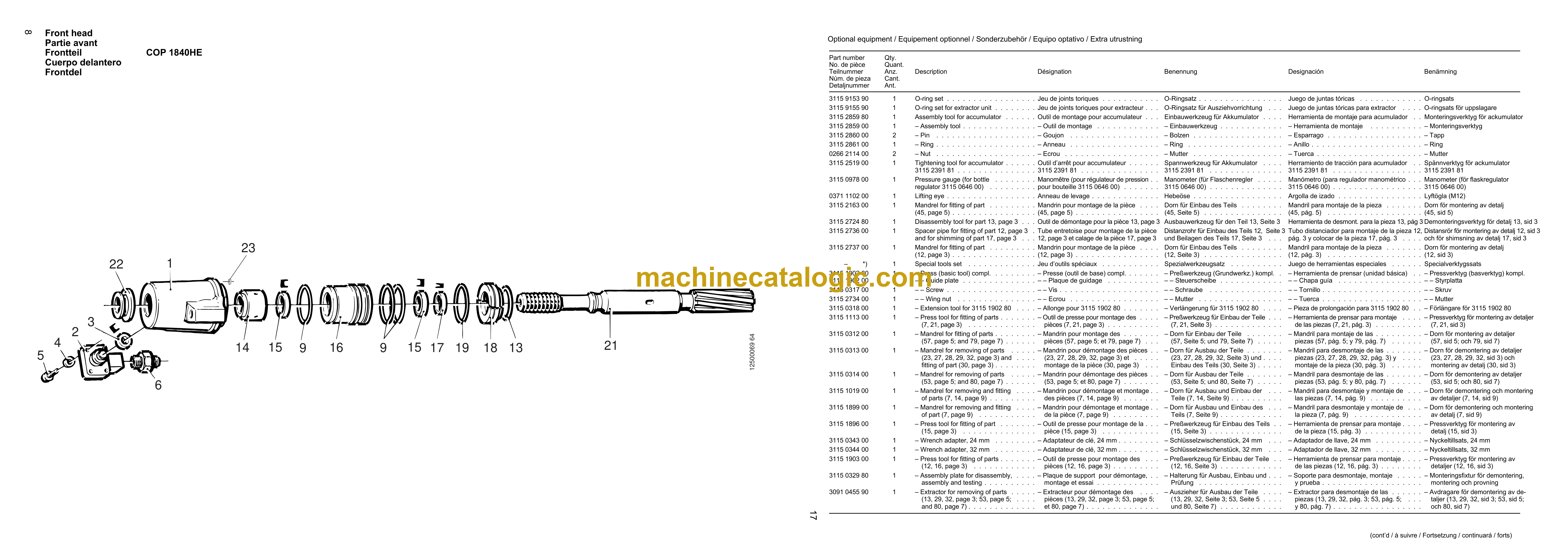

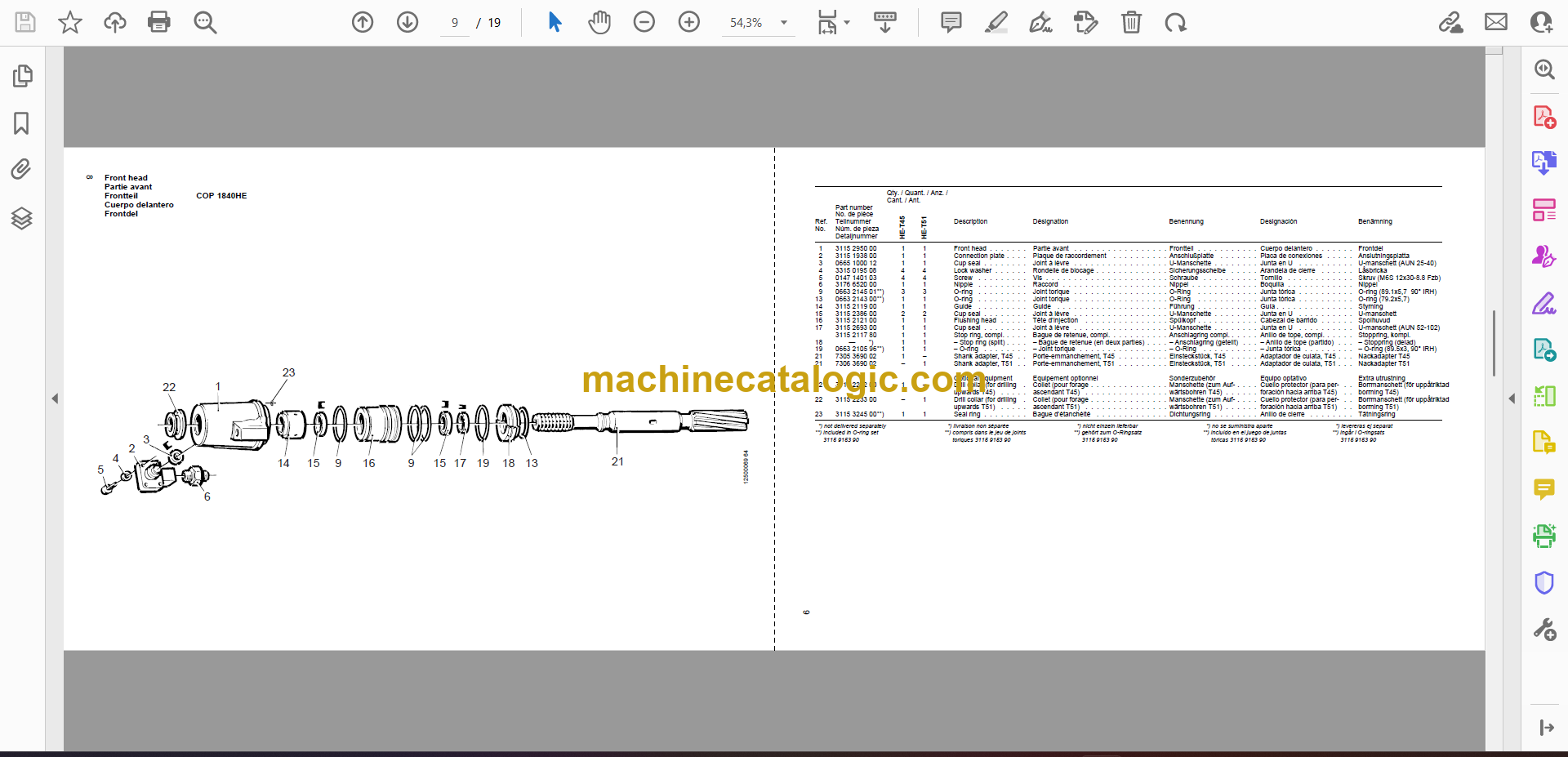

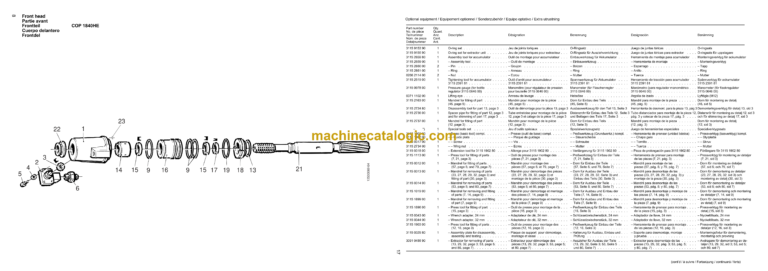

1B — 1 Front head (HE) Partie avant (HE) Frontteil (HE) Cuerpo delantero (HE) Frontdel (HE)
(see page 8) . . . . . . . . . . . (voir page 8) . . . . . . . . . . . . (siehe Seite 8) . . . . . . . . . . (ver página 8) . . . . . . . . . . (se sid. 8)
2 3115 0286 00 4 Dome nut . . . . . . . . . . . . . Ecrou borgne . . . . . . . . . . . Hutmutter . . . . . . . . . . . . Tuerca ciega . . . . . . . . . . . Kupolmutter
3 3115 0287 00 4 Washer . . . . . . . . . . . . . . Rondelle . . . . . . . . . . . . . . Unterlegscheibe . . . . . . . . . Arandela . . . . . . . . . . . . . Bricka
4 3115 2652 00 1 Side bolt . . . . . . . . . . . . . Boulon d’assemblage . . . . . . . Seitenbolzen . . . . . . . . . . Perno lateral . . . . . . . . . . . Sidobult
5 3115 2651 00 2 Side bolt (HE) . . . . . . . . . . . Boulon d’assemblage (HE) . . . . Seitenbolzen (HE) . . . . . . . . Perno lateral (HE) . . . . . . . . Sidobult (HE)
3115 2949 80 1 Cover, compl. . . . . . . . . . . . Couvercle compl. . . . . . . . . . Deckel kompl. . . . . . . . . . . Tapa compl. . . . . . . . . . . . Lock, kompl.
6 — *) 1 – Cover . . . . . . . . . . . . . . – Couvercle . . . . . . . . . . . . – Deckel . . . . . . . . . . . . . – Tapa . . . . . . . . . . . . . . – Lock
7 0666 7190 01 1 – Seal ring . . . . . . . . . . . . – Bague d’étanchéité . . . . . . . – Dichtungsring . . . . . . . . . – Anillo de cierre . . . . . . . . . – Tätningsring (90x110x7,5 BABSL)
8 0335 2173 00 1 – Lock ring . . . . . . . . . . . . – Bague de serrage . . . . . . . . – Sicherungsring . . . . . . . . – Anillo de retención . . . . . . . – Låsring (110)
9 0102 0482 00 1 Cylindrical pin (HE) . . . . . . . . Goupille cylindrique (HE) . . . . . Zylindrischer Stift (HE) . . . . . Pasador cilindrico (HE) . . . . . . Cylindrisk pinne (HE) (CPK 12×100)
10 0663 2101 66**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (134.5×3)
11 3115 0297 01 A) Shim, 0.10 mm . . . . . . . . . . Cale de réglage de 0,10 mm . . . Beilage 0,10 mm . . . . . . . . Suplemento de 0,10 mm . . . . . Mellanlägg, 0,10 mm
11 3115 0297 02 A) Shim, 0.15 mm . . . . . . . . . . Cale de réglage de 0,15 mm . . . Beilage 0,15 mm . . . . . . . . Suplemento de 0,15 mm . . . . . Mellanlägg, 0,15 mm
11 3115 0297 03 A) Shim, 0.5 mm . . . . . . . . . . . Cale de réglage de 0,5 mm . . . . Beilage 0,5 mm . . . . . . . . . Suplemento de 0,5 mm . . . . . Mellanlägg, 0,5 mm
12 0509 0223 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32018X)
13 3115 2650 00 1 Driver . . . . . . . . . . . . . . . Entraîneur . . . . . . . . . . . . . Mitnehmer . . . . . . . . . . . . Pieza de arrastre . . . . . . . . . Medbringare
3115 2649 80 1 Rotation chuck, compl. . . . . . . Porte-douille compl. . . . . . . . . Bohrhülse kompl. . . . . . . . . Buje de rotación, compl. . . . . . Borrhylsa, compl.
14 — *) 1 – Rotation chuck . . . . . . . . . – Porte-douille . . . . . . . . . . . – Bohrhülse . . . . . . . . . . . – Buje de rotación . . . . . . . . – Borrhylsa
15 3115 1881 00 1 – Bushing . . . . . . . . . . . . . – Douille . . . . . . . . . . . . . . – Buchse . . . . . . . . . . . . – Casquillo . . . . . . . . . . . . – Bussning
16 0509 0221 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32016X)
3115 2340 80 1 Gear housing, compl. . . . . . . . Carter de réducteur, compl. . . . . Getriebegehäuse kompl. . . . . Caja de engranajes, compl. . . . Växelhus, kompl.
17 — *) 1 – Gear housing . . . . . . . . . . – Carter de réducteur . . . . . . . – Getriebegehäuse . . . . . . . – Caja de engranajes . . . . . . – Växelhus
18 0686 4201 03 1 – Plug . . . . . . . . . . . . . . . – Bouchon . . . . . . . . . . . . . – Verschlußschraube . . . . . . – Tapón . . . . . . . . . . . . . – Propp (G 1/8 A)
19 0653 9038 00 1 – Gasket . . . . . . . . . . . . . – Joint . . . . . . . . . . . . . . . – Dichtung . . . . . . . . . . . . – Junta . . . . . . . . . . . . . . – Packning (10)
20 0544 2162 00 1 – Lubricating nipple . . . . . . . . – Embout de graissage . . . . . . – Schmiernippel . . . . . . . . . – Boquilla de engrase . . . . . . – Smörjnippel (AH KR 1/8″ BSPT)
21 0666 7188 01 1 – Seal ring . . . . . . . . . . . . – Bague d’étanchéité . . . . . . . – Dichtungsring . . . . . . . . . – Anillo de cierre . . . . . . . . . – Tätningsring (80x100x7 BABSL)
22 0335 2169 00 1 – Lock ring . . . . . . . . . . . . – Bague de serrage . . . . . . . . – Sicherungsring . . . . . . . . – Anillo de retención . . . . . . . – Låsring (100)
23 3115 0273 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
24 0663 2120 00**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (13,3×2,4)
25 3115 2968 00 1 Rotation chuck bushing . . . . . . Douille de rotation . . . . . . . . . Bohrbuchse . . . . . . . . . . . Casquillo del buje de rotación . . Borrbussning
3115 0821 80 1 Shaft, compl. . . . . . . . . . . . Arbre, compl. . . . . . . . . . . . Welle kompl. . . . . . . . . . . . Eje compl. . . . . . . . . . . . . Axel, kompl.
26 — *) 1 – Shaft . . . . . . . . . . . . . . – Arbre . . . . . . . . . . . . . . – Welle . . . . . . . . . . . . . – Eje . . . . . . . . . . . . . . . – Axel
27 0516 1504 01 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NKI 22/16)
28 3115 0823 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
29 0516 1538 00 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NA 49/28)
30 3115 0824 00 1 – Sleeve . . . . . . . . . . . . . – Manchon . . . . . . . . . . . . – Hülse . . . . . . . . . . . . . – Manguito . . . . . . . . . . . . – Hylsa
31 0667 1206 00 1 – Cup seal . . . . . . . . . . . . – Joint à lèvre . . . . . . . . . . . – Nutringmanschette . . . . . . – Junta acopada . . . . . . . . . – Spårringsmanschett (N28-17)
32 3115 2742 00 1 – Guide sleeve . . . . . . . . . . – Manchon de guidage . . . . . . – Führungshülse . . . . . . . . – Manguito de guía . . . . . . . . – Styrhylsa
33 3115 0274 00 1 Gear . . . . . . . . . . . . . . . Roue dentée . . . . . . . . . . . Zahnrad . . . . . . . . . . . . . Rueda dentada . . . . . . . . . . Kugghjul
34 0663 2133 01**) 3 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (39,2×3, 90° IRH)
35 3115 2971 00 1 Damping piston . . . . . . . . . . Piston amortisseur . . . . . . . . Dämpfkolben . . . . . . . . . . Pistón amortiguador . . . . . . . Dämpkolv and more
