Atlas Copco COP 2550UX Hydraulic Rock Drill Parts Catalog

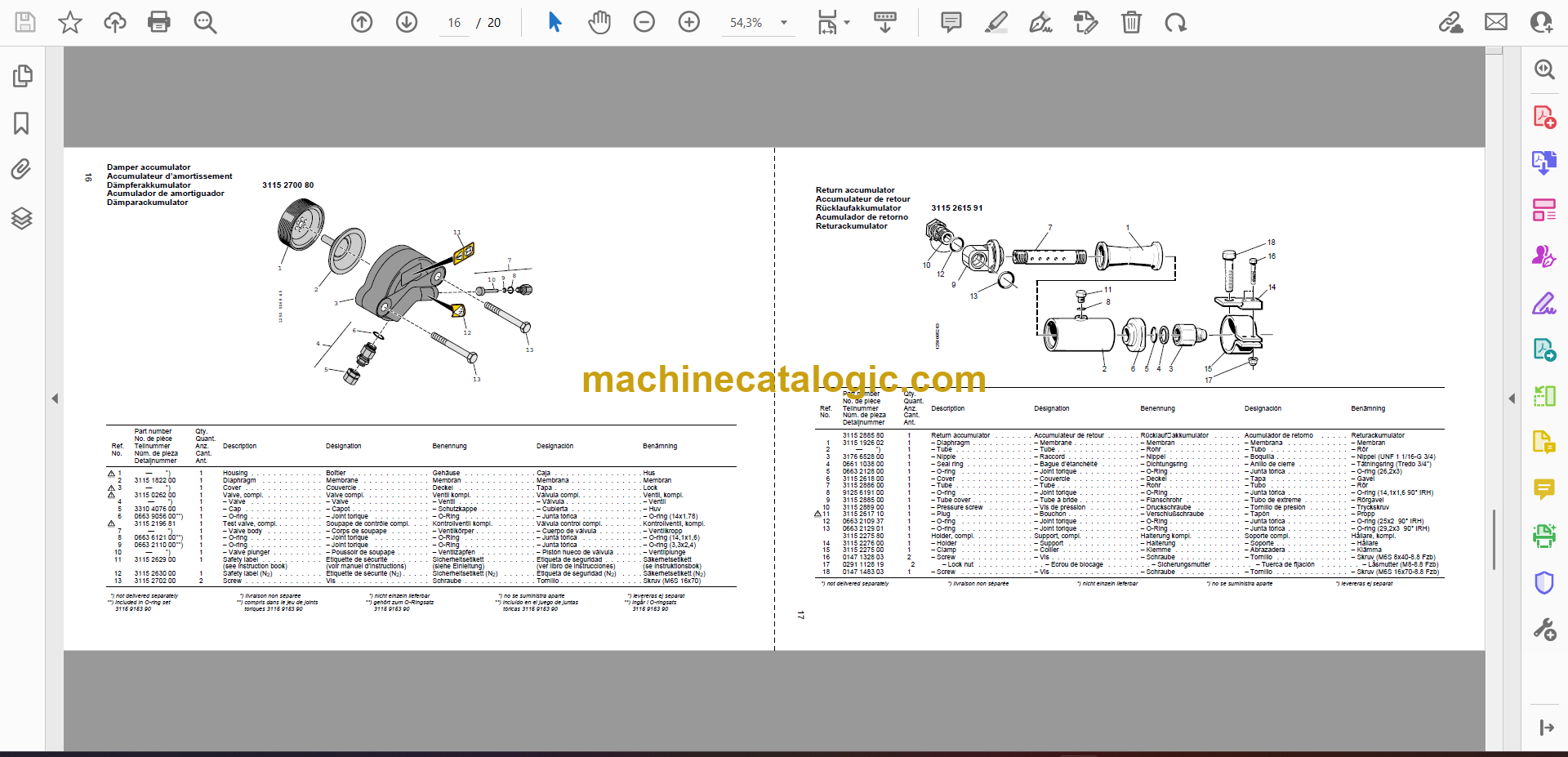

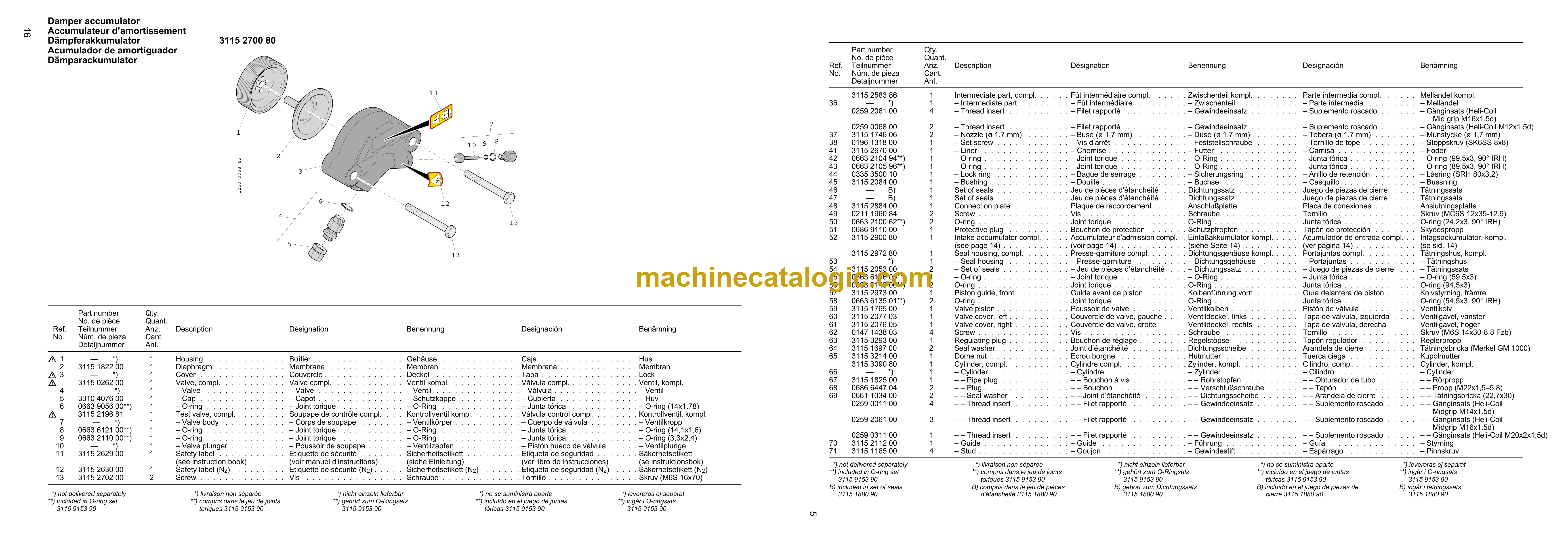

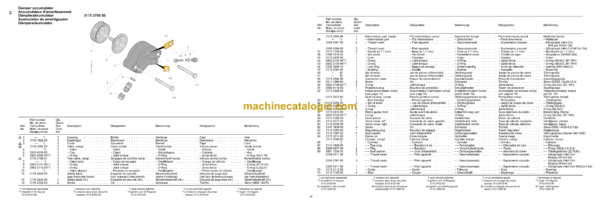

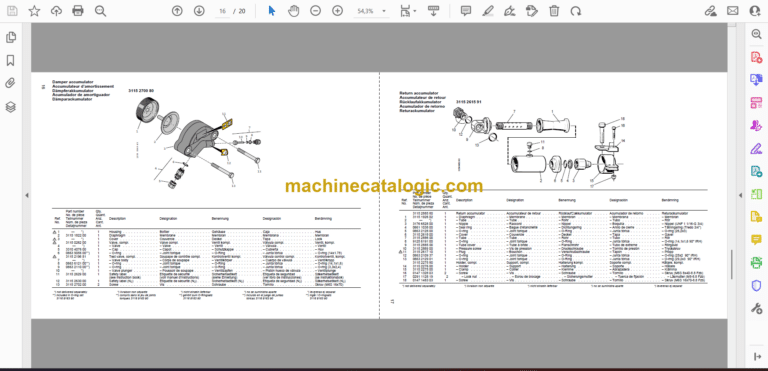

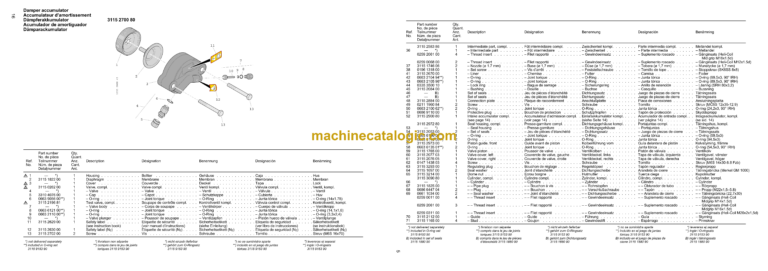

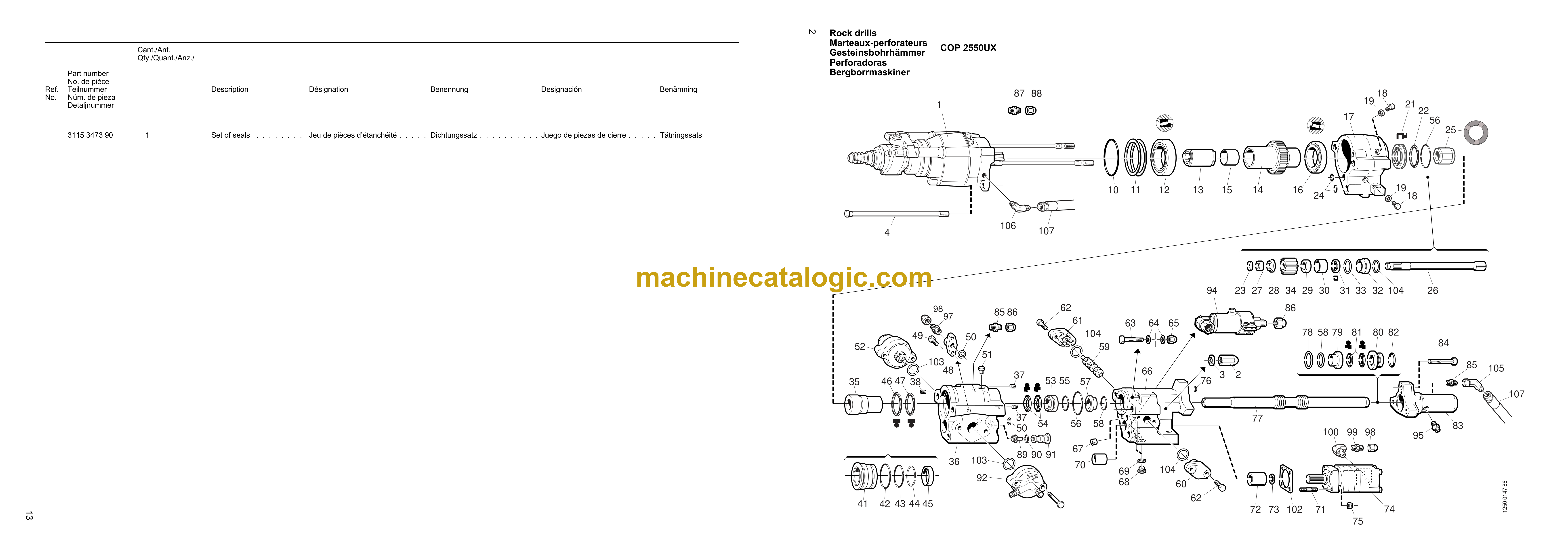

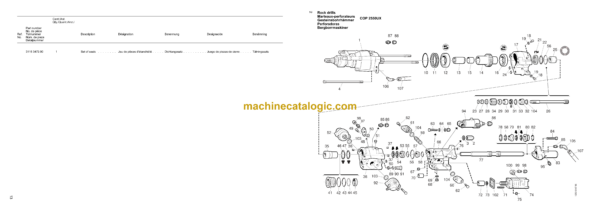

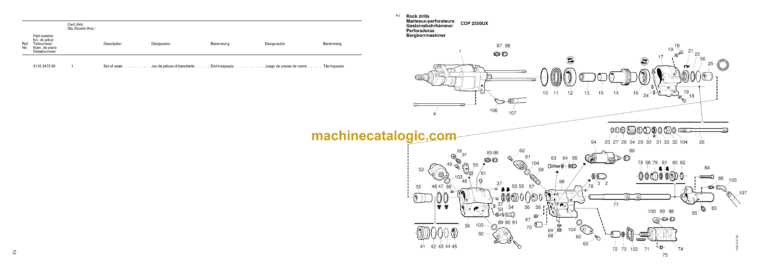

Atlas Copco COP 2550UX Hydraulic Rock Drill Index:
1A — 1 Extractor unit (2550UX) Extracteur (2550UX) Ausziehvorrichtung (2550UX) Extractor (2550UX) Uppslagare (2550UX)
(see page 10) . . . . . . . . . . . (voir page 10) . . . . . . . . . . . (siehe Seite 8) . . . . . . . . . . (ver página 10) . . . . . . . . . . (se sid. 10)
2 3115 0286 00 2 Dome nut . . . . . . . . . . . . . Ecrou borgne . . . . . . . . . . . Hutmutter . . . . . . . . . . . . Tuerca ciega . . . . . . . . . . . Kupolmutter
3 3115 0287 00 2 Washer . . . . . . . . . . . . . . Rondelle . . . . . . . . . . . . . . Unterlegscheibe . . . . . . . . . Arandela . . . . . . . . . . . . . Bricka
4 3115 1457 00 1 Side bolt . . . . . . . . . . . . . Boulon d’assemblage . . . . . . . Seitenbolzen . . . . . . . . . . Perno lateral . . . . . . . . . . . Sidobult
10 0663 2101 66**) 1 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (134.5×3, 90° IRH)
11 3115 0297 01 A) Shim, 0.10 mm . . . . . . . . . . Cale d’épaisseur de 0,10 mm . . . Beilage 0,10 mm . . . . . . . . Suplemento de 0,10 mm . . . . . Mellanlägg, 0,10 mm
11 3115 0297 02 A) Shim, 0.15 mm . . . . . . . . . . Cale d’épaisseur de 0,15 mm . . . Beilage 0,15 mm . . . . . . . . Suplemento de 0,15 mm . . . . . Mellanlägg, 0,15 mm
11 3115 0297 03 A) Shim, 0.5 mm . . . . . . . . . . . Cale d’épaisseur de 0,5 mm . . . Beilage 0,5 mm . . . . . . . . . Suplemento de 0,5 mm . . . . . Mellanlägg, 0,5 mm
12 0509 0223 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32018X)
13 3115 2650 00 1 Driver – helical spline . . . . . . . Entraîneur . . . . . . . . . . . . . Mitnehmer . . . . . . . . . . . . Pieza de arrastre . . . . . . . . . Medbringare – vridna splines
3115 2649 80 1 Rotation chuck, compl. . . . . . . Porte-douille compl. . . . . . . . . Bohrhülse kompl. . . . . . . . . Buje de rotación compl. . . . . . Borrhylsa, compl.
14 — *) 1 – Rotation chuck . . . . . . . . . – Porte-douille . . . . . . . . . . . – Bohrhülse . . . . . . . . . . . – Buje de rotación . . . . . . . . – Borrhylsa
15 3115 1881 00 1 – Bushing . . . . . . . . . . . . . – Douille . . . . . . . . . . . . . . – Buchse . . . . . . . . . . . . – Casquillo . . . . . . . . . . . . – Bussning
16 0509 0221 00 1 Roller bearing . . . . . . . . . . . Roulement à rouleaux . . . . . . . Rollenlager . . . . . . . . . . . Cojinete de rodillos . . . . . . . . Rullager (SKF 32016X)
3115 2967 80 1 Gear housing, compl. . . . . . . . Carter de réducteur compl. . . . . Getriebegehäuse kompl. . . . . Caja de engranajes compl. . . . . Växelhus, kompl.
17 — *) 1 – Gear housing . . . . . . . . . . – Carter de réducteur . . . . . . . – Getriebegehäuse . . . . . . . – Caja de engranajes . . . . . . – Växelhus
18 0686 4201 03 2 – Plug . . . . . . . . . . . . . . . – Bouchon . . . . . . . . . . . . . – Verschlußschraube . . . . . . – Tapón . . . . . . . . . . . . . – Propp (G 1/8 A)
19 0653 9038 00 2 – Gasket . . . . . . . . . . . . . – Joint . . . . . . . . . . . . . . . – Dichtung . . . . . . . . . . . . – Junta . . . . . . . . . . . . . . – Packning (10)
21 3115 2970 00 1 – Seal retainer . . . . . . . . . . – Support d’étanchéité . . . . . . – Dichtungshalter . . . . . . . . – Reteén del anillo de cierre . . . – Tätningshållare
22 3115 2969 00 1 – Set of seals . . . . . . . . . . . – Jeu de pièces d’étanchéité . . . – Dichtungssatz . . . . . . . . . – Juego de piezas de cierre . . . – Tätningssats
23 3115 0273 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
24 0663 2120 00**) 2 O-ring . . . . . . . . . . . . . . . Joint torique . . . . . . . . . . . . O-Ring . . . . . . . . . . . . . . Junta tórica . . . . . . . . . . . . O-ring (13,3×2,4)
25 3115 2968 00 1 Rotation chuck bushing . . . . . . Douille de rotation . . . . . . . . . Bohrbuchse . . . . . . . . . . . Casquillo del buje de rotación . . Borrbussning
3115 0821 81 1 Shaft, compl. . . . . . . . . . . . Arbre, compl. . . . . . . . . . . . Welle kompl. . . . . . . . . . . . Eje compl. . . . . . . . . . . . . Axel, kompl.
26 — *) 1 – Shaft . . . . . . . . . . . . . . – Arbre . . . . . . . . . . . . . . – Welle . . . . . . . . . . . . . – Eje . . . . . . . . . . . . . . . – Axel
27 0516 1504 01 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NKI 22/16)
28 3115 0823 00 1 – Washer . . . . . . . . . . . . . – Rondelle . . . . . . . . . . . . . – Unterlegscheibe . . . . . . . . – Arandela . . . . . . . . . . . . – Bricka
29 0516 1538 00 1 – Needle bearing . . . . . . . . . – Roulement à aiguilles . . . . . . – Nadellager . . . . . . . . . . . – Cojinete de agujas . . . . . . . – Nållager (NA 49/28)
30 3115 0824 00 1 – Sleeve . . . . . . . . . . . . . – Manchon . . . . . . . . . . . . – Hülse . . . . . . . . . . . . . – Manguito . . . . . . . . . . . . – Hylsa
31 3115 3133 00 1 – Shaft seal . . . . . . . . . . . . – Jointétanche pour arbre . . . . . – Wellendichtung . . . . . . . . – Junta estanca para árbol . . . . – Axeltätning
32 3115 3178 00 1 – Guide sleeve . . . . . . . . . . – Manchon de guidage . . . . . . – Führungshülse . . . . . . . . – Manguito de guía . . . . . . . . – Styrhylsa
33 0663 2134 00**) 1 – O-ring . . . . . . . . . . . . . . – Joint torique . . . . . . . . . . . – O-Ring . . . . . . . . . . . . . – Junta tórica . . . . . . . . . . . – O-ring (42,2×3)
34 3115 0274 00 1 Gear . . . . . . . . . . . . . . . Roue dentée . . . . . . . . . . . Zahnrad . . . . . . . . . . . . . Rueda dentada . . . . . . . . . . Kugghjul
35 3115 2971 00 1 Damping piston . . . . . . . . . . Piston amortisseur . . . . . . . . Dämpfkolben . . . . . . . . . . Pistón amortiguador . . . . . . . Dämpkolv and more
