Description

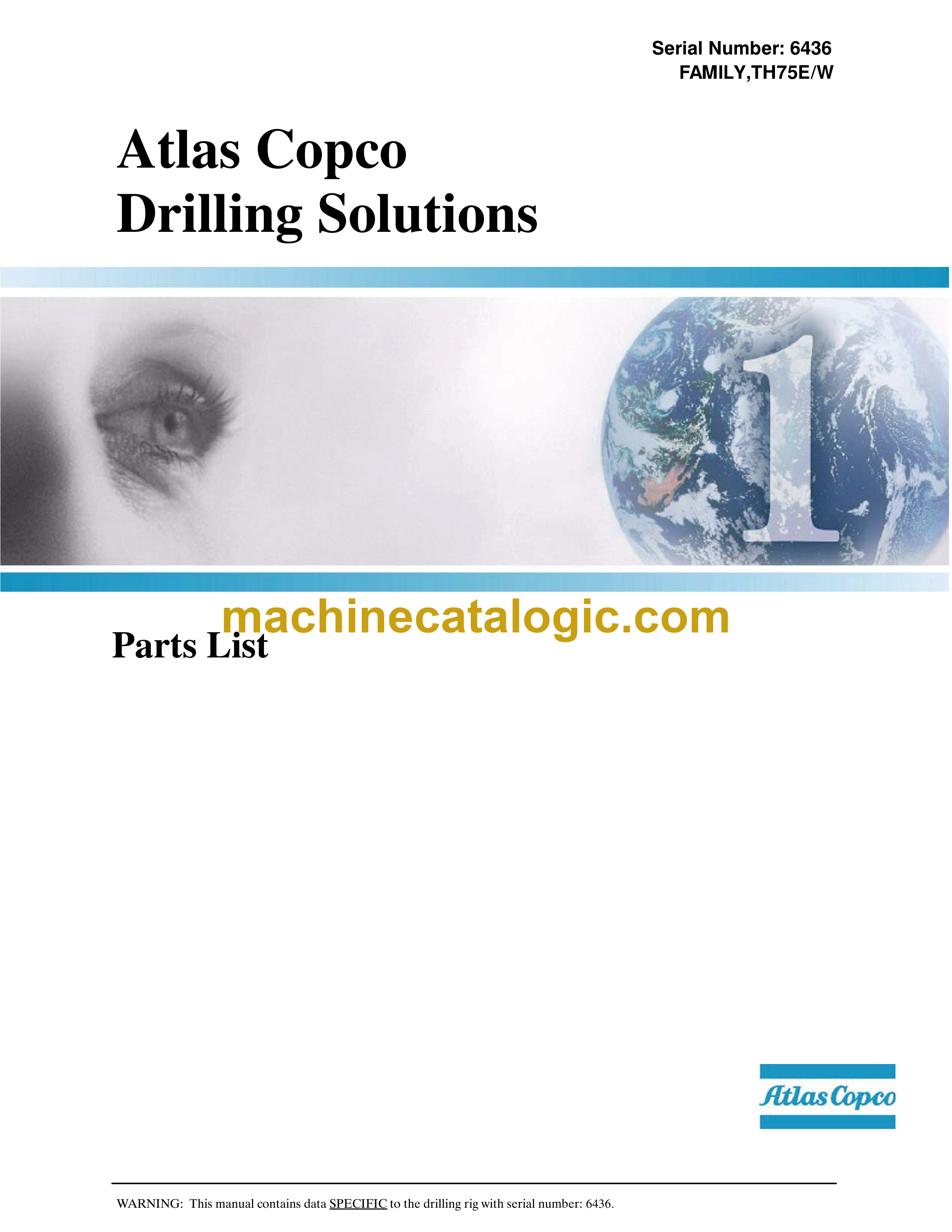

Atlas Copco TH75EW Water Well Drills Parts Catalog
Atlas Copco TH75EW Water Well Drills Index:
FRAME/CHASSIS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
57568610 INSTL, FRAME, 75W, 1999 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
57230690 REAR CENTER PLATFORM INSTL . . . . . . . . . . . . . . . . . . . . . . . 7
57349557 HANDRAIL INSTALLATION, TH75W . . . . . . . . . . . . . . . . . . . . . . 11
58051830 KIT, TRUCK SAFETY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
JACKS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
57411365 JACK INSTALLATION- -TH75LW . . . . . . . . . . . . . . . . . . . . . . . . . . 17
CAB/CONSOLE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
57429391 CONSOLE ASSEMBLY, DRILLERS . . . . . . . . . . . . . . . . . . . . . . . . 23
57272718 VALVE ASSEMBLY, 10- -SPOOL . . . . . . . . . . . . . . . . . . . 29
57409047 HARNESS, TH75E CENTRY . . . . . . . . . . . . . . . . . . . . . . 33
57277824 CONSOLE, COVER INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . 35
DERRICK/TOWER . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

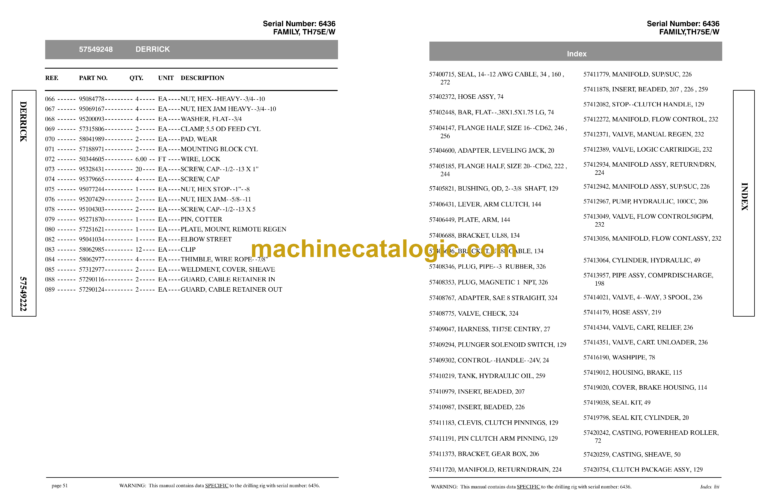

57549222 DERRICK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
57549248 DERRICK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41
58043340 DRIVE ASSEMBLY- -CARROUSEL . . . . . . . . . . . . . . . 53
58043142 REDUCER, SPEED . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
58151358 MOTOR, HYDRAULIC . . . . . . . . . . . . . . . . . . . . . . . . . . 57
57218372 VALVE, REMOTE REGEN. . . . . . . . . . . . . . . . . . . . . . . . 59
57224610 CYLINDER, HYDRAULIC . . . . . . . . . . . . . . . . . . . . . . . 61

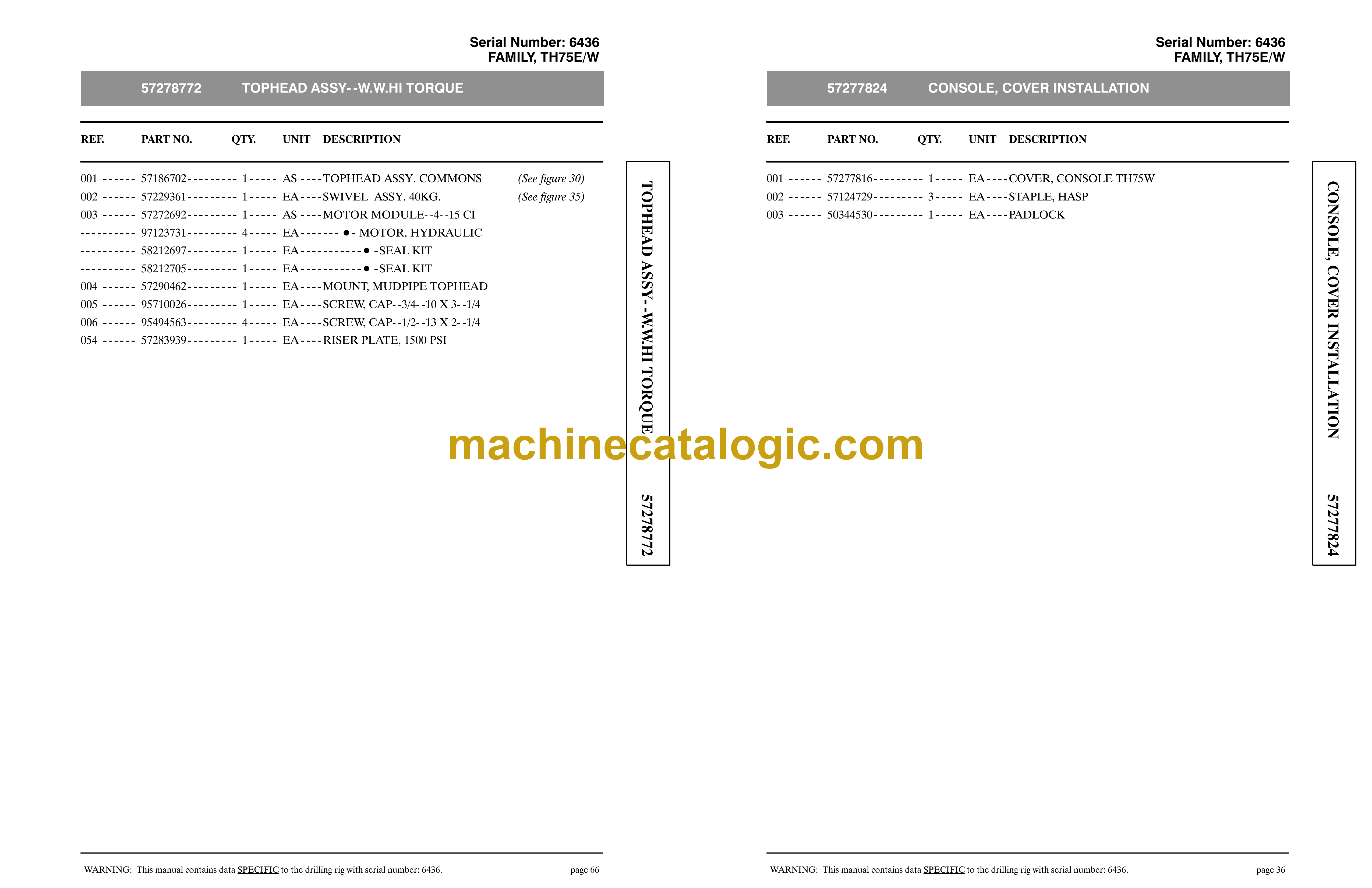

57278772 TOPHEAD ASSY- -W.W.HI TORQUE . . . . . . . . . . . . . . . . . . . . . . . 65
57186702 TOPHEAD ASSY COMMONS . . . . . . . . . . . . . . . . . . . . . 67
57229361 SWIVEL ASSEMBLY 40KG. . . . . . . . . . . . . . . . . . . . . . . . 75
57192825 SWIVEL, 40KG HIGH PRESS. . . . . . . . . . . . . . . . . . . . . . 77
57556524 SPINDLE, 4.5,2.88,DHD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79
58055930 LIFTING PLUG- -2.88 IF . . . . . . . . . . . . . . . . . . . . . . . . . . 81
DERRICK/TOWER- -continued
57234916 ROD LOADER INSTALLATION- -SINGLE . . . . . . . . . . . . . . . . . . 83
57293540 TOOL, ROD HANDLING . . . . . . . . . . . . . . . . . . . . . . . . 87
57336141 WRENCH & TABLE ASSEMBLY- -TH75W . . . . . . . . . . . . . . . . . . 89
57324337 CYLINDER, HYDRAULIC . . . . . . . . . . . . . . . . . . . . . . . 93
58035486 SHIELD, DUST . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
57124901 SHIELD ASSY, DUST- -BACK . . . . . . . . . . . . . . . . . . . . . 97
58063231 HOLDER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
57279465 WRENCH, BREAK OUT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 101
57219453 JIB BOOM INSTALLATION. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
57309650 CYLINDER, HYDRAULIC . . . . . . . . . . . . . . . . . . . . . . . 111
52263159 HOIST, JIB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
50820935 MOTOR, HYDRAULIC . . . . . . . . . . . . . . . . . . . . . . . . . . 117
57252223 WINCH INSTL.- -TH75W/O FF . . . . . . . . . . . . . . . . . . . . . . . . . . . . 119
57252348 CABLE- -2 PART LINE X 140’ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 123
POWERPACK/ENGINE . . . . . . . . . . . . . . . . . . . . . . . . 125
57470510 POWERTRAIN- -QSK19- -C600 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 127
57470528 COMPRESSOR ASSEMBLY- -1070HR2.5 . . . . . . . . . . . 131
36017549 AIR END – – HR 2.5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
57530917 REGULATOR ASSY, UL- -88 . . . . . . . . . . . . . . . . . . . . . . 139
57420754 CLUTCH PACKAGE ASSY . . . . . . . . . . . . . . . . . . . . . . . . 141
57313173 CLUTCH, SPICER 15- -1/2 . . . . . . . . . . . . . . . . . . . . . . . . 145
57161002 GUARD ASSY- -ENGINE ALTERNATOR . . . . . . . . . . 147
57470536 EXHAUST ASSY/TH75E/AKG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
57472300 PIPING, RADIATOR- -QSK19 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
57472318 COOLER ASSY AKG . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
57432742 COOLER PKG, AKG SINGLE . . . . . . . . . . . . . . . . . . . . . 155
57479974 COOLER, FUEL- -ASSY . . . . . . . . . . . . . . . . . . . . . . . . . . 157
57479933 BATTERY, INST- -QSK . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 159
