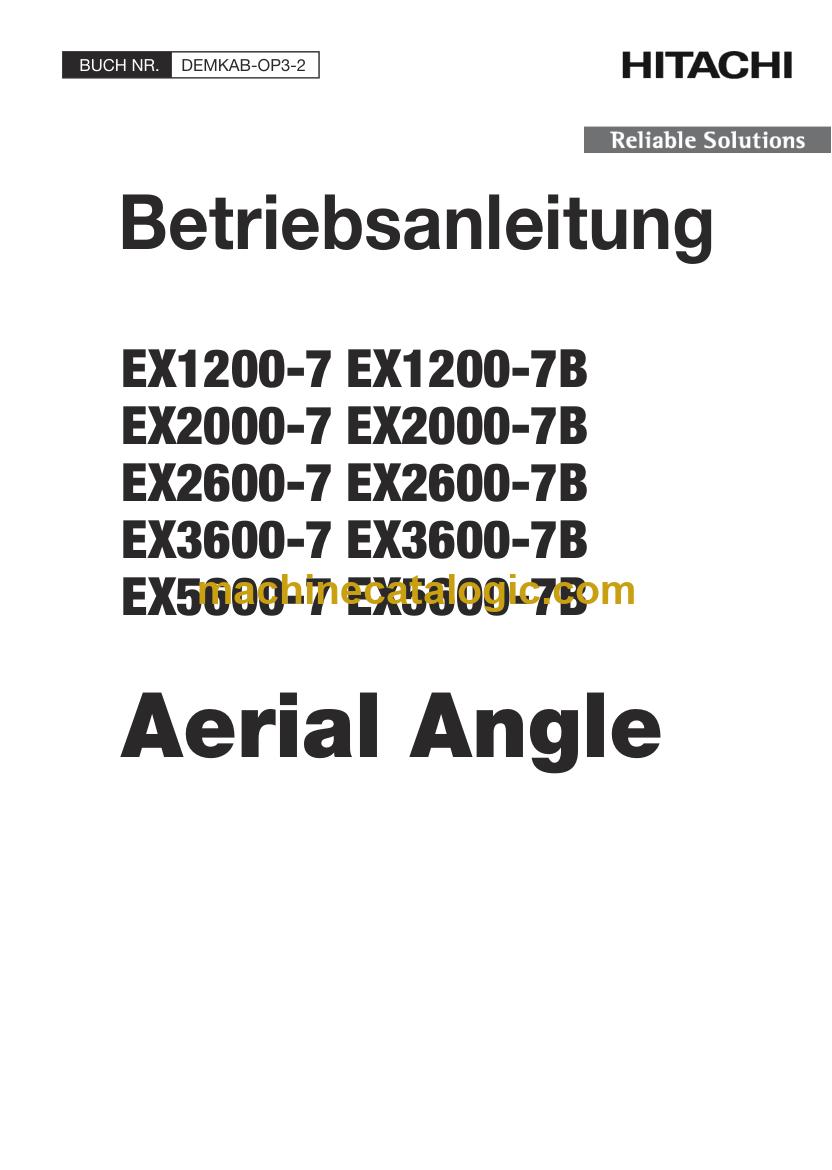

Hitachi EX3600-7, EX3600-7B Hydraulikbagger Aerial Angle Betriebsanleitung (DEMKAB-OP3-2)

Der Hitachi EX3600-7 ist ein großer Kettenbagger für Erdbau, Abbruch und Tiefbau. Dieses Buch richtet sich an Fahrer und Betreiber, die Bedienung, Sicherheitsregeln, tägliche Kontrollen und Wartung direkt an der Maschine brauchen. Wer die Aerial-Angle-Kamera richtig nutzen und Störungen im laufenden Betrieb eingrenzen will, greift zu diesem Band.

Wobei dieses Handbuch hilft

• Prüfen Sie im Kapitel SICHERHEIT die Hinweise für den sicheren Betrieb und beachten Sie die Besonderen Hinweise zum Einsatz von Aerial Angle.
• Warten Sie die vorgesehenen Punkte nach WARTUNG und den Wartungsmaßnahmen regelmäßig.
• Messen Sie Entfernungen und Hindernisse nicht allein nach dem Kamerabild, sondern beachten Sie Bildfügelinie und Bildabweichungen.
• Grenzen Sie Störungen über FEHLERSUCHE ein und prüfen Sie dabei auch Behinderungen der Kameralinse.
• Stellen Sie Aerial Angle nach BEDIENUNG VON AERIAL ANGLE ein und nutzen Sie die Erläuterung der Ansichten.

Für wen das gedacht ist

Das passt für den Maschinenfahrer, den Fuhrparkleiter, die Werkstatt und den freien Mechaniker, der den Betrieb und die Wartung am EX3600-7 begleitet. Als Ergänzung sind das Technische Handbuch, der Band für die Diagnose und das Werkstatthandbuch derselben Reihe ebenfalls erhältlich.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten eine PDF-Datei mit 49 Seiten in deutscher Sprache. Die Lieferung erfolgt digital.

Passt das zu meiner Maschine?
Ja, das Buch ist für EX3600-7 und EX3600-7B sowie weitere EX-Modelle dieser Baureihe bestimmt. Die Buch-Nr. DEMKAB-OP3-2 bestätigt die Zuordnung; gleichen Sie zusätzlich die Seriennummer am Gerät mit Ihren Maschinenunterlagen ab.

Wie fügt sich das Buch in die Arbeit ein?
Es ist das Fahrer- und Betreiberbuch für Bedienung, Sicherheit, Aerial Angle, Wartung und Fehlersuche. Die Zerlegung und Reparatur steht im Werkstatthandbuch derselben Reihe, ebenfalls erhältlich.

Wenn Sie einen EX3600-7 oder EX3600-7B betreiben, können Sie dieses Handbuch jetzt direkt als Arbeitsunterlage nutzen.

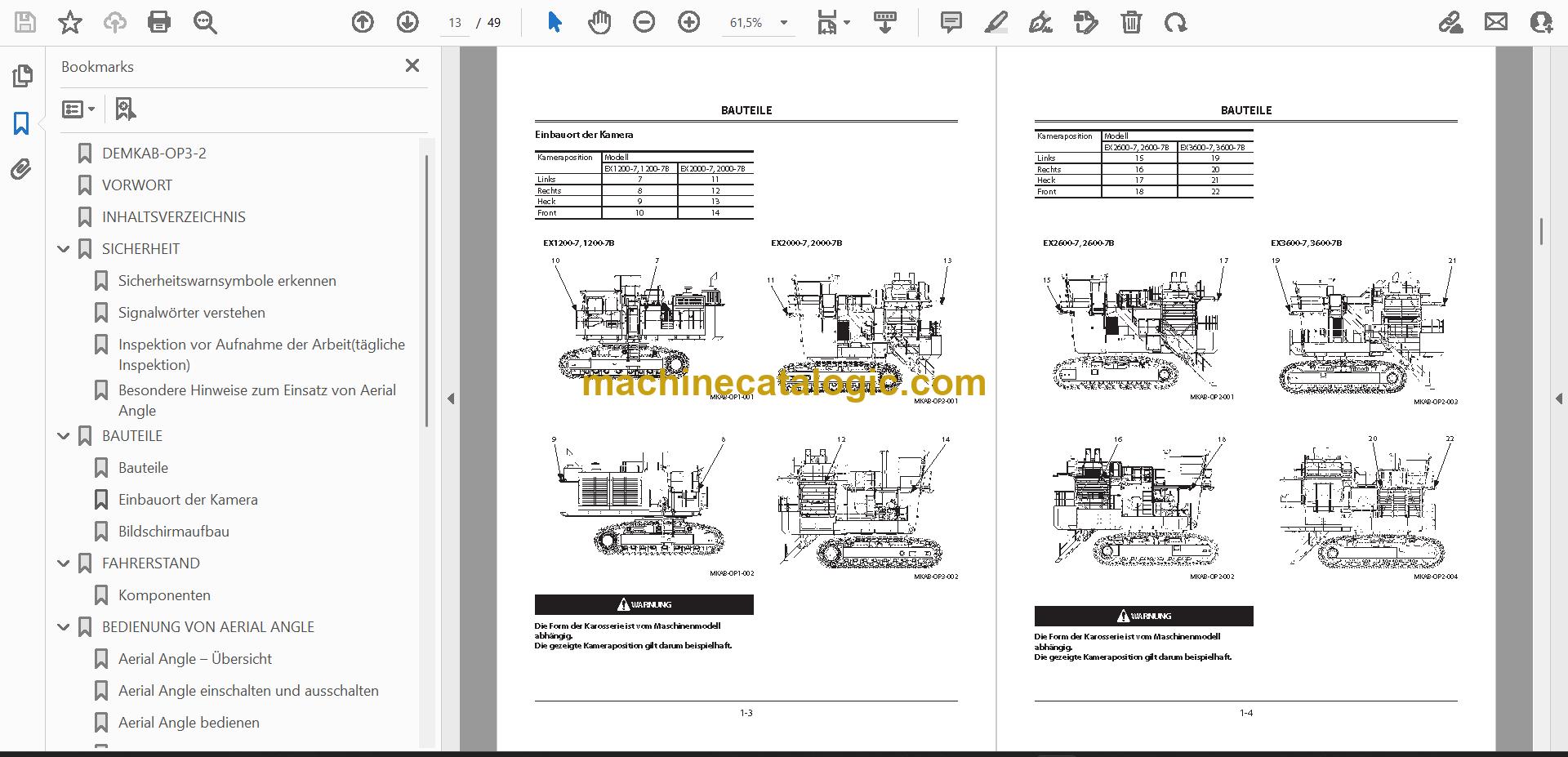

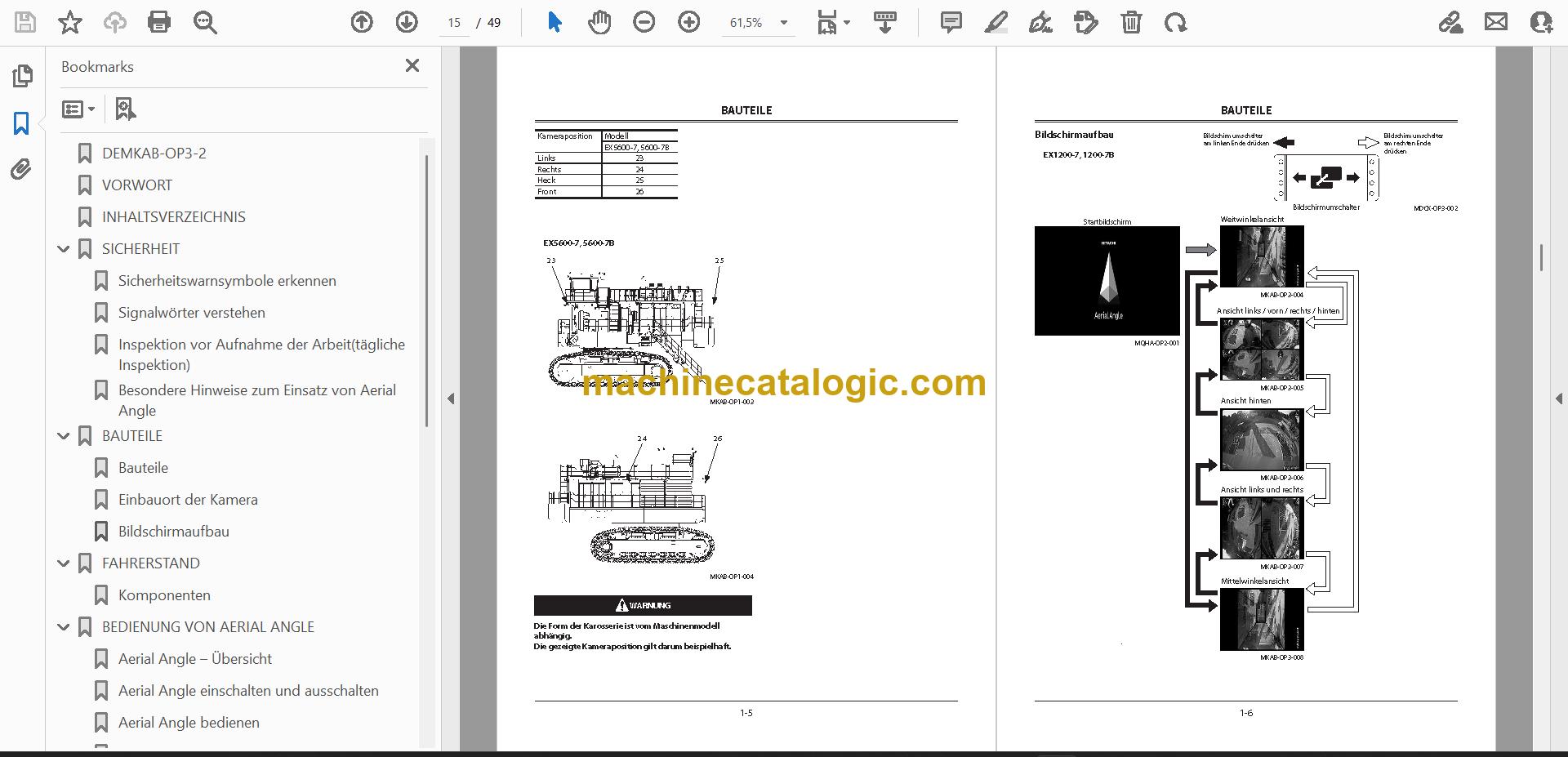

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 8 weitere Hydraulikbagger-Modelle: EX1200-7, EX1200-7B, EX2000-7, EX2000-7B, EX2600-7, EX2600-7B, EX5600-7, EX5600-7B

Inhaltsverzeichnis:

• VORWORT
• SICHERHEIT
• Besondere Hinweise zum Einsatz von Aerial Angle
• BAUTEILE
• Einbauort der Kamera
• Bildschirmaufbau
• FAHRERSTAND
• Komponenten
• BEDIENUNG VON AERIAL ANGLE
• Aerial Angle – Übersicht
• Aerial Angle einschalten und ausschalten
• Aerial Angle bedienen
• Erläuterung der Ansichten
• BESONDERE HINWEISE ZUM BETRIEB
• Bildfügelinie
• Bildabweichungen
• Bildabweichungen in der Weitwinkelansicht
• Behinderungen der Kameralinse
• WARTUNG
• Wartungsmaßnahmen – Übersicht
• Wartungsmaßnahmen
• FEHLERSUCHE
