Hitachi ZW180-5B, ZW180PL-5B Radlader Technisches Handbuch (Fehlersuche) (TTNDB-DE-01)

Dieser Hitachi-Radlader bewegt Schüttgut, beschickt Anlagen und lädt Material auf Baustellen, im Umschlag oder auf dem Hof. Zu diesem Band greifen Sie, wenn Sie Fehler nicht nur vermuten, sondern mit Messwerten, Leistungstests und systematischer Diagnose eingrenzen wollen. Er passt zu den Radladern ZW180-5B und ZW180PL-5B.

Wobei dieses Handbuch hilft

• Prüfen Sie im KAPITEL 4 LEISTUNGSTESTS die vorgesehenen Sollwerte und Testabläufe.
• Messen Sie Motordaten und Maschinenfunktionen mit den Anleitungen aus Abschnitt 3 Motortest und Abschnitt 4 Leistungstests.
• Grenzen Sie Störungen im KAPITEL 5 FEHLERSUCHE mit Diagnoseverfahren, Monitor und e-Service ein.
• Ordnen Sie Fehlerbilder den Komponenten und den zugehörigen Diagrammen zu.
• Bereiten Sie Ihre Fehlersuche mit den Sicherheitsvorschriften, Symbolen und Abkürzungen richtig vor.

Für wen das gedacht ist

Das Handbuch richtet sich an Werkstätten, Fuhrparkverantwortliche, Händlertechniker und freie Mechaniker, die ZW180-Radlader diagnostizieren. Als Ergänzung derselben Reihe gibt es das Technische Handbuch (Funktionsprinzip) (TONDB-DE) und das Werkstatthandbuch (nur auf Englisch) (WNDB-EN).

Häufige Fragen

Was bekomme ich genau?
Sie erhalten 2 PDF-Dateien mit 476 Seiten in deutscher Sprache. Die Lieferung erfolgt digital.

Passt das Handbuch zu meiner Maschine?
Ja, es ist für Hitachi ZW180-5B und ZW180PL-5B vorgesehen. Die passende Buch-Nr. lautet TTNDB-DE-01; gleichen Sie zusätzlich die Serien-Nr. am Typenschild Ihrer Maschine ab.

Wie fügt sich das Buch in die Arbeit ein?
Sie verwenden es bei der Diagnose von Leistungsproblemen, Fehlermeldungen und Funktionsstörungen. Es führt von Messwerten und Leistungstests zur systematischen Eingrenzung.

Für diese beiden Hitachi-Modelle ist dies der passende deutsche Diagnoseband. Sie können ihn jetzt als PDF kaufen und in Ihrer Werkstatt einsetzen.

Hier klicken, um die Vorschau anzusehen (PDF)

Schaltpläne enthalten

Zusätzlich zum Handbuch enthält dieser Download die zugehörigen Schaltpläne:

• TTNDB-DE-01_Circuit.pdf

Inhaltsverzeichnis:

• EINLEITUNG
• Für den Benutzer
• Zusätzliche Querverweise
• Aufbau des Handbuchs
• Warnsymbole und Signalwörter
• SYMBOL UND ABKÜRZUNG
• SICHERHEIT
• Signalwörter einprägen
• Sicherheitsvorschriften befolgen
• Auf Notfälle vorbereitet sein
• Allgemeine Vorsichtsmaßregeln bei Kabinenmodellen

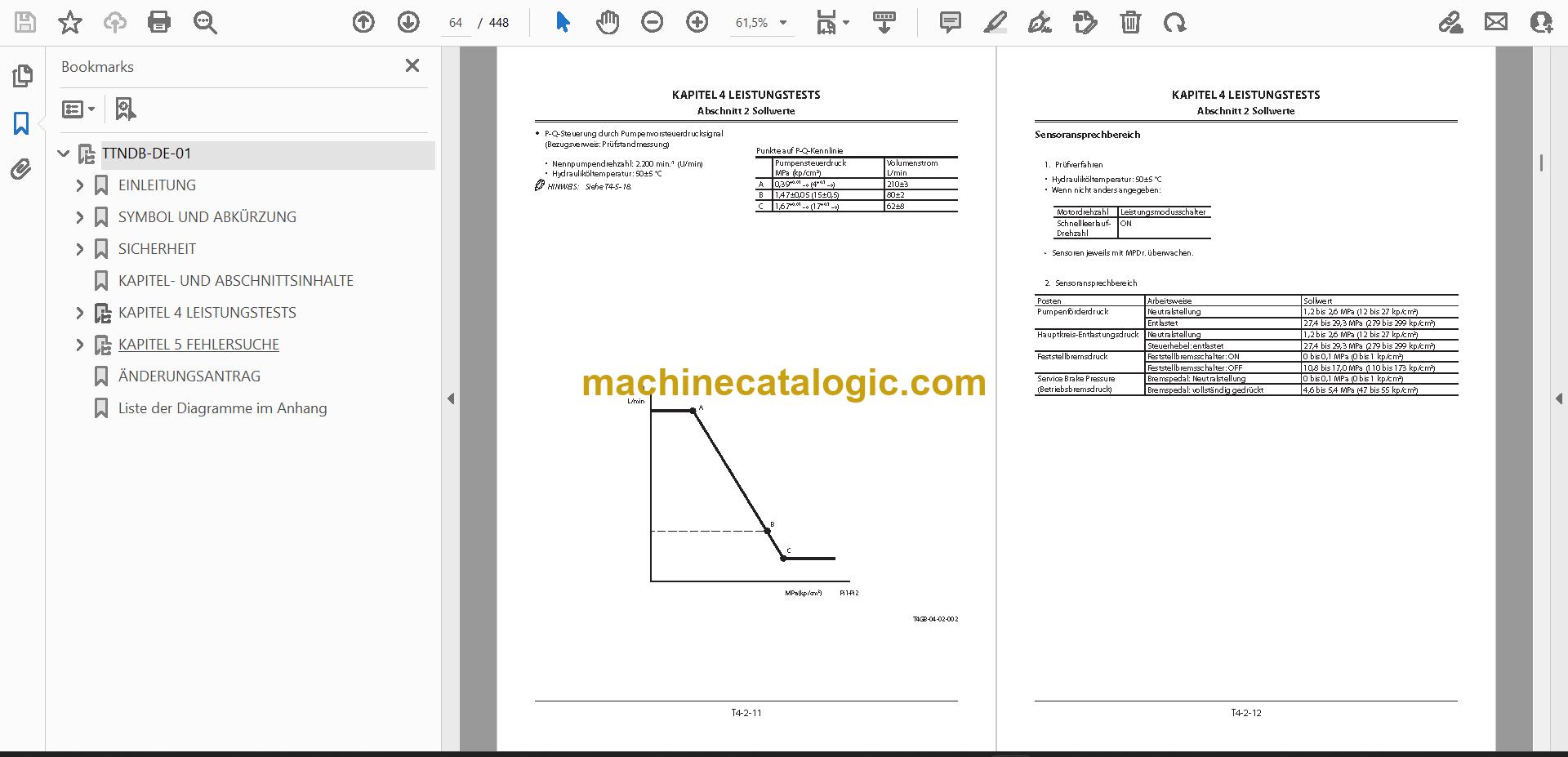

• KAPITEL 4 LEISTUNGSTESTS
• Abschnitt 1 Einführung
• Abschnitt 2 Sollwerte
• Abschnitt 3 Motortest
• Abschnitt 4 Leistungstests

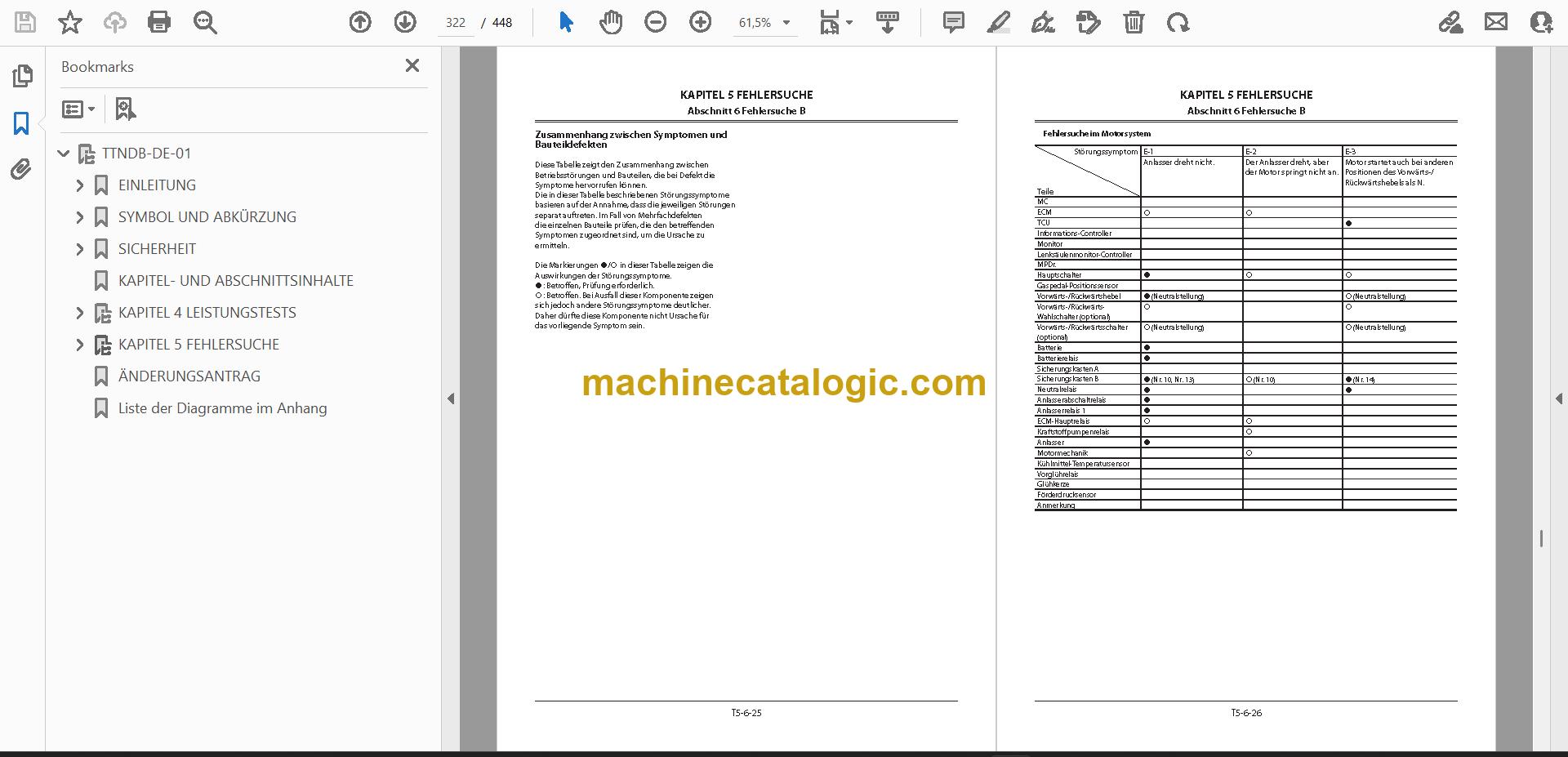

• KAPITEL 5 FEHLERSUCHE
• Abschnitt 1 Diagnoseverfahren
• Abschnitt 2 Monitor
• Abschnitt 3 e-Service
• Abschnitt 4 Anordnung der Komponenten
• Liste der Diagramme im Anhang

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.

Zu dieser Maschine sind außerdem folgende Bände erhältlich:

• Technisches Handbuch (Funktionsprinzip) — TONDB-DE
• Technisches Handbuch (Fehlersuche) — TTNDB-DE
• Werkstatthandbuch (nur auf Englisch) — WNDB-EN
