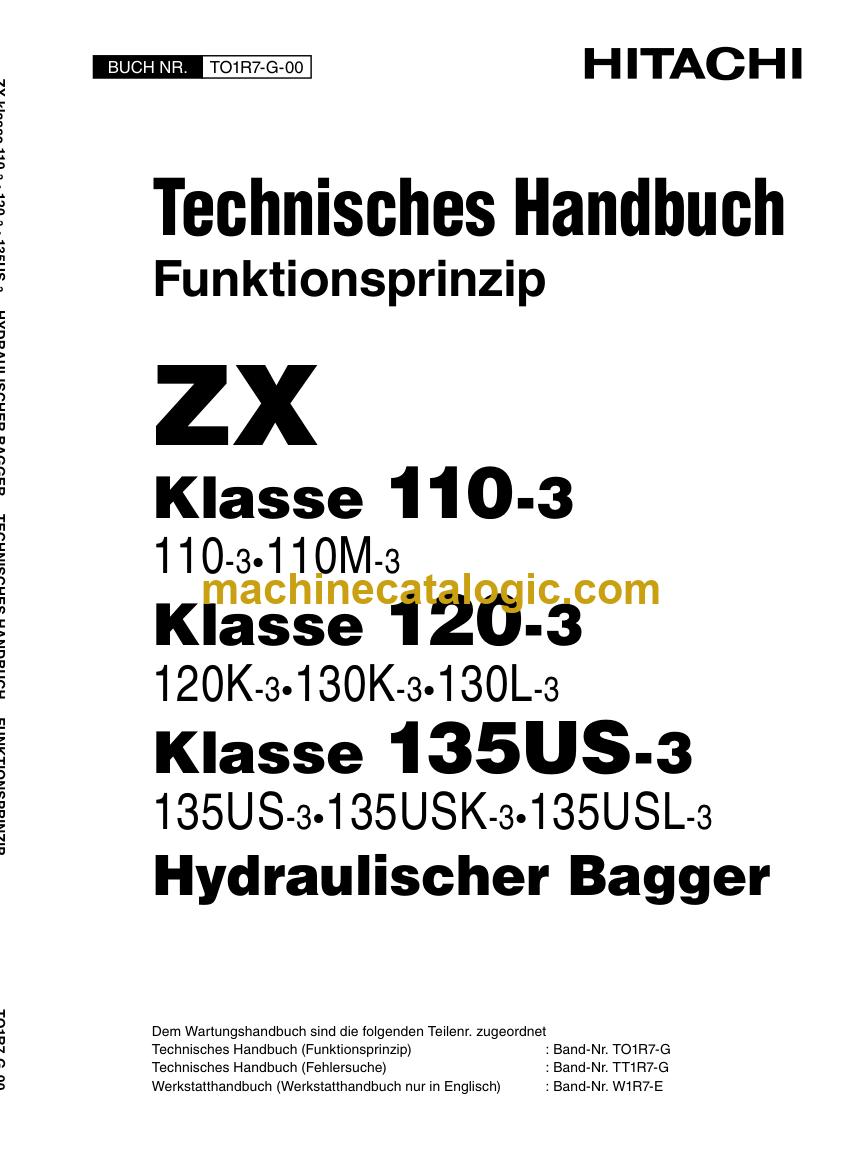

Hitachi ZX110-3, ZX120-3 Hydraulikbagger Technisches Handbuch (Funktionsprinzip) (TO1R7-G-00)

Der Kettenbagger arbeitet im Erdbau, Tiefbau und Abbruch, wo er Boden löst, Gräben aushebt und Material umsetzt. Zu diesem Band greifen Sie, wenn Sie die Arbeitsweise von Hydraulik, Elektrik und Antrieb verstehen müssen. Das hilft bei der technischen Prüfung und bei der Eingrenzung von Störungen an der Maschine.

Wobei dieses Handbuch hilft

• Prüfen Sie in KAPITEL 1 ALLGEMEINES die technischen Daten, die Anordnung der Komponenten und die technischen Daten der Komponenten.
• Ordnen Sie in KAPITEL 2 SYSTEM die Steuerelemente, das Steuerungssystem, das ECM-System und die Hydraulik zu.
• Grenzen Sie Fehler ein, indem Sie die Zusammenhänge zwischen Steuerung, ECM-System und Arbeitshydraulik nachvollziehen.
• Vollziehen Sie in KAPITEL 3 ARBEITSWEISE DER KOMPONENTEN die Funktion der Pumpengruppe, des Schwenkwerks, des Steuerventils und des Vorsteuerventils nach.
• Bereiten Sie Messungen und Prüfungen an der Maschine vor, indem Sie die beteiligten Komponenten und ihre Aufgaben bestimmen.

Für wen das gedacht ist

Das Handbuch richtet sich an Werkstattpersonal, Fuhrparkverantwortliche, Händlertechniker und freie Mechaniker. Es passt zu Arbeiten an Kettenbaggern dieser Baureihe, wenn die Systemfunktion vor der Prüfung oder Reparatur geklärt werden soll.

Häufige Fragen

Was bekomme ich geliefert?
Sie erhalten eine deutschsprachige PDF-Datei mit 334 Seiten. Die Lieferung erfolgt digital.

Passt das Handbuch zu meiner Maschine?
Ja, es ist für Hitachi ZX110-3 und ZX120-3 bestimmt und behandelt außerdem den ZX135US-3. Die Buch-Nr. TO1R7-G-00 bestätigt die Zuordnung; gleichen Sie die Seriennummer am Typenschild zusätzlich mit Ihren Fahrzeugunterlagen ab.

Wie fügt sich das Buch in meine Arbeit ein?
Sie nutzen es, um Aufbau und Funktion der Systeme zu verstehen, Komponenten richtig zuzuordnen und Prüfungen an Hydraulik, Steuerung und Antrieb gezielt vorzubereiten.

Wenn Sie einen ZX110-3, ZX120-3 oder ZX135US-3 betreuen, können Sie dieses Handbuch jetzt passend zur Maschine herunterladen.

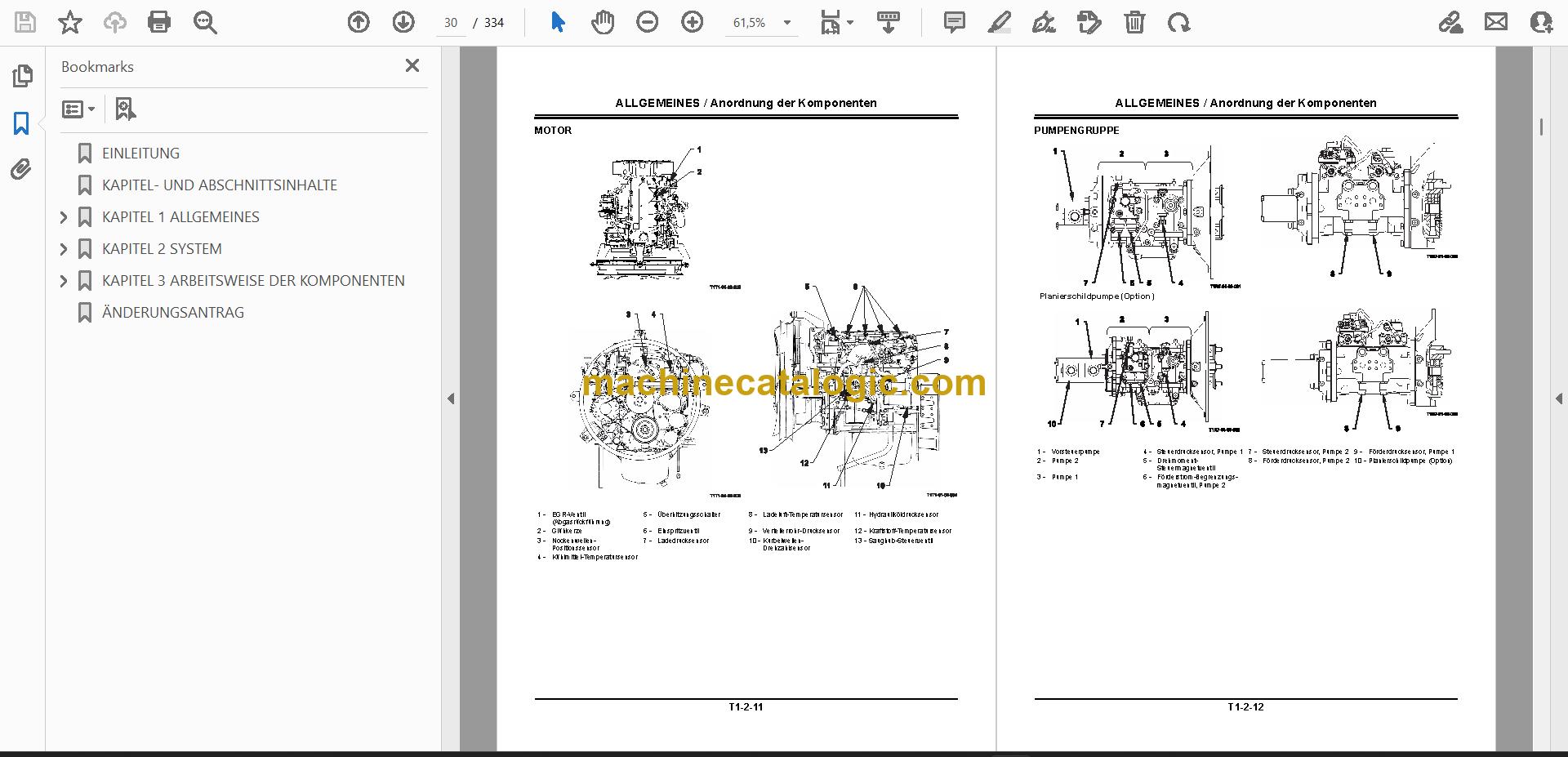

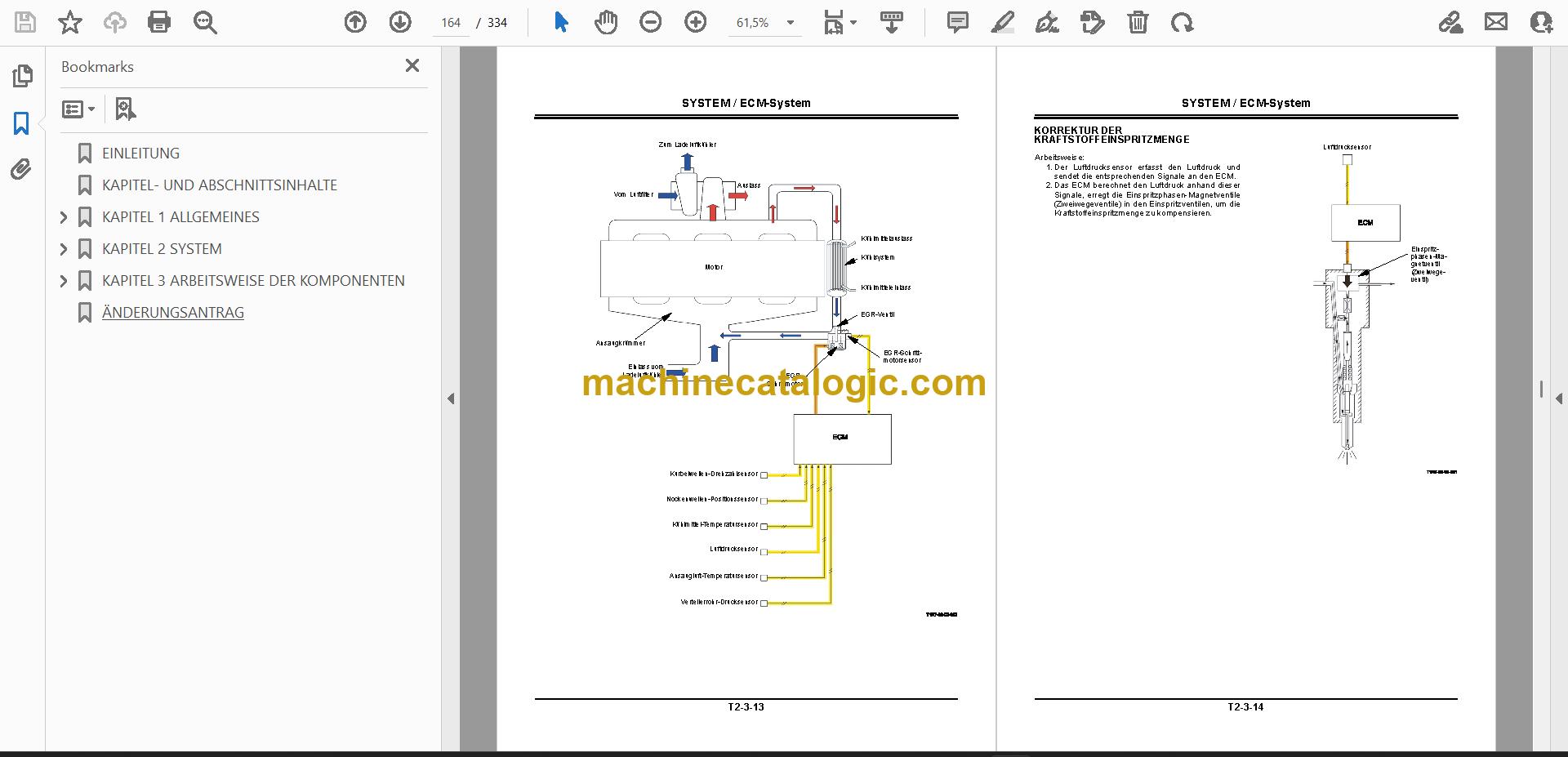

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für ein weiteres Hydraulikbagger-Modell: ZX135US-3

Inhaltsverzeichnis:

• EINLEITUNG
• KAPITEL 1 ALLGEMEINES
• Abschnitt 1 Technische Daten
• Abschnitt 2 Anordnung der Komponenten
• Abschnitt 3 Technische Daten der Komponenten
• KAPITEL 2 SYSTEM
• Abschnitt 1 Steuerelemente
• Abschnitt 2 Steuerungssystem
• Abschnitt 3 ECM-System
• Abschnitt 4 Hydraulik
• KAPITEL 3 ARBEITSWEISE DER KOMPONENTEN
• Abschnitt 1 Pumpengruppe
• Abschnitt 2 Schwenkwerk
• Abschnitt 3 Steuerventil
• Abschnitt 4 Vorsteuerventil

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.
