Hitachi ZX110, ZX110-E Hydraulikbagger Technisches Handbuch (Fehlersuche) (TT-187G-02)

Ein Kettenbagger dieser Klasse wird im Erdbau, bei Abbrucharbeiten und im Tiefbau eingesetzt. Sie prüfen damit Arbeitshydraulik, Fahrantrieb und Steuerung, wenn Leistung oder Funktion nicht stimmen. Zu diesem Band greift, wer Fehler systematisch eingrenzen und Messwerte, Leistungstests und Fehlercodes auswerten will.

Wobei dieses Handbuch hilft

• Prüfen Sie in Allgemeines die technischen Zusammenhänge der Maschine.
• Messen Sie bei Fehlersuche die relevanten Werte und grenzen Sie die Ursache Schritt für Schritt ein.
• Warten Sie Leistungstests aus, um die Funktion der Systeme unter Betriebsbedingungen zu beurteilen.
• Grenzen Sie Fehler über Diagnose der Komponenten und Fehlercodes ein.
• Stellen Sie mit dem Schaltkreisdiagramm elektrische Zusammenhänge für die Prüfung her.

Für wen das gedacht ist

Das passt für Werkstätten, Fuhrparks, Händlertechniker und freie Mechaniker, die an Hitachi-Kettenbaggern arbeiten. Sie erhalten eine praktische Grundlage für die Diagnose direkt an der Maschine.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten eine PDF-Datei mit 416 Seiten in deutscher Sprache. Die Lieferung erfolgt digital zum Herunterladen, und der Text lässt sich durchsuchen und kopieren.

Passt es zu meiner Maschine?
Ja, wenn Ihre Maschine ein Hitachi ZX110 oder ZX110-E ist. Das Handbuch mit der Buch-Nr. TT-187G-02 behandelt außerdem ZX120, ZX120-E, ZX125US und ZX135US. Vergleichen Sie Modellbezeichnung und Buch-Nr. mit dem Typenschild oder Ihren Unterlagen.

Wie fügt sich das Buch in meine Arbeit ein?
Sie nutzen es direkt bei der Störungssuche an der Maschine, von der ersten Prüfung über Messungen und Leistungstests bis zur Eingrenzung von Fehlercodes und Schaltkreisen.

Wenn Ihr Bagger zu diesen Modellen gehört und Sie Diagnoseinformationen für die Werkstatt brauchen, ist dieses Handbuch die richtige Wahl. Sie können es jetzt als PDF herunterladen.

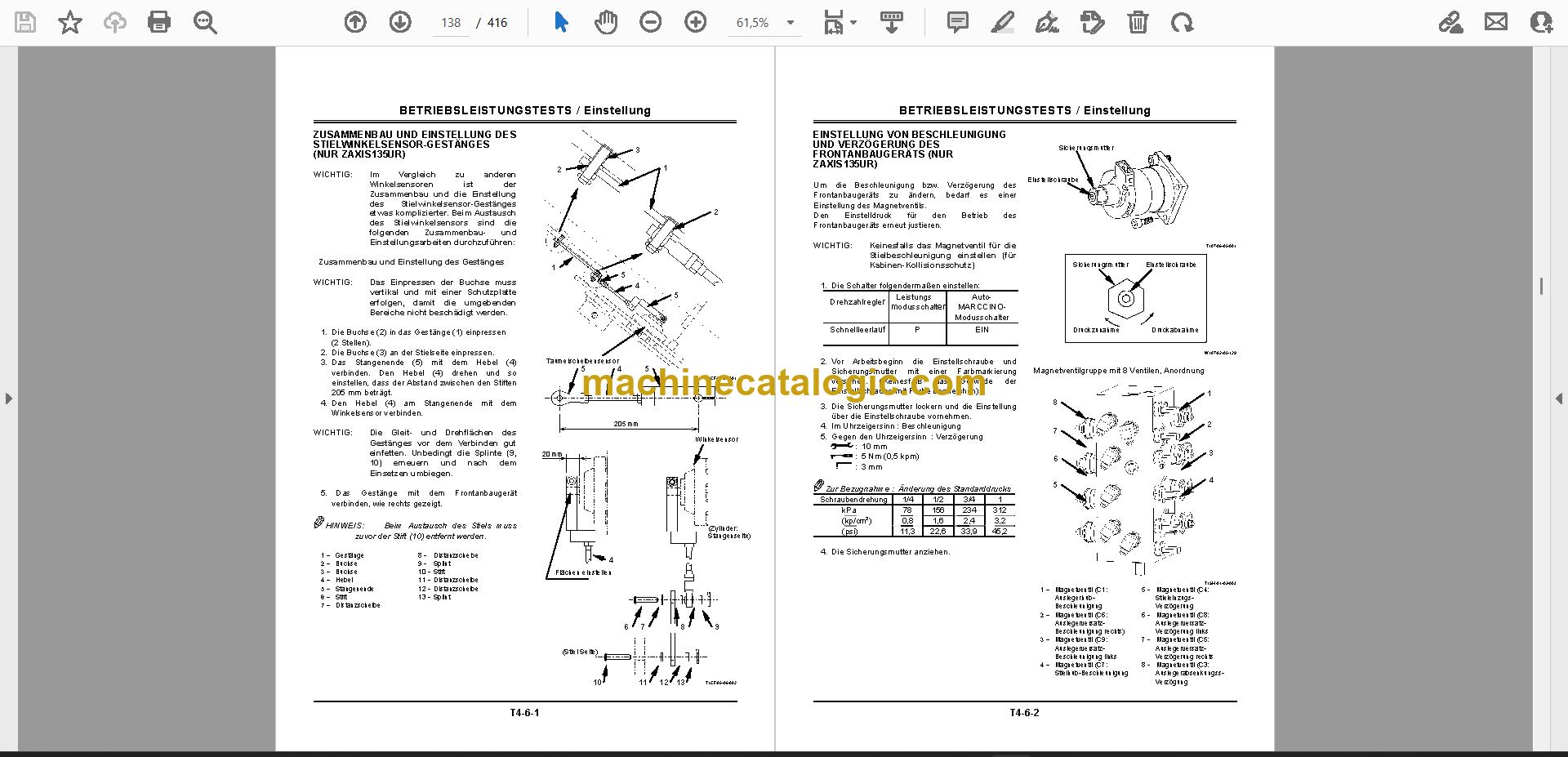

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 4 weitere Hydraulikbagger-Modelle: ZX120, ZX120-E, ZX125US, ZX135US

Inhaltsverzeichnis:

Allgemeine Übersicht der Kapitel, die ein Handbuch dieses Typs üblicherweise enthält. Die genaue Gliederung kann je nach Modell abweichen.

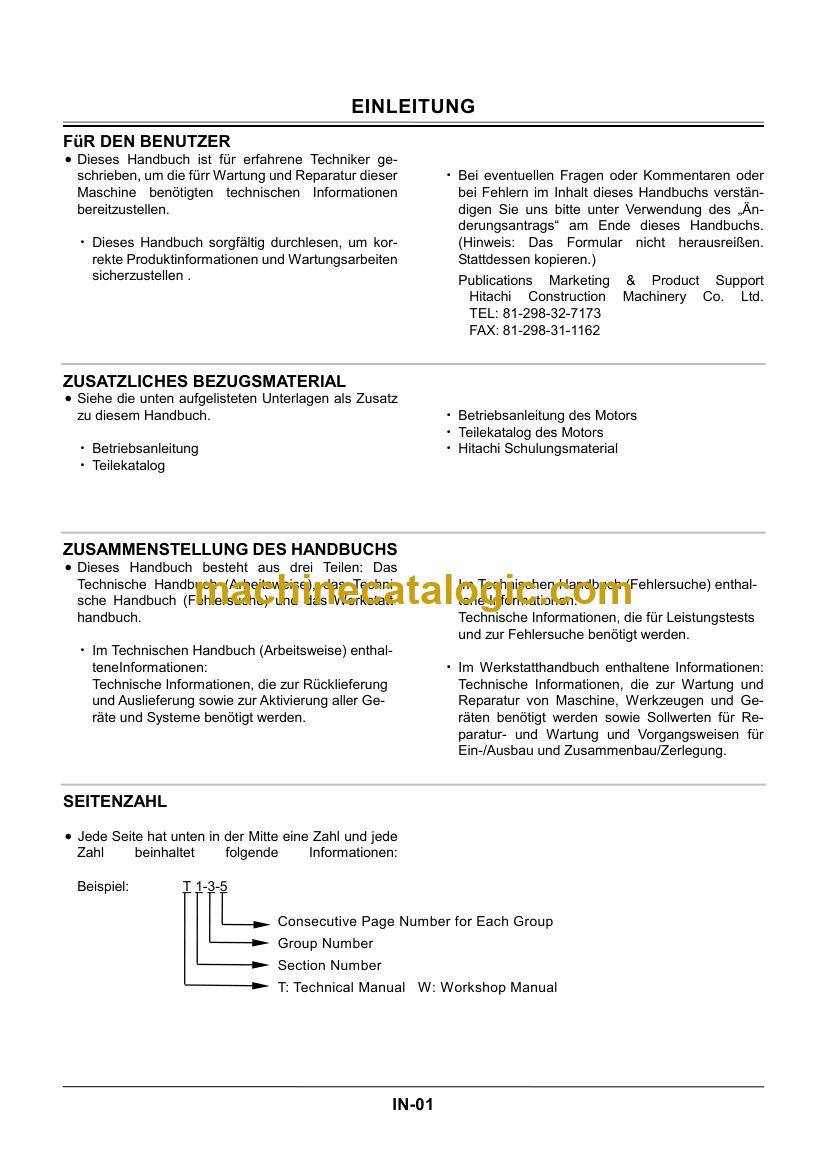

• Einleitung
• Sicherheit
• Kapitel 1 Allgemeines

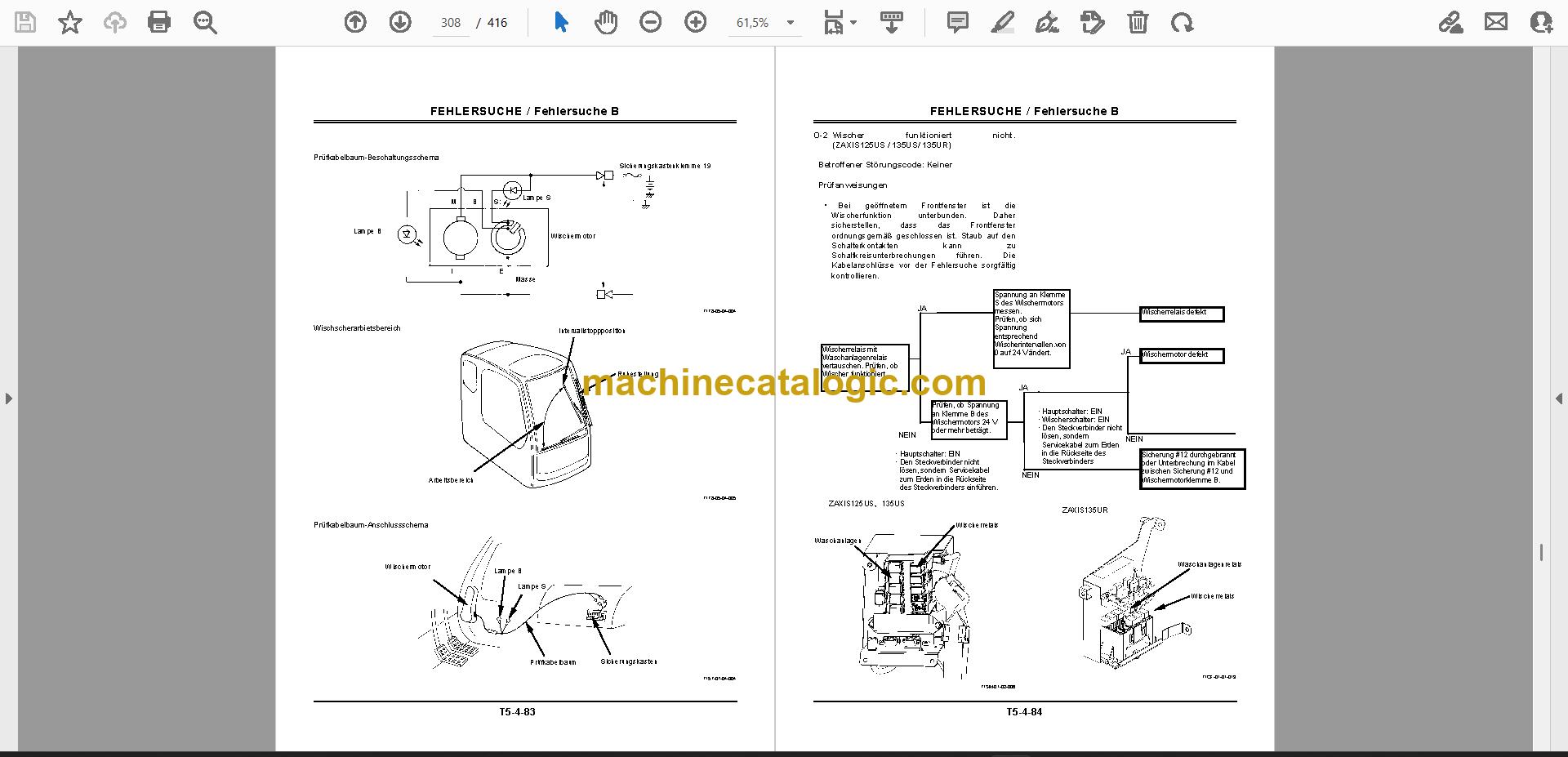

• Kapitel 2 Fehlersuche
• Kapitel 3 Leistungstests
• Diagnose der Komponenten
• Fehlercodes
• Schaltkreisdiagramm
• Anhang
