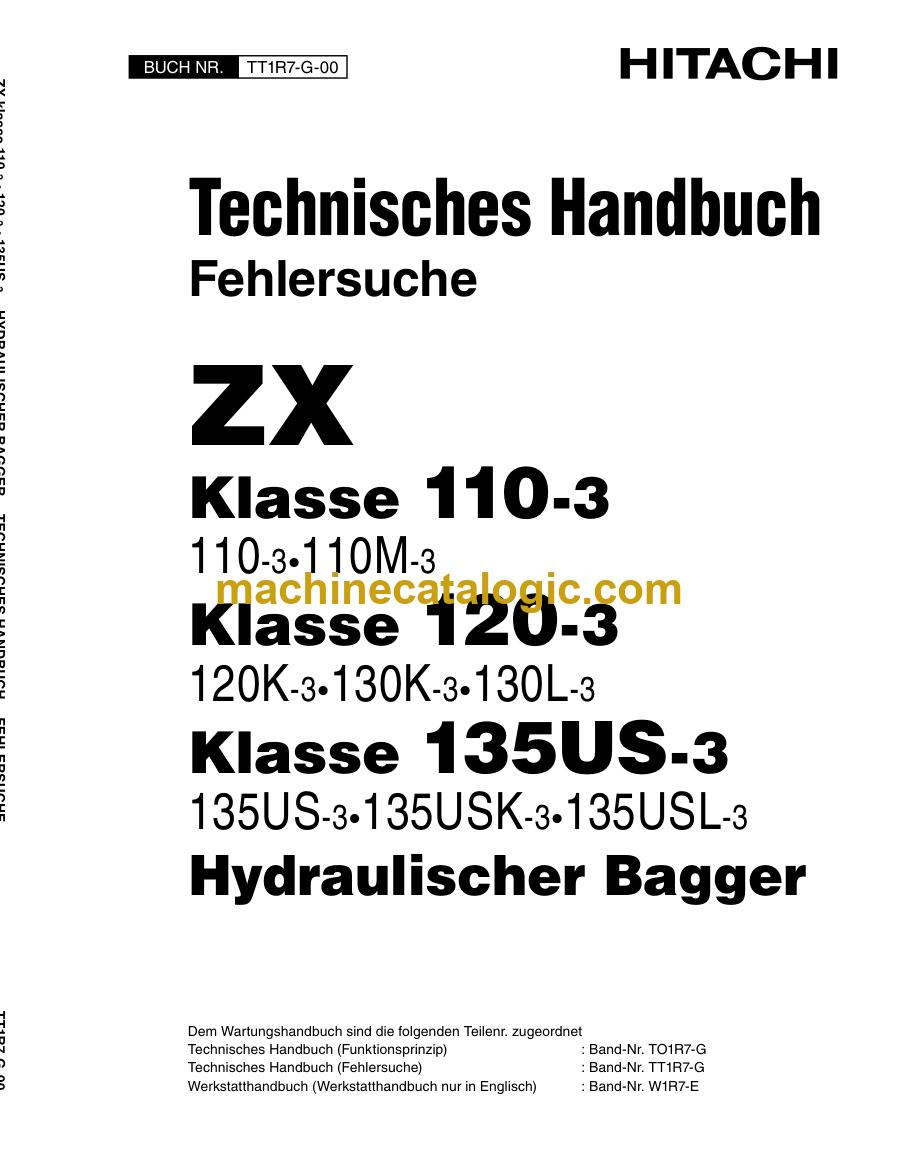

Hitachi ZX135US-3 Hydraulikbagger Technisches Handbuch (Fehlersuche) (TT1R7-G-00)

Der ZX135US-3 ist ein Kettenbagger für Erdarbeiten, Abbruch und Tiefbau. Auf der Baustelle löst er Boden, hebt Material aus und schafft Platz für Leitungen und Baugruben. Zu diesem Band greifen Sie, wenn Sie Störungen systematisch eingrenzen und Maschinenwerte mit Prüfergebnissen vergleichen wollen. Er richtet sich an die Diagnose an der Maschine.

Wobei dieses Handbuch hilft

• Prüfen Sie im KAPITEL 4 LEISTUNGSTESTS die vorgesehenen Maschinenfunktionen und Vergleichswerte.
• Messen Sie im Abschnitt 3 Motortest die relevanten Motorwerte für eine saubere Fehlerabgrenzung.
• Führen Sie im Abschnitt 4 Maschinenfunktionstest die vorgesehenen Prüfungen an den Arbeitsfunktionen durch.
• Grenzen Sie im KAPITEL 5 FEHLERSUCHE Fehler über Diagnoseverfahren und Fehlercodes systematisch ein.
• Nutzen Sie die Bereiche Monitor, Dr. ZX und e-Shovel, wenn die elektronische Diagnose Sie zur Ursache führen soll.

Für wen das gedacht ist

Das passt in die Werkstatt eines Fuhrparks, zu einem Händlertechniker oder zu einem freien Mechaniker, der ZX-Kettenbagger betreut. Auch für die Fehlersuche direkt auf der Baustelle ist der Band geeignet, wenn Messungen und Funktionstests sauber dokumentiert werden.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten eine PDF-Datei mit 696 Seiten in deutscher Sprache. Die Lieferung erfolgt digital.

Passt es zu meiner Maschine?
Ja, der Band ist für den Hitachi ZX135US-3 bestimmt und behandelt außerdem ZX110-3 sowie ZX120-3. Die Buch-Nummer lautet TT1R7-G-00; gleichen Sie Modell und Seriennummer Ihrer Maschine vor dem Einsatz ab.

Wie fügt sich das Buch in die Arbeit ein?
Sie starten mit Messwerten und Leistungstests, lesen Fehlerhinweise aus und grenzen die Ursache Schritt für Schritt ein. Das hilft bei Motor, Maschinenfunktionen und elektronischer Diagnose.

Wenn Sie einen Hitachi ZX135US-3 betreuen und Störungen selbst eingrenzen wollen, können Sie diesen Band jetzt als PDF herunterladen.

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 2 weitere Hydraulikbagger-Modelle: ZX110-3, ZX120-3
