Hitachi ZX200-3 Hydraulikbagger Technisches Handbuch (Funktionsprinzip) (TO1V1-G-01)

Der Hitachi ZX200-3 ist ein Kettenbagger für Erdarbeiten, Tiefbau und Abbruch. Dieses Technische Handbuch (Funktionsprinzip) richtet sich an Sie, wenn Sie verstehen wollen, wie Hydraulik, Elektrik und Antrieb zusammenspielen. Sie greifen dazu, wenn Sie Fehler systematisch eingrenzen und Baugruppen fachgerecht prüfen wollen.

Wobei dieses Handbuch hilft

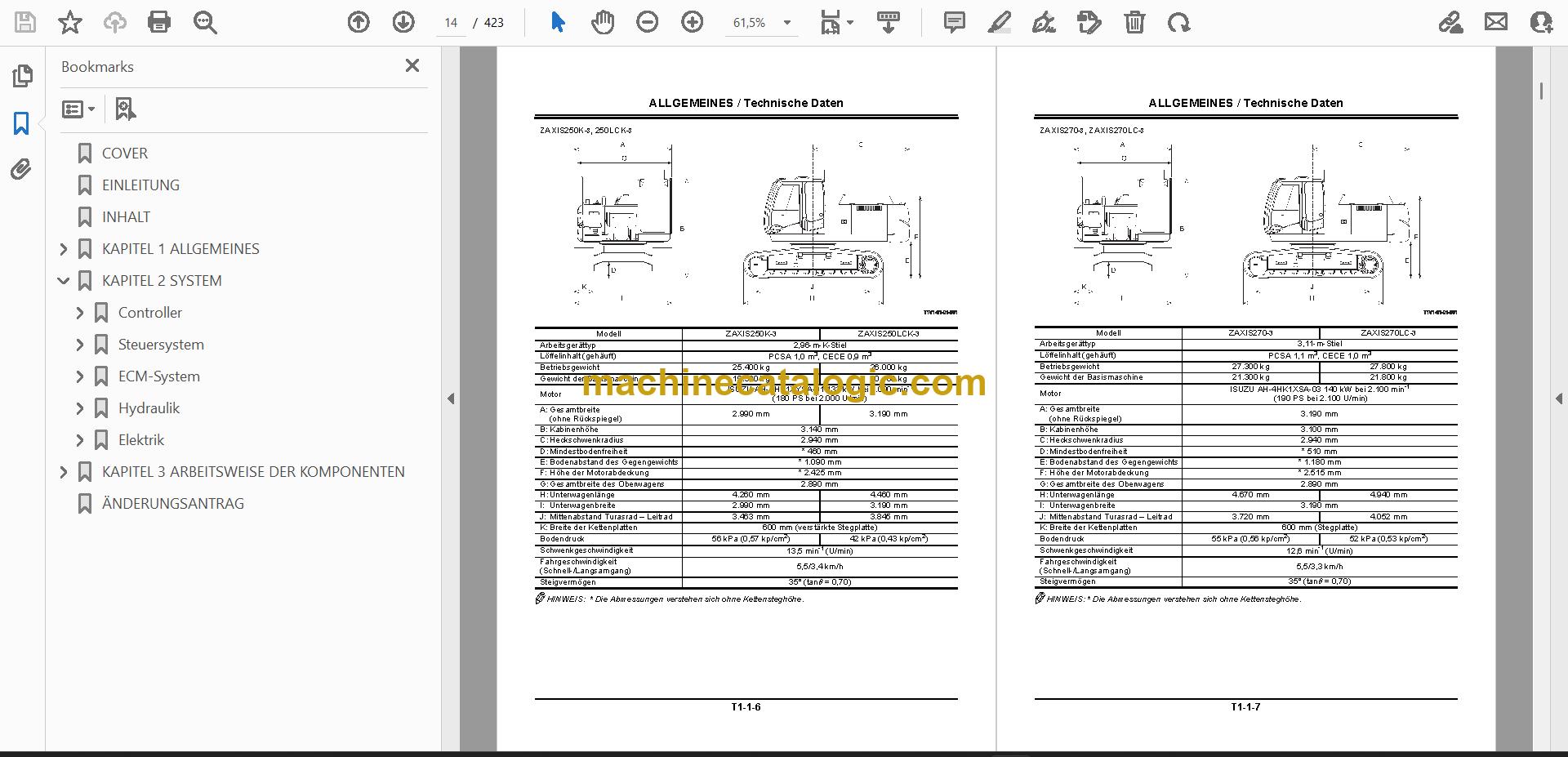

• Prüfen Sie im Kapitel 1 ALLGEMEINES die Technische Daten, die Anordnung der Komponenten und die Technische Daten der Komponenten.
• Grenzen Sie im KAPITEL 2 SYSTEM Störungen an Controller, Steuersystem, ECM-System und Hydraulik ein.

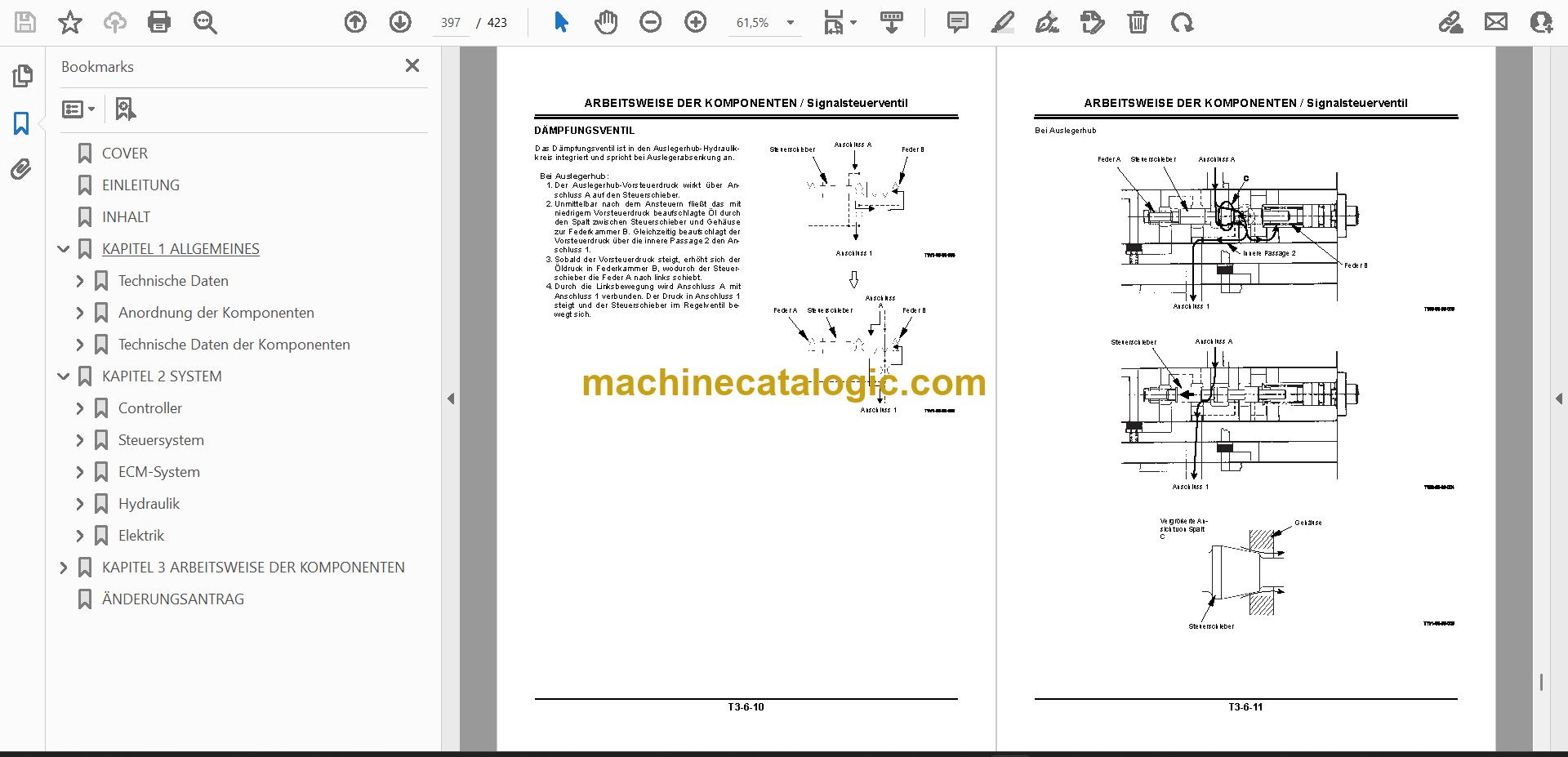

• Vollziehen Sie im KAPITEL 3 ARBEITSWEISE DER KOMPONENTEN die Funktion von Pumpengruppe, Schwenkwerk, Steuerventil und Vorsteuerventil nach.
• Messen Sie Baugruppen auf Grundlage der beschriebenen Systemzusammenhänge und ordnen Sie die Ergebnisse richtig ein.
• Bereiten Sie Reparaturen vor, indem Sie die Arbeitsweise der betroffenen Komponenten nachvollziehen.

Für wen das gedacht ist

Das passt in die Werkstatt eines freien Mechanikers, in den Fuhrpark und zu Händlertechnikern, die ZX-Bagger betreuen. Als Ergänzung gibt es das Technische Handbuch (Fehlersuche) TT1V1-G-01 und das Werkstatthandbuch W1V1-E-01, letzteres in englischer Sprache.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten eine PDF-Datei mit 423 Seiten als digitale Lieferung. Das Handbuch ist auf Deutsch und als Text durchsuchbar.

Passt es zu meiner Maschine?
Ja, für den Hitachi ZX200-3 ist dieses Handbuch die passende Ausgabe mit der Buch-Nr. TO1V1-G-01. Es behandelt außerdem ZX225US-3, ZX225USR-3, ZX240-3 und ZX270-3; gleichen Sie bei einer abweichenden Ausführung die Serien-Nr. Ihrer Maschine ab.

Wie fügt sich das Buch in die Arbeit ein?
Sie nutzen es, um Systemaufbau und Funktionsabläufe zu verstehen, bevor Sie Messungen oder Reparaturschritte durchführen. Für Ihren ZX200-3 können Sie damit Hydraulik- und Steuerungsprobleme gezielter eingrenzen.

Wenn Sie einen ZX200-3 betreuen und die Buch-Nr. TO1V1-G-01 passt, können Sie dieses Handbuch jetzt kaufen.

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 4 weitere Hydraulikbagger-Modelle: ZX225US-3, ZX225USR-3, ZX240-3, ZX270-3
