Hitachi ZX210-5B, ZX210LC-5B Hydraulikbagger Technisches Handbuch (Funktionsprinzip) (TODCK-DE-00)

Ein Hitachi ZX210-5B oder ZX210LC-5B arbeitet im Erdbau, Abbruch und Tiefbau mit Arbeitshydraulik, Fahrantrieb und elektronischer Steuerung. Zu diesem Band greifen Sie, wenn Sie verstehen wollen, wie die Systeme zusammenspielen und wo Sie bei einer Störung mit der Diagnose beginnen. Für Reparaturarbeiten lässt sich das technische Verständnis direkt in der Werkstatt nutzen.

Wobei dieses Handbuch hilft

• Prüfen Sie technische Daten und die Anordnung der Komponenten, bevor Sie eine Fehlersuche beginnen.
• Grenzen Sie Fehler in Controller, Steuersystem, ECM, Hydraulik und Elektrik systematisch ein.
• Vollziehen Sie die Arbeitsweise der Pumpengruppe, des Schwenkwerks, des Steuerventils und des Fahrwerks nach.
• Messen Sie Sollwerte und führen Sie Leistungstests an Motor und Hydraulikkomponenten fachgerecht durch.
• Bereiten Sie Prüfungen an Vorsteuerventil, Signalsteuerventil sowie an Oberwagen und Unterwagen vor.

Für wen das gedacht ist

Das passt für Werkstätten, Fuhrparks, Händlertechniker und freie Baumaschinen-Mechaniker, die ZX210-5B oder ZX210LC-5B diagnostizieren. Als Ergänzung derselben Reihe sind das Technische Handbuch (Fehlersuche) TTDCK-DE, das Werkstatthandbuch WDCK-EN und das Motorhandbuch ETDCA-EN erhältlich.

Häufige Fragen

Was bekomme ich genau?

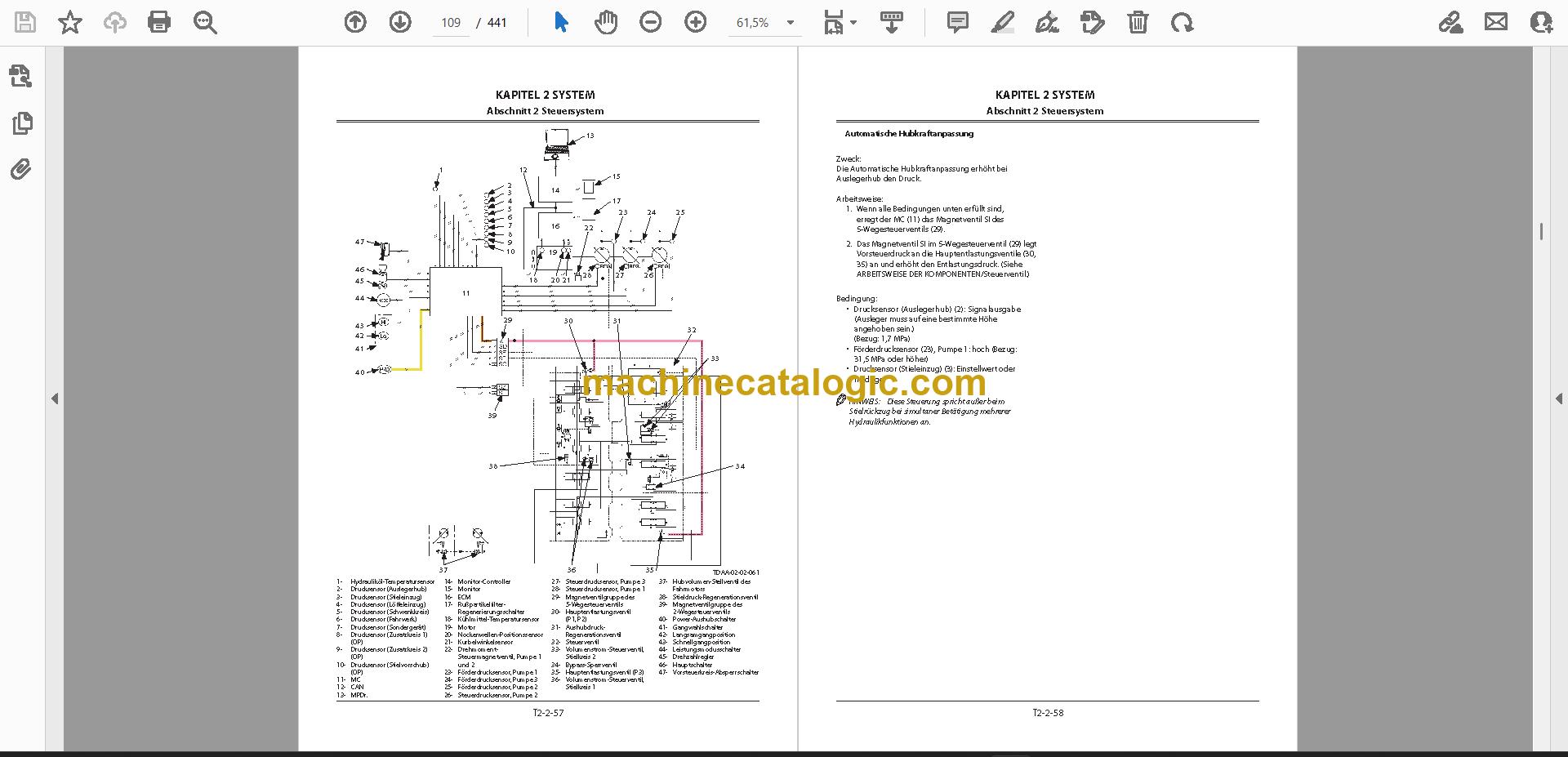

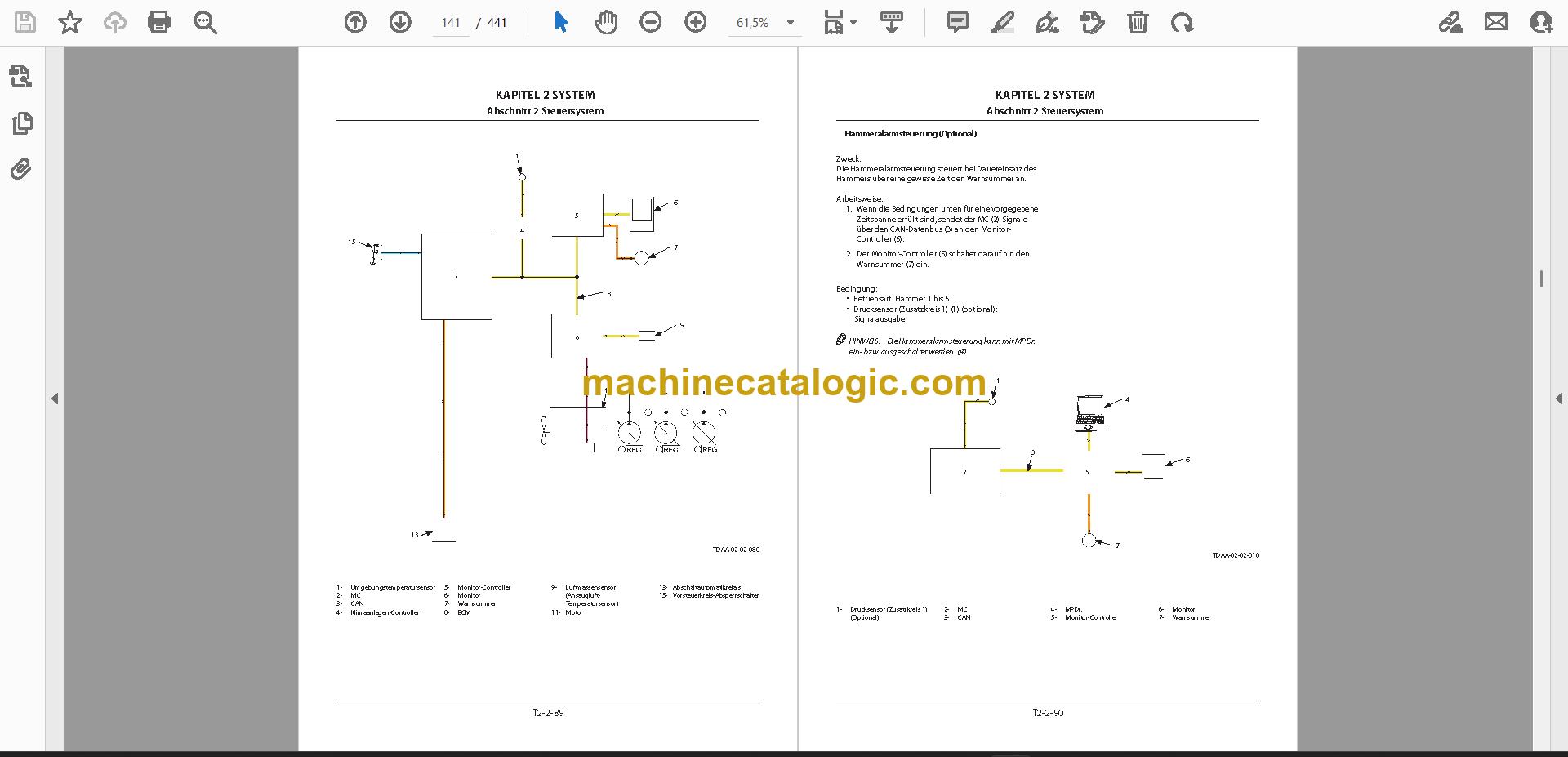

Sie erhalten 1 PDF-Datei mit 441 Seiten in deutscher Sprache. Die Datei können Sie direkt digital nutzen, durchsuchen und kopieren.

Passt es zu meiner Maschine?
Ja, wenn Ihr Bagger ein Hitachi ZX210-5B oder ZX210LC-5B ist. Buch-Nr. TODCK-DE-00; behandelt werden außerdem ZX210LCN-5B und ZX240N-5B. Für die Zuordnung zur einzelnen Maschine gleichen Sie die Seriennummer mit dem Typenschild ab.

Wie fügt sich das Buch in die Arbeit ein?
Es liefert die Grundlagen für Systemprüfung und Leistungstests. Damit grenzen Sie Fehler vor der Reparatur ein und arbeiten im Werkstatthandbuch gezielter weiter.

Wenn Sie eines dieser Modelle betreuen und Systemverständnis für die Diagnose brauchen, ist dieses Handbuch die passende Wahl. Sie können es jetzt als PDF herunterladen.

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 2 weitere Hydraulikbagger-Modelle: ZX210LCN-5B, ZX240N-5B

Inhaltsverzeichnis:

• Hitachi Construction Machinery Co., Ltd
• Tokio, Japan
• Alle Rechte vorbehalten
• ABSCHNITTSINHALTE
• TECHNISCHES HANDBUCH
• (Funktionsprinzip)
• KAPITEL 1 ALLGEMEINES
• Abschnitt 1 Technische Daten
• Abschnitt 2 Anordnung der Komponenten
• Abschnitt 3 Technische Daten der Komponenten
• KAPITEL 2 SYSTEM
• Abschnitt 1 Controller
• Abschnitt 2 Steuersystem
• Abschnitt 3 ECM
• Abschnitt 4 Hydraulik
• Abschnitt 5 Elektrik
• KAPITEL 3 ARBEITSWEISE
• DER KOMPONENTEN
• Abschnitt 1 Pumpengruppe
• Abschnitt 2 Schwenkwerk
• Abschnitt 3 Steuerventil
• Abschnitt 4 Vorsteuerventil
• Abschnitt 5 Fahrwerk
• Abschnitt 6 Signalsteuerventil
• Abschnitt 7 Andere (Oberwagen)
• Abschnitt 8 Andere (Unterwagen)
• KAPITEL 4 LEISTUNGSTESTS
• Abschnitt 1 Einführung
• Abschnitt 2 Sollwerte
• Abschnitt 3 Motortest
• Technische Daten
• Reichweiten (Stegkette)
• Hauptkomponente
• Elektrik (Übersicht)
• Elektrik (Rückseitige Kabinenkonsole)
• Elektrik (Schalterkonsole)
• Komponenten
• Motor
• Nebenaggregate des Motors
• Hydraulikkomponenten
