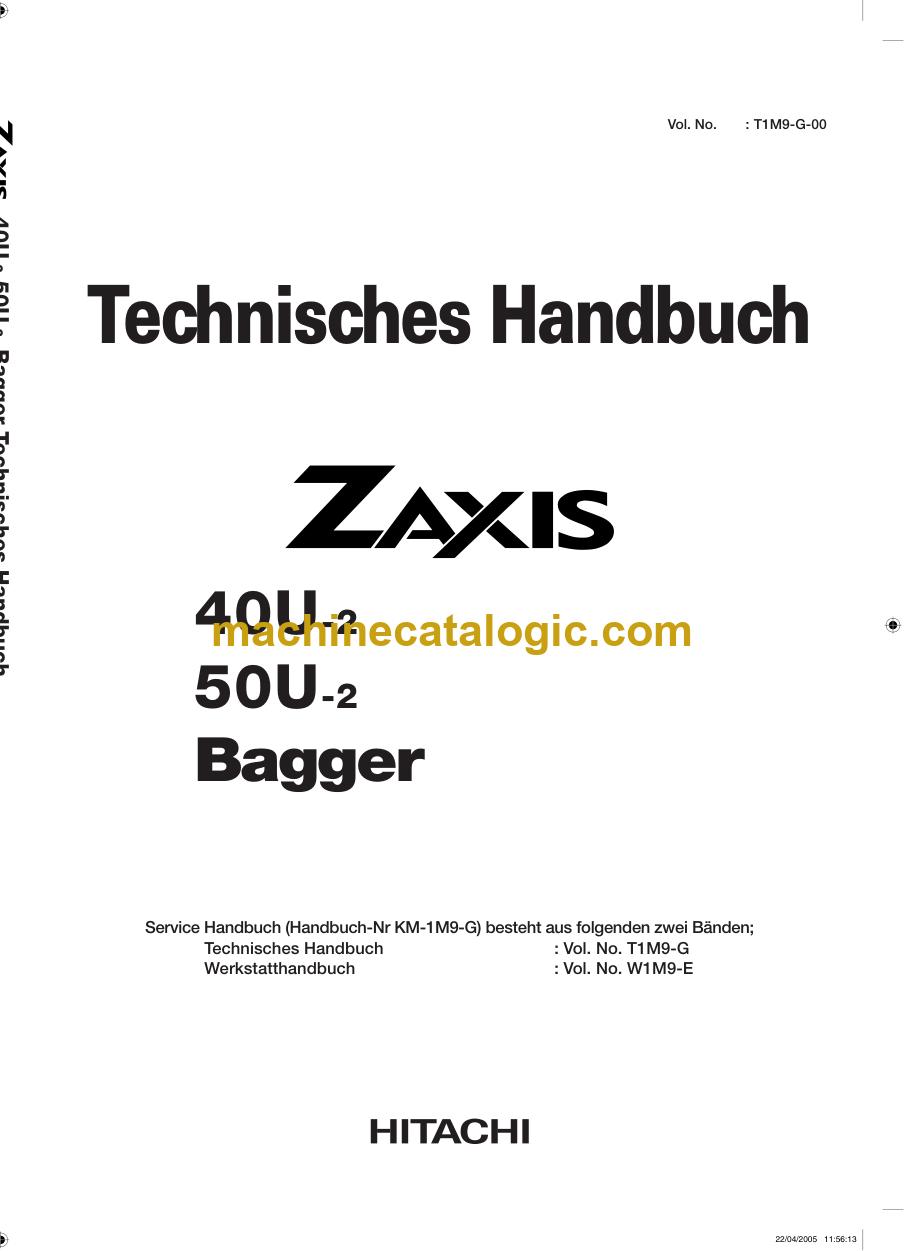

Hitachi ZX40U-2, ZX50U-2 Hydraulikbagger Technisches Handbuch (T1M9-G-00)

Der Kettenbagger übernimmt Erdarbeiten, Gräben, Planierarbeiten und Einsätze im Abbruch. Zu diesem Band greifen Sie, wenn Sie Aufbau und Funktion der Maschine verstehen und Prüfabläufe in der Werkstatt nachvollziehen wollen. Er richtet sich an die Modelle Hitachi ZX40U-2 und ZX50U-2. Für Reparaturarbeiten gibt es in derselben Reihe einen eigenen Band.

Wobei dieses Handbuch hilft

• Prüfen Sie anhand des Kapitels Technische Daten, welche Angaben Sie für die Arbeit an Ihrer Maschine benötigen.
• Vergleichen Sie die Reichweiten mit der geplanten Arbeit und ordnen Sie die Einsatzmöglichkeiten des Baggers ein.
• Erkennen Sie anhand der Hauptkomponenten, wie die wichtigen Baugruppen zusammenarbeiten.
• Grenzen Sie elektrische Bauteile mithilfe der Anordnung der elektrischen Komponenten (Übersicht) ein.
• Ordnen Sie Prüfungen und Fehlersuche nach dem Aufbau und der Funktion der Maschine.

Für wen das gedacht ist

Das Handbuch passt in die Werkstatt eines Fuhrparks, zu einem Händlertechniker oder zu einem freien Mechaniker, der ZX40U-2 oder ZX50U-2 betreut. Als Ergänzung derselben Reihe sind das Technische Handbuch (T1M9-G) und das Werkstatthandbuch (W1M9-E) erhältlich.

Häufige Fragen

Was bekomme ich geliefert?
Sie erhalten eine PDF-Datei mit 349 Seiten in deutscher Sprache. Die Lieferung erfolgt digital zum Herunterladen.

Passt das Handbuch zu meiner Maschine?
Ja, wenn Ihr Bagger ein Hitachi ZX40U-2 oder ZX50U-2 ist. Prüfen Sie am Typenschild Modell und Seriennummer; die Buch-Nr. T1M9-G-00 bestätigt die Zuordnung.

Wie fügt sich das Buch in die Werkstattarbeit ein?
Sie nutzen es, um Baugruppen zuzuordnen, Funktionen zu verstehen und Prüfungen vorzubereiten. Für die eigentliche Reparatur steht das Werkstatthandbuch (W1M9-E) aus derselben Reihe bereit.

Wenn Sie für einen ZX40U-2 oder ZX50U-2 das technische Diagnosewissen der Maschine suchen, ist dieses Handbuch die passende Wahl. Sie können es jetzt als PDF herunterladen.

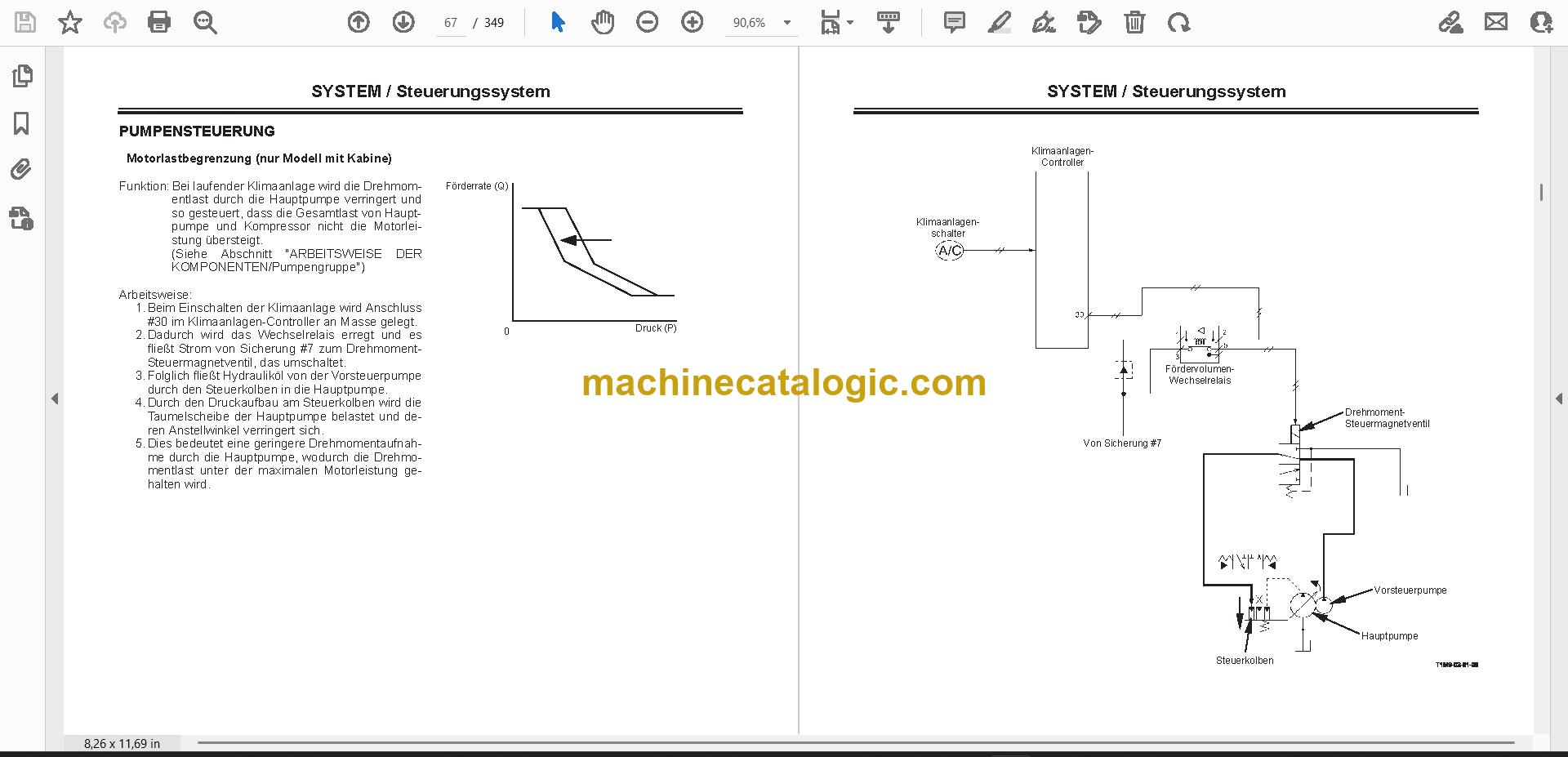

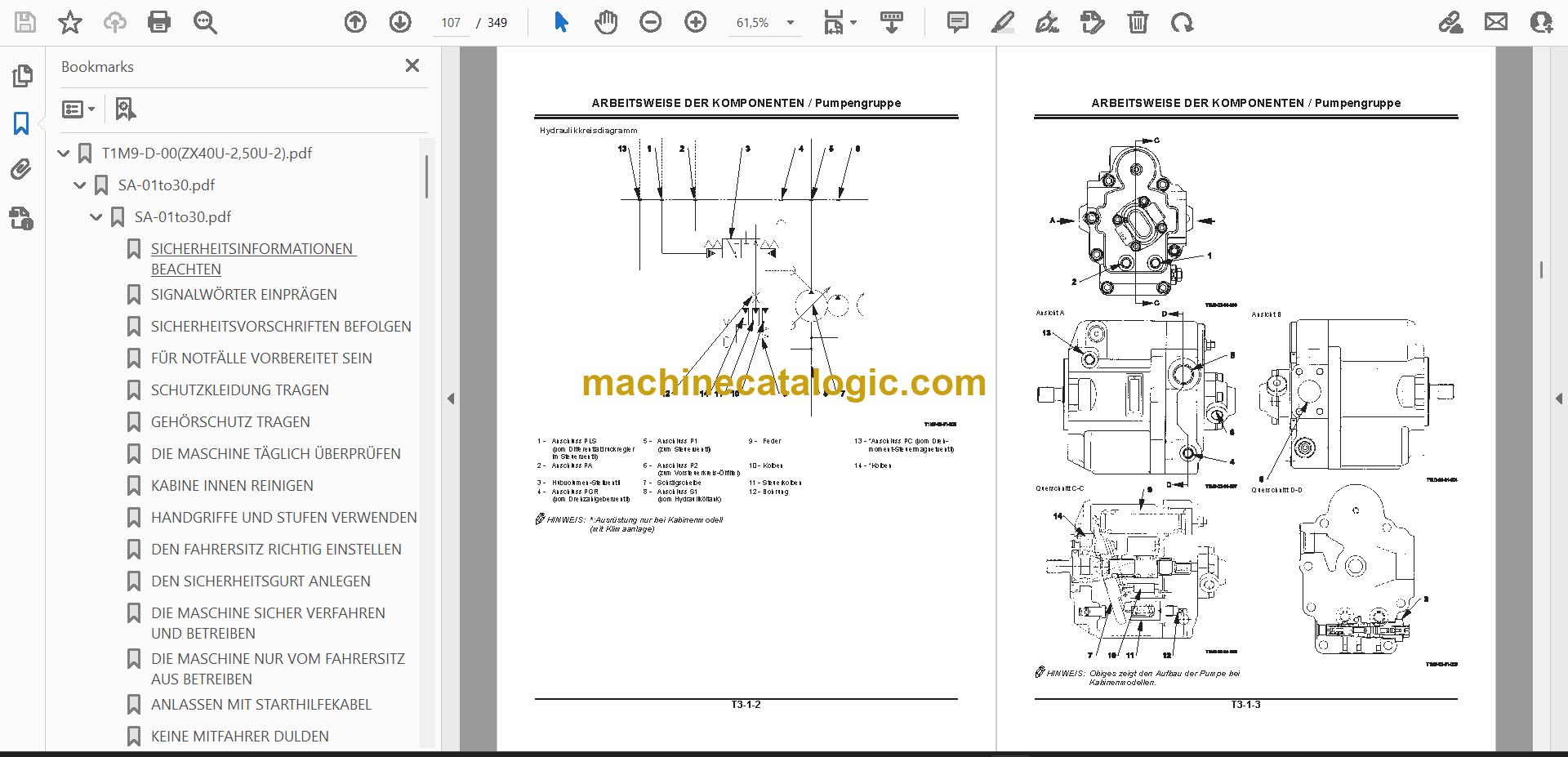

Hier klicken, um die Vorschau anzusehen (PDF)

Inhaltsverzeichnis:

• Technische Daten
• Reichweiten
• Hauptkomponenten
• Anordnung der elektrischen Komponenten (Übersicht)

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.

Zu dieser Maschine sind außerdem folgende Bände erhältlich:

• Technisches Handbuch — T1M9-G
• Werkstatthandbuch — W1M9-E
