Hitachi ZX48U-6 Hydraulikbagger Technisches Handbuch (TAEP50-DE-00)

Der Hitachi ZX48U-6 ist ein kompakter Kettenbagger für Erdarbeiten, Tiefbau und Abbruch. Zu diesem Gerät greifen Werkstätten, Händlertechniker und freie Mechaniker, wenn sie Funktionen prüfen und Fehler systematisch eingrenzen wollen. Dieses Technische Handbuch erklärt Aufbau, Systeme und Prüfabläufe für die Diagnose.

Wobei dieses Handbuch hilft

• Prüfen Sie im Bereich ALLGEMEINES die Technische Daten, die Anordnung der Komponenten und die Technische Daten der Komponenten.
• Messen Sie mit den Vorgaben aus LEISTUNGSTEST die Maschinenleistung und führen Sie einen Motortest durch.
• Grenzen Sie Fehler in den Bereichen Steuersystem, Hydraulik und Elektrik ein.
• Vollziehen Sie in ARBEITSWEISE DER KOMPONENTEN die Funktion von Pumpengruppe, Schwenkwerk und Steuerventil nach.
• Stellen Sie mit FEHLERSUCHE die Diagnoseverfahren, Monitorhinweise und Fehlersuche A sowie Fehlersuche B zusammen.

Für wen das gedacht ist

Das Handbuch ist für Werkstattpersonal, Fuhrparkverantwortliche, Händlertechniker und freie Mechaniker gedacht. Als Ergänzung derselben Reihe gibt es das Technische Handbuch TAEP50-DE sowie das Werkstatthandbuch WAEP50-EN, nur auf Englisch.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten zwei PDF-Dateien mit insgesamt 582 Seiten in deutscher Sprache. Die Lieferung erfolgt digital.

Passt das Handbuch zu meiner Maschine?
Ja, wenn Ihre Maschine ein Hitachi ZX48U-6 ist. Die passende Buch-Nummer lautet TAEP50-DE-00. Gleichen Sie Modellbezeichnung und Seriennummer am Gerät ab.

Wie fügt sich das Buch in meine Arbeit ein?
Sie nutzen es für Funktionsprüfung, Leistungstests und elektrische, hydraulische sowie systembezogene Diagnose. Für Reparaturarbeiten steht das genannte Werkstatthandbuch als Ergänzung bereit.

Wenn Sie einen Hitachi ZX48U-6 warten oder Fehler suchen, können Sie dieses Technische Handbuch jetzt als Diagnoseunterlage verwenden.

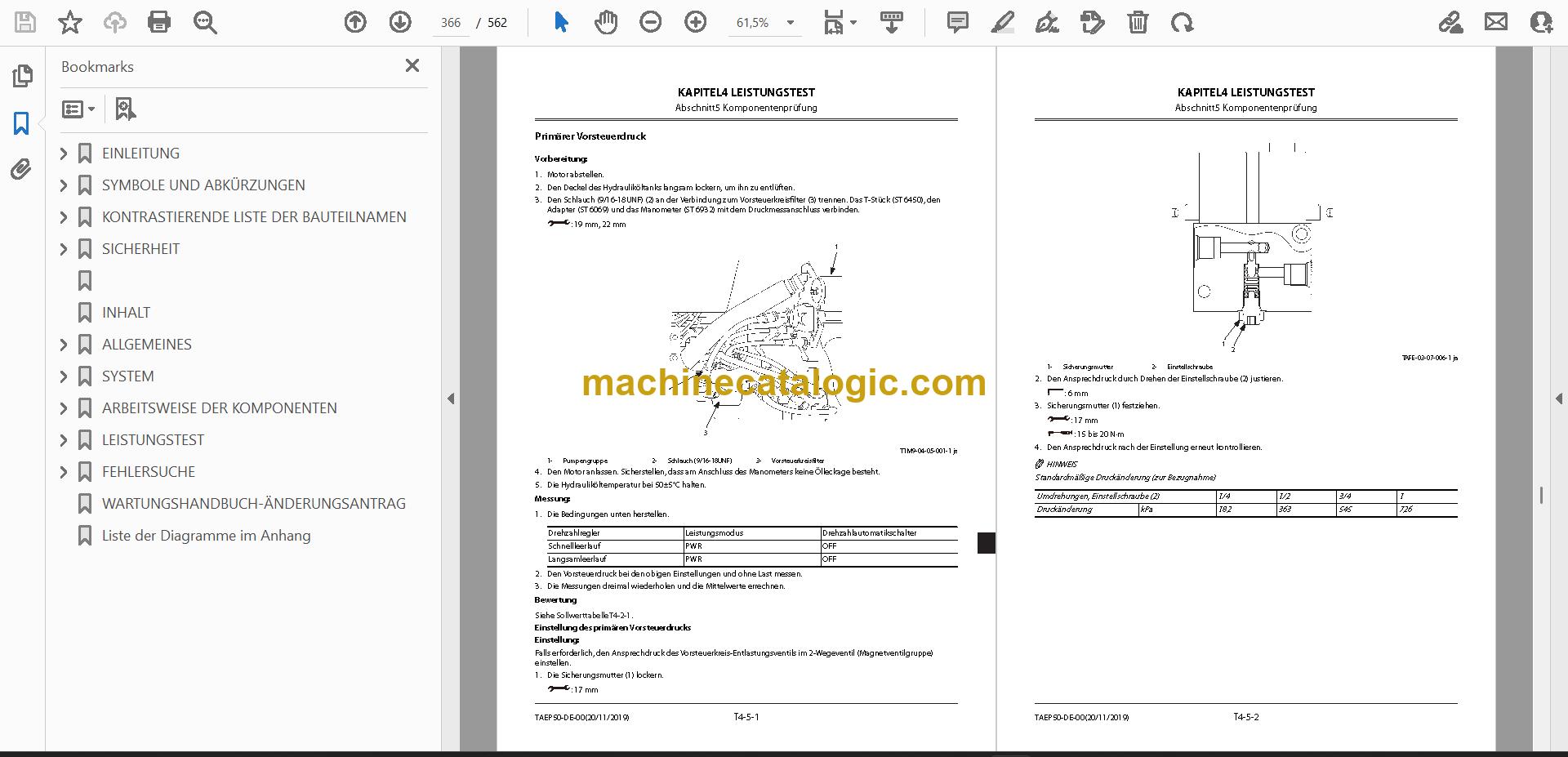

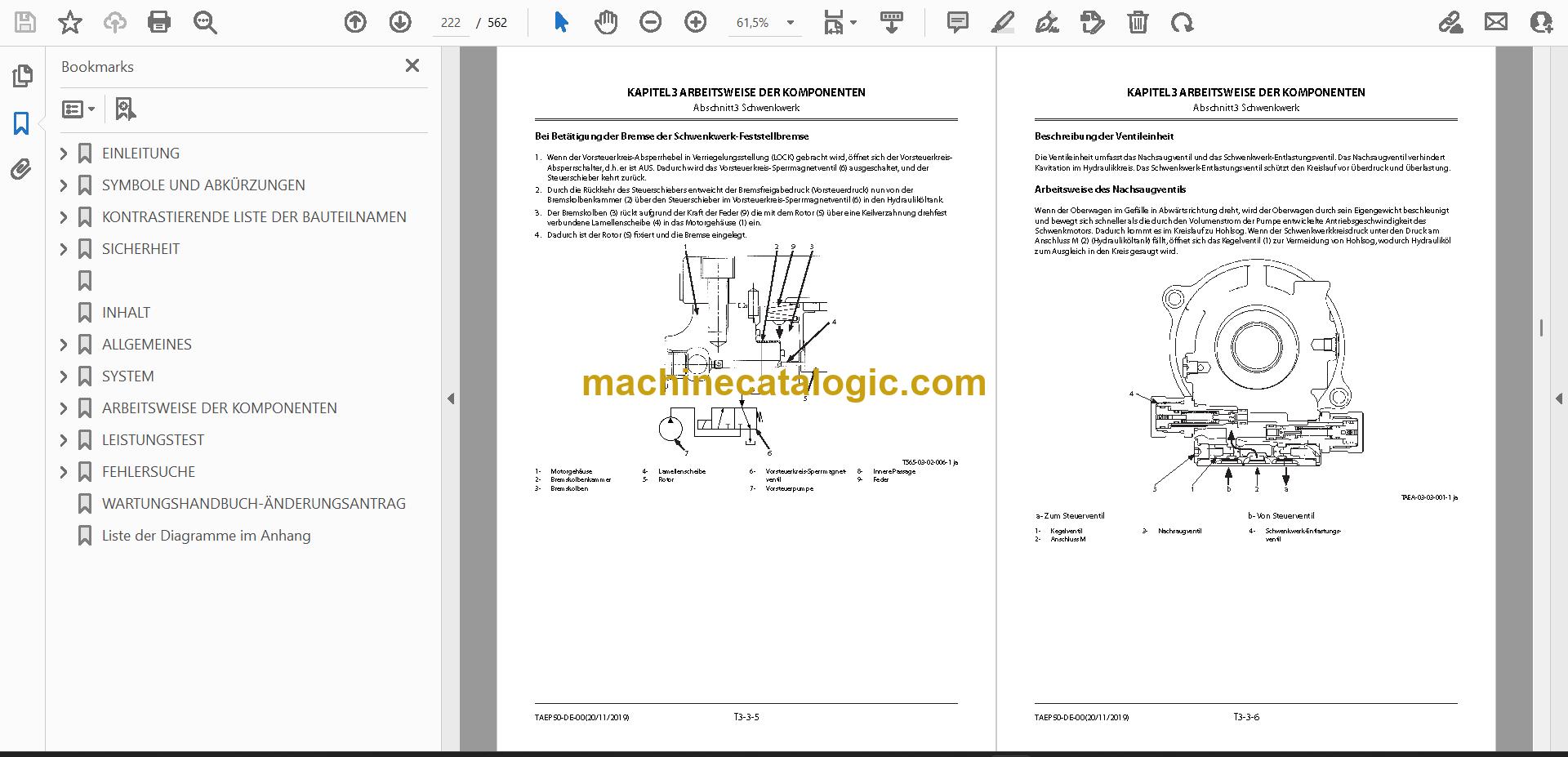

Hier klicken, um die Vorschau anzusehen (PDF)

Schaltpläne enthalten

Zusätzlich zum Handbuch enthält dieser Download die zugehörigen Schaltpläne:

• Circuits_TAEP50-DE-00_ZX48U-6.pdf

Inhaltsverzeichnis:

• EINLEITUNG
• Für den Benutzer
• Zusätzliche Querverweise
• Aufbau des Handbuchs
• Sicherheitswarnsymbole und Signalwörter
• SYMBOLE UND ABKÜRZUNGEN
• KONTRASTIERENDE LISTE DER BAUTEILNAMEN
• SICHERHEIT
• Signalwörter einprägen
• Sicherheitsvorschriften befolgen
• Vorkehrungen für Notfälle
• Lärmschutz
• ALLGEMEINES
• Technische Daten
• Anordnung der Komponenten
• Technische Daten der Komponenten
• SYSTEM
• Steuersystem
• Hydraulik
• Elektrik
• ARBEITSWEISE DER KOMPONENTEN
• Pumpengruppe
• Drehzahlregelventil
• Schwenkwerk
• Steuerventil
• LEISTUNGSTEST
• Sollwerte
• Motortest
• Maschinenleistungstest
• FEHLERSUCHE
• Diagnoseverfahren
• Monitor
• Fehlersuche A
• Fehlersuche B
• Liste der Diagramme im Anhang

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.

Zu dieser Maschine sind außerdem folgende Bände erhältlich:

• Technisches Handbuch — TAEP50-DE
• Werkstatthandbuch (nur auf Englisch) — WAEP50-EN

Hitachi Handbücher auf Deutsch

Alle Hitachi Handbücher
