Hitachi ZX70LCN-3 Hydraulikbagger Technisches Handbuch (Fehlersuche) (TT1P1-G-00)

Der ZX70LCN-3 ist ein Kettenbagger für Erdarbeiten, Abbruch und Tiefbau. Er hebt, lädt, plan­iert und arbeitet mit verschiedenen Anbaugeräten. Zu diesem Band greifen Sie, wenn Sie Störungen systematisch suchen und Messwerte, Leistungstests oder Fehleranzeigen auswerten wollen. Für den täglichen Einsatz in der Werkstatt oder im Fuhrpark ist das die passende Diagnoseunterlage.

Wobei dieses Handbuch hilft

• Prüfen Sie im Bereich LEISTUNGSTESTS die Sollwerte sowie Motor- und Maschinenfunktionstests.
• Messen Sie die vorgesehenen Werte, bevor Sie Hydraulik, Fahrantrieb oder Arbeitsfunktionen weiter eingrenzen.
• Grenzen Sie Fehler im Bereich FEHLERSUCHE mit dem beschriebenen Diagnoseverfahren systematisch ein.
• Prüfen Sie Anzeigen und Meldungen über Monitor, Dr. ZX und ICF.
• Vollziehen Sie die Prüfschritte von der ersten Beanstandung bis zur wahrscheinlichen Fehlerquelle nach.

Für wen das gedacht ist

Das Handbuch richtet sich an Werkstätten, Fuhrparkverantwortliche, Händlertechniker und freie Mechaniker. Es passt zu Betrieben, die einen ZX70LCN-3 betreuen und Störungen selbst messen und eingrenzen wollen.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten eine PDF-Datei mit 407 Seiten in deutscher Sprache. Die Lieferung erfolgt digital, und die Texte lassen sich durchsuchen und kopieren.

Passt es zu meiner Maschine?
Ja, wenn auf dem Typenschild ZX70LCN-3 steht. Das Handbuch trägt die Buch-Nr. TT1P1-G-00 und behandelt auch ZX70-3, ZX70LC-3, ZX75US-3 und ZX85US-3; die Seriennummer Ihrer Maschine vergleichen Sie am Typenschild.

Wie fügt sich das Buch in die Arbeit ein?
Sie nutzen es bei einer konkreten Störung: Messwerte aufnehmen, Leistung prüfen, Anzeige auswerten und den Fehler Schritt für Schritt eingrenzen.

Für einen Hitachi ZX70LCN-3 ist dieses Handbuch die richtige Wahl für die Diagnose. Sie können es jetzt als PDF herunterladen.

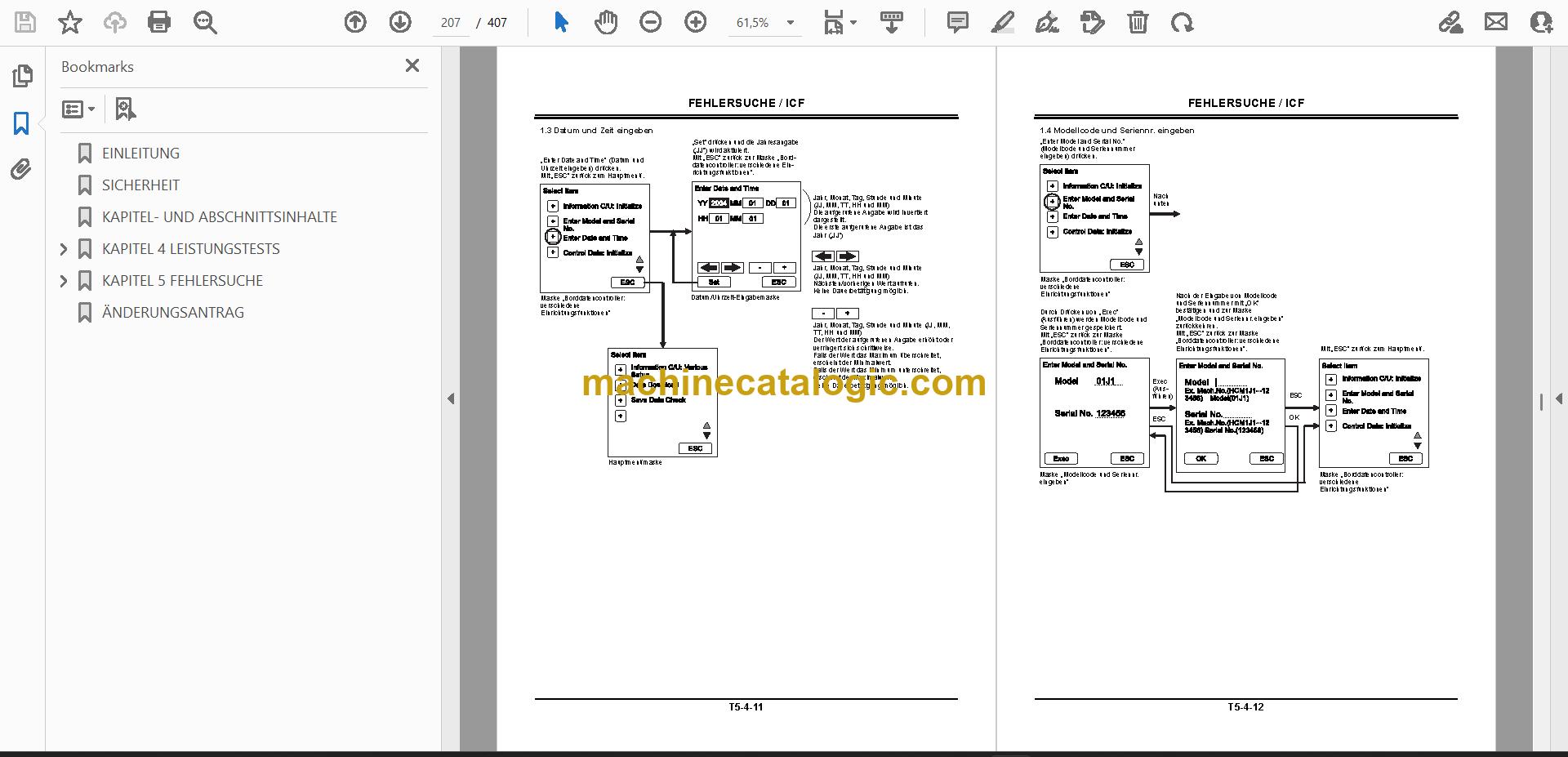

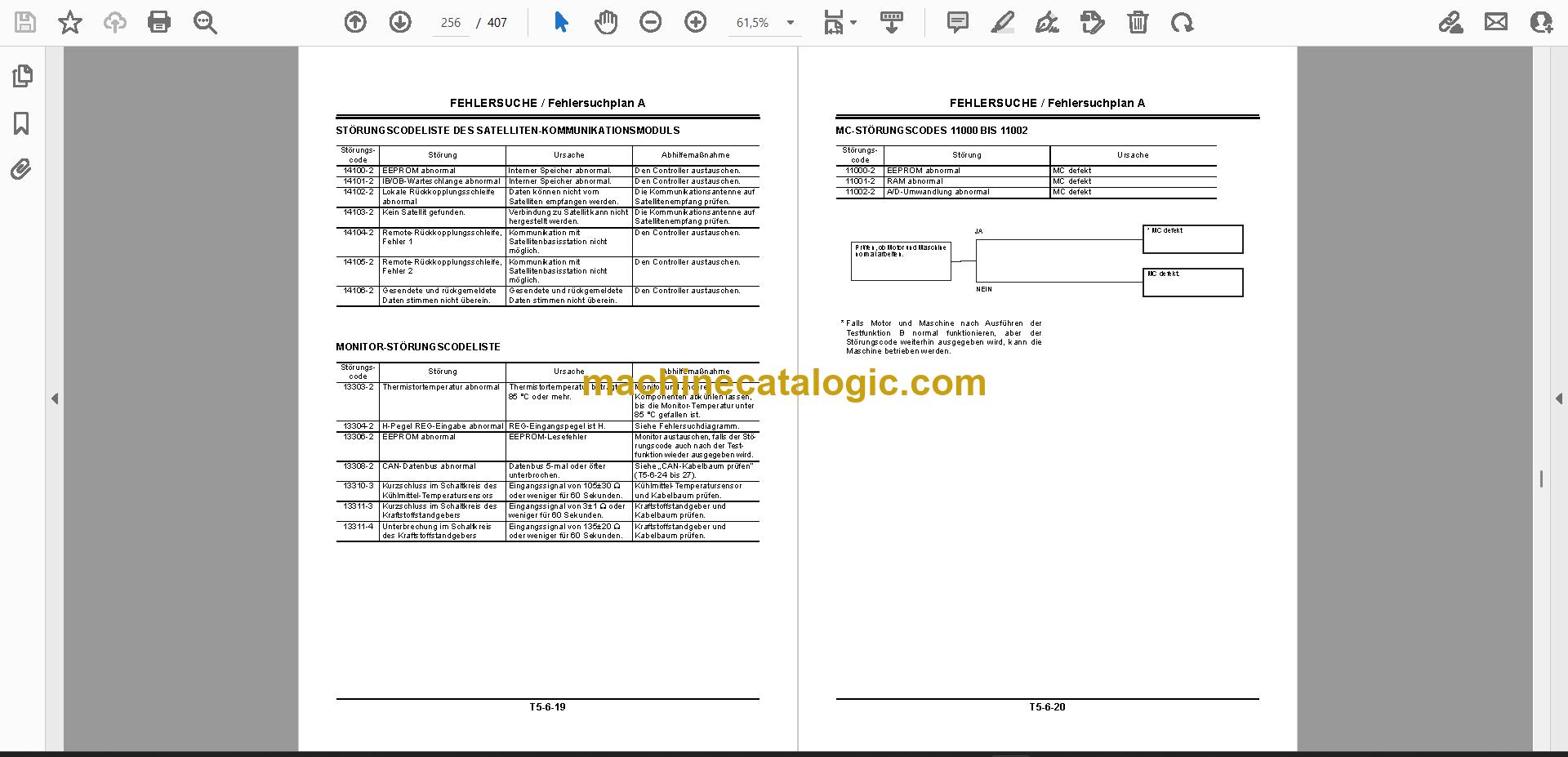

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 4 weitere Hydraulikbagger-Modelle: ZX70-3, ZX70LC-3, ZX75US-3, ZX85US-3

Inhaltsverzeichnis:

• EINLEITUNG
• SICHERHEIT
• KAPITEL 4 LEISTUNGSTESTS
• Abschnitt 1 Einleitung
• Abschnitt 2 Sollwerte
• Abschnitt 3 Motortest
• Abschnitt 4 Maschinenfunktionstest
• KAPITEL 5 FEHLERSUCHE
• Abschnitt 1 Diagnoseverfahren
• Abschnitt 2 Monitor
• Abschnitt 3 Dr. ZX
• Abschnitt 4 ICF

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.
