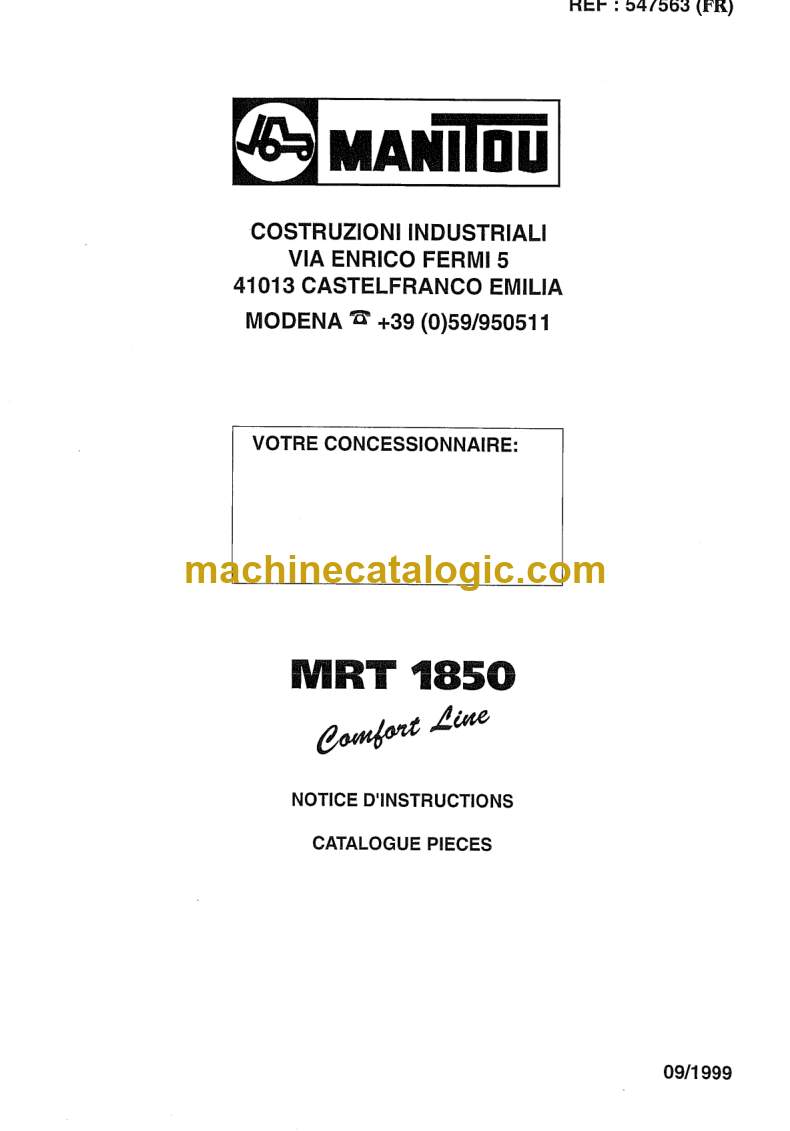

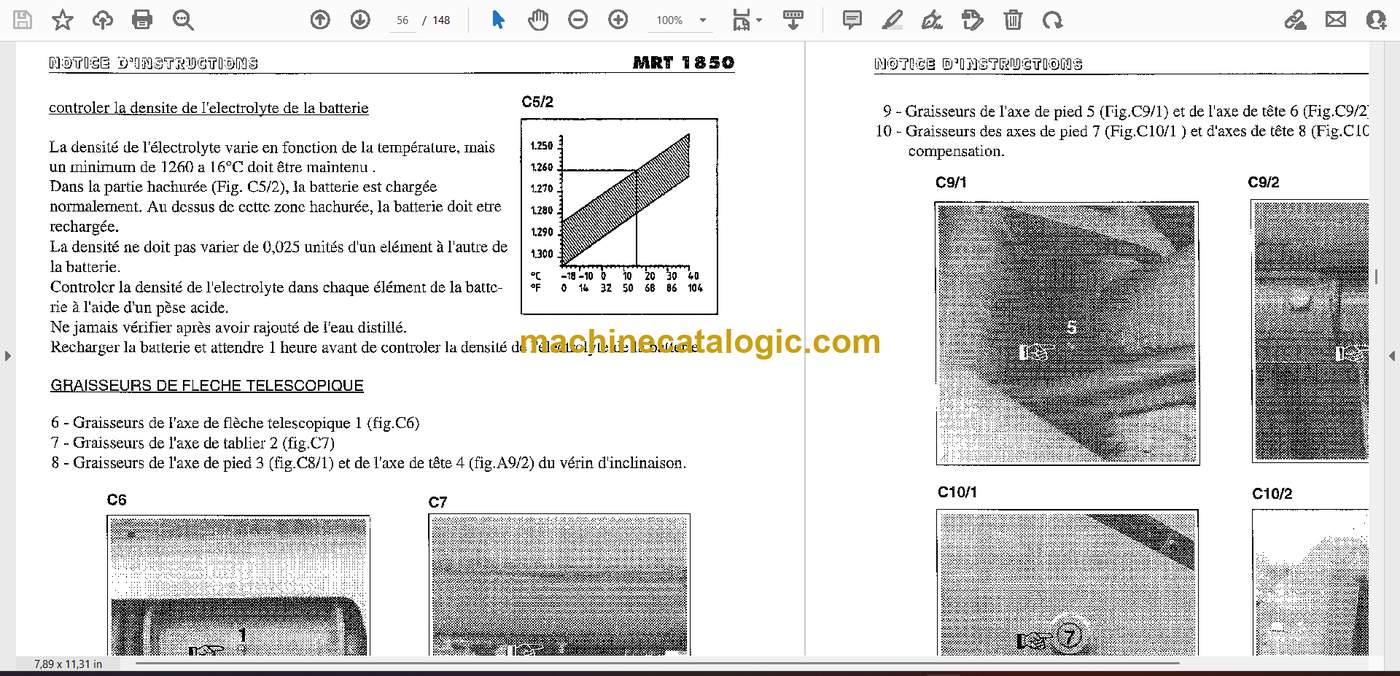

Manitou MRT 1850 Comfort Line Notice D’instructions (547563) (09-1999)

Manitou MRT 1850 Comfort Line Index:

CARACTERISTIQUES

MOTEUR

Type
Perkins 1004-40 TW

Nombre de cylindres
4

Nombre de temps
4

Système d’injection
direct

Séquence d’allumage
1.3.4.2

Jeu de culbuteurs à froid
Admission : 0,20 mm
Échappement : 0,45 mm

Cylindrée
3990 cm³

Alésage
100 mm

Course
127 mm

Rapport volumétrique
17,25:1

Régime nominal
2300 tr/min

Régime au ralenti
720 tr/min

Régime maximum à vide
2460 tr/min

Puissance ISO 14396
123 CV – 91 KW à 2300 tr/min

Couple maxi
434 Nm à 1500 tr/min

CIRCUIT REFROIDISSEMENT

Type
Par eau

Ventilateur double vitesse
2000 tr/min < 85°C
3200 tr/min > 85°C

Nombre de pales
8

Diamètre
810 mm

Thermostat
Début d’ouverture : 75°C / 85°C
Pleine ouverture : 92°C / 98°C

CIRCUIT ELECTRIQUE

Masse
Négative

Batterie
12 V — 120 Ah

Alternateur
12 V — 55 A

Régulateur de tension
incorporé à l’alternateur

Démarreur
12 V

TRANSMISSION

Type
Hydrostatique Rexroth pompe et moteur à cylindrée variable

Boîte de vitesse hydraulique
Mécanique à commande

Nombre de vitesses AV
2

Nombre de vitesses AR
2

Inverseur de marche
Electro-magnétique

FREIN

Type
A disque immergé dans l’huile

Frein de service
Servocassisté à pied, agit sur les roues avant et arrière

Frein de parking
Hydraulique, actionnement négatif agit sur le pont avant

ESSIEU AVANT

Type
directeur

Réducteur moyeu de roue
épicycloïdal

ESSIEU ARRIERE

Type
moteur

Réducteur moyeu de roue
épicycloïdal

PNEUMATIQUES AVANT ET ARRIERE

Dimensions
18 x 22.5 XF Michelin

Pression de gonflage
7 BARS

CIRCUIT HYDRAULIQUE

Circuit mouvements

Type de la pompe
à engrenages

Débit de la pompe à 2300 tr/min
120 l/min

Pression
270 bar

Cylindrée
24-25 cm³

Circuit levage
100 l contrôlé par distributeur Danfoss

Circuit télescope
100 l contrôlé par distributeur Danfoss

Circuit rotation
65 l contrôlé par distributeur Danfoss

Circuit option
65 l contrôlé par distributeur Danfoss

Circuit inclinaison
100 l contrôlé par distributeur Danfoss

Circuit direction

Type
load-sensing

Pression
175 bar

Circuit frein

Servo-assisté par la transmission hydrostatique

Pression
40 bar
