MST M55 Mini Excavator Operation and Maintenance Manual (TR) (03671521)

MST M55 Mini Excavator Index:

İÇİNDEKİLER
1 MAKİNE AÇIKLAMASI ……………………………………………………………………………………………………………………………. 4
1.1. MAKİNE KİMLİK BİLGİLERİ ……………………………………………………………………………………………………………….. 4
2 MAKİNENİN ANA AKSAMI ………………………………………………………………………………………………………………………. 5
2.1. KOL VE KEPÇE MENZİLİ, TOPLAM EBATLAR …………………………………………………………………………………….. 6
2.2. HİDROLİK SİSTEM …………………………………………………………………………………………………………………………… 7
2.3. ŞANZIMAN ……………………………………………………………………………………………………………………………………… 7
2.4. KABİN ………………………………………………………………………………………………………………………………………….. 7
2.5. ERİŞİM …………………………………………………………………………………………………………………………………………… 7
2.6. TEKNİK ÖZELLİKLER VE VERİLER ……………………………………………………………………………………………………. 8
2.7. YÜKLEME VE NAKLİYE ……………………………………………………………………………………………………………………. 8
2.8. NAKLİYE ……………………………………………………………………………………………………………………………………….. 10
2.9. KALDIRMA …………………………………………………………………………………………………………………………………….. 10
3 GENEL GÜVENLİK STANDARTLARI………………………………………………………………………………………………………. 11
3.1. GÜVENLİK VE UYARI İŞARET VE ETİKETLERİ …………………………………………………………………………………. 11
4 GENEL STANDARTLAR ……………………………………………………………………………………………………………………….. 12
4.1. OPERATÖR VE YARDIMCI PERSONELİN GÜVENLİĞİ ………………………………………………………………………. 12
4.2. ÇALIŞTIRMA GÜVENLİĞİ ……………………………………………………………………………………………………………….. 12
4.3. KULLANIM GÜVENLİĞİ …………………………………………………………………………………………………………………… 13
4.4. DURDURMA VEYA PARK İÇİN GÜVENLİK ÖNLEMLERİ …………………………………………………………………….. 14
4.5. TAŞIMA VE KALDIRMA …………………………………………………………………………………………………………………… 14
4.6. KOL MENZİLİ – ŞEMA ……………………………………………………………………………………………………………………… 15
4.7. KALDIRMA KAPASİTESİ (daN) ………………………………………………………………………………………………………… 16
5 KUMANDA PANELİ ………………………………………………………………………………………………………………………………. 17
5.1. KABİN VE KOLTUK ………………………………………………………………………………………………………………………… 17
5.2. EMNİYET KEMERLERİ ……………………………………………………………………………………………………………………. 18
5.3. KUMANDA DÜĞMELERİ VE YARDIMCI DÜĞMELER ………………………………………………………………………….. 18
5.4. SİGORTA KUTUSU ………………………………………………………………………………………………………………………… 21
5.5. ÇALIŞTIRMA………………………………………………………………………………………………………………………………….. 22
5.6. DURDURMA ………………………………………………………………………………………………………………………………….. 24
5.7. MAKİNE HAREKET KUMANDALARI …………………………………………………………………………………………………. 25
5.8. HAREKET VE DÖNÜŞLER ………………………………………………………………………………………………………………. 26

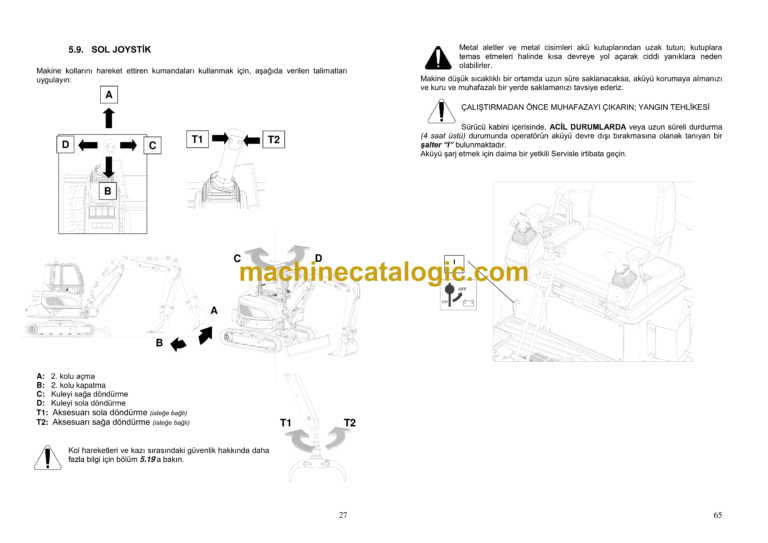

5.9. SOL JOYSTİK ………………………………………………………………………………………………………………………………… 27
5.10. SAĞ JOYSTİK ………………………………………………………………………………………………………………………………… 28
5.11. TESVİYE BIÇAĞININ KULLANIMI …………………………………………………………………………………………………….. 29
5.12. KUMANDA PEDALLARI …………………………………………………………………………………………………………………… 29
5.13. HPTO KUMANDA PEDALI ……………………………………………………………………………………………………………….. 30
5.14. SOL KUMANDA PANELİ ………………………………………………………………………………………………………………….. 31
5.15. SAĞ KUMANDA PANELİ …………………………………………………………………………………………………………………. 32
5.16. ACİL DURUM KUMANDALARI VE MANEVRALARI ……………………………………………………………………………… 32
5.17. EKSKAVATÖRLE ÇALIŞMA …………………………………………………………………………………………………………….. 33
5.18. BİRİNCİ KOL ………………………………………………………………………………………………………………………………….. 36
6 EKİPMAN VE AKSESUARLAR ………………………………………………………………………………………………………………. 38
6.1. STANDART KEPÇENİN DEĞİŞTİRİLMESİ …………………………………………………………………………………………. 38
6.2. HIZLI BAĞLANTI: KEPÇE TAKMA VE DEĞİŞTİRME …………………………………………………………………………… 39
6.3. HİDROLİK PTO. ……………………………………………………………………………………………………………………………… 42
6.4. EKSKAVATÖR KOLUNDA KULLANIMI TAVSİYE EDİLEN HİDROLİK KIRICILARIN LİSTESİ …………………….. 45
6.5. STANDART ÖZELLİKLER: ………………………………………………………………………………………………………………. 45
6.6. İSTEĞE BAĞLI ÖZELLİKLER …………………………………………………………………………………………………………… 46
6.7. KABİN …………………………………………………………………………………………………………………………………………. 47
7 RUTİN BAKIM ……………………………………………………………………………………………………………………………………… 49
7.1. ÖN BİLGİ ………………………………………………………………………………………………………………………………………. 49

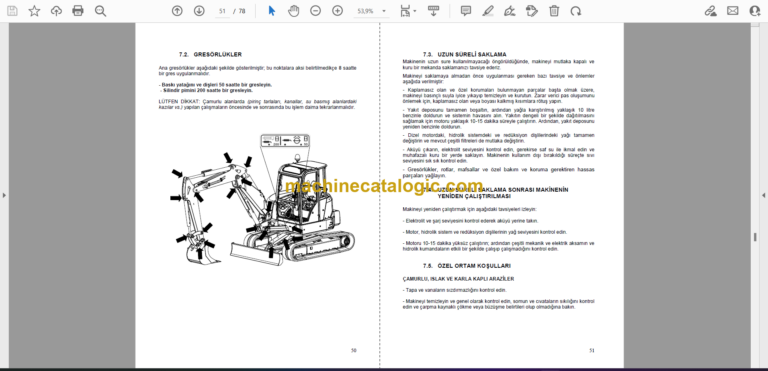

7.2. GRESÖRLÜKLER …………………………………………………………………………………………………………………………… 50
7.3. UZUN SÜRELİ SAKLAMA ………………………………………………………………………………………………………………… 51
7.4. UZUN SÜRELİ SAKLAMA SONRASI MAKİNENİN YENİDEN ÇALIŞTIRILMASI……………………………………….. 51
7.5. ÖZEL ORTAM KOŞULLARI: …………………………………………………………………………………………………………….. 51
7.6. PALET KONTROLÜ VE GERGİNLİK AYARI ……………………………………………………………………………………….. 53
7.7. İKMAL, İNCELEMELER VE KONTROLLER ………………………………………………………………………………………… 56
7.8. YAKIT SİSTEMİ ……………………………………………………………………………………………………………………………… 58
7.9. DİZEL MOTORUN BOŞALTILMASI …………………………………………………………………………………………………… 59
7.10. HİDROLİK SİSTEM …………………………………………………………………………………………………………………………. 60
7.11. DİZEL MOTOR SOĞUTMA SİSTEMİNDE İKMAL, İNCELEMELER VE KONTROLLER ……………………………… 61
7.12. DİZEL MOTORUN BAKIMI ……………………………………………………………………………………………………………….. 61
7.13. MOTOR HAVA FİLTRESİNİN DEĞİŞTİRİLMESİ………………………………………………………………………………….. 61
7.14. SOMUN VE CIVATALARIN SIKILIK KONTROLÜ …………………………………………………………………………………. 62
7.15. HİDROLİK SİSTEM BASINÇ AYARI ………………………………………………………………………………………………….. 63
7.16. AKÜ …………………………………………………………………………………………………………………………………………. 64
7.17. İKMAL TABLOSU ……………………………………………………………………………………………………………………………. 66
7.18. BAKIM PROGRAMI …………………………………………………………………………………………………………………………. 67

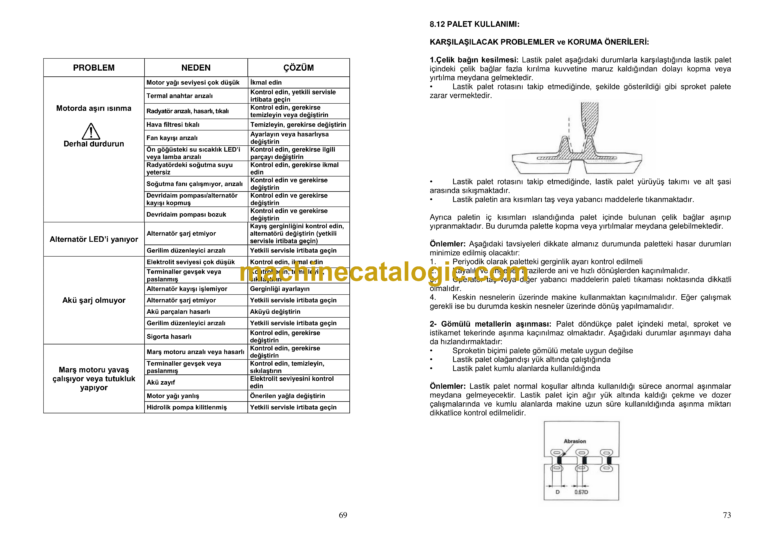

8 SORUN GİDERME: NEDEN VE ÇÖZÜM …………………………………………………………………………………………………. 68
8.1. MOTOR…………………………………………………………………………………………………………………………………………. 68
8.2. HİDROLİK SİSTEM …………………………………………………………………………………………………………………………. 70
9 BAKIM NOTLARI ………………………………………………………………………………………………………………………………….. 78
