Volvo 5350B 4×4 BM Articulated Hauler Dump Truck Parts Manual
Volvo 5350B 4×4 BM Articulated Hauler Dump Truck Index:
(2) ENGINE WITH MOUNTING AND EQUIPMENT

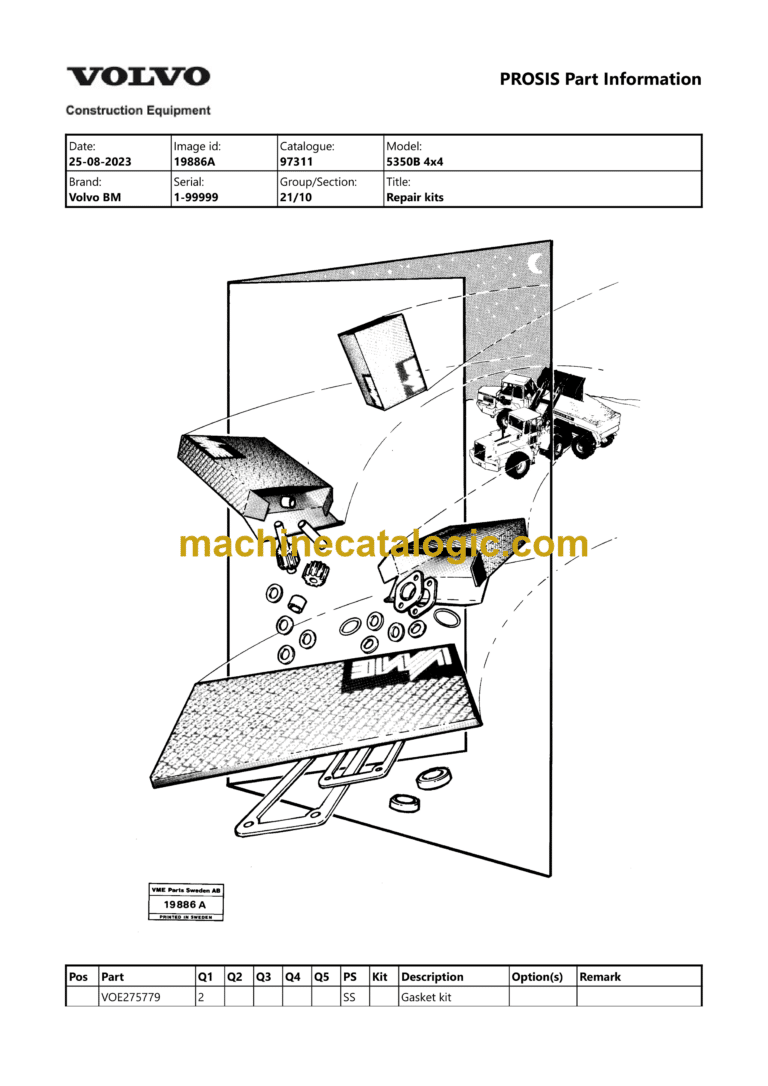

21 10 Repair kits
21 25 Engine suspension. TD 70 G, TD 71 GA I
21 50 Engine with fitting parts. TD 70 G B
21 100 Cylinder block td 70 g
21 150 Crankshaft td 70 g
21 200 Camshaft td 70 g
21 250 Timing gear and timing gear cover Td 70 G
21 300 Cylinder head td 70 g
21 450 Engine installation components. TD 71 GA B
21 500 Cylinder block td 71 ga
21 550 Crankshaft td 71 ga
21 600 Camshaft. TD71GA
21 650 Tim.gear casing and gears TD71GA
21 700 Cylinder head TD71GA
22 100 Oil pump TD70G
22 150 Housing-oilfilter TD70G
22 200 Oil cooler with fitting parts TD70G
22 250 Oil cooler TD70G
22 350 Lubricating system. TD 71 GA E
22 400 Oil pump TD71GA
22 425 Oil filter
22 450 Housing-oilfilter TD71GA
22 500 Oil cooler TD71GA
23 50 Fuel system. TD 70 G
23 100 Fuel pipe-injectors td 70 g
23 150 Fuel tank
23 200 Fuel injection pump with fitting parts Td 70 G
23 250 Fuel injection pump td 70 g
23 300 Centrifugal governor td 70 g
23 350 Smoke limiter td 71 g, td 71 ga
23 400 Feed pump td 70 g
23 450 Injector td 70 g
23 500 Fuel filter td 70 g
23 550 Fuel filter. 99368
23 600 Fuel filter. 90520
23 650 Fuel system. TD 71 GA E
23 700 Fuel pipe – fuel tank td 71 ga
23 750 Fuel pipes, fuelinjec.pumpfuel filter Ta 71 Ga
23 800 Fuel pipes- injector td 71 ga
23 850 Fuel injection pump with fitting parts Td 71 Ga
23 875 Fuel injection pump td 71 ga
23 900 Centrifugal regulator ta 71 ga
23 950 Feed pump td 71 ga
23 1000 Injector td 71 ga
23 1050 Fuel filter td 71 ga
25 50 Inlet system
25 100 Air filter
25 110 Air filter
25 125 Air filter. 99799
25 150 Exhaust system
25 200 Exhaust-heating. 99672, SER NO – 4048
25 300 Exhaust gas purification. 90214, 90391
25 350 Torque converter regulator with Control Uni
25 450 Turbo compressor with fitting parts. TD 70 G
25 475 Turbo compressor with fitting parts. TD 71 GA
25 500 Turbo-compressor. TD 70 G
25 525 Turbo-compressor. TD 71 GA
25 550 Exhaust pressure regulator with Fitting Parts
25 600 Exhaust pressure regulator
26 50 Cooling system
26 100 Radiator, fitting
26 150 Fan, fitting and drive
26 200 Water pump with fitting parts. TD 70 G
26 225 Water pump and thermostat housing. TD 71 GA D
26 250 Belt transmission
26 300 Oil cooler
26 350 Oil filter. PROD NO – 2950
26 400 Oil filter
27 50 Regulator control
27 100 Pedal
(3) ELEC. SYSTEM; WARNING SYSTEM; INFORMATION SYSTEM; INSTRUMENTS
31 50 Battery with assembling details
32 50 Alternator with assembling details
32 100 Alternator. SER NO – 2177
32 150 Alternator. SER NO 2178 –
32 200 Alternator
33 100 Startermotor. TD 70 G, MO – 154030
33 150 Startermotor. TD 70 G, MO 154031 –
33 200 Startermotor. TD 70 GA, PROD NO 2761 – 4
35 100 Lighting, tractor
35 150 Lighting, trailer
35 250 Headlamp
35 300 Headlight. 99440
35 450 Revolving warning light. 99059
35 500 Revolving warning light. 90848
36 100 Windscreen washer and wiper
36 200 Pre-heater
36 350 Headlight washer. 99049

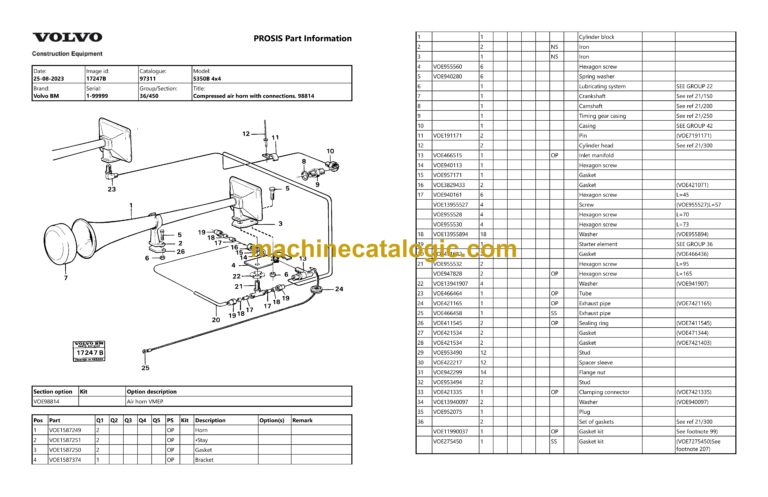

36 450 Compressed air horn with connections. 98814
37 50 Electrical system, cab
37 100 Electrical system, tractor
37 150 Electrical system, trailer
37 300 Distribution box, left
37 350 Distribution box, right
38 50 Instrument panel
38 100 Instrument panel, middle
38 150 Instrumentpanel, left
38 200 Instrumentpanel right
(4) POWER TRANSMISSION
41 50 Power transmission
41 400 Pump drive with fitting parts
41 450 Pump drive
42 100 Gear box. ALLISON, SER NO – 2950
42 350 Range selector controls
42 400 Gear selector

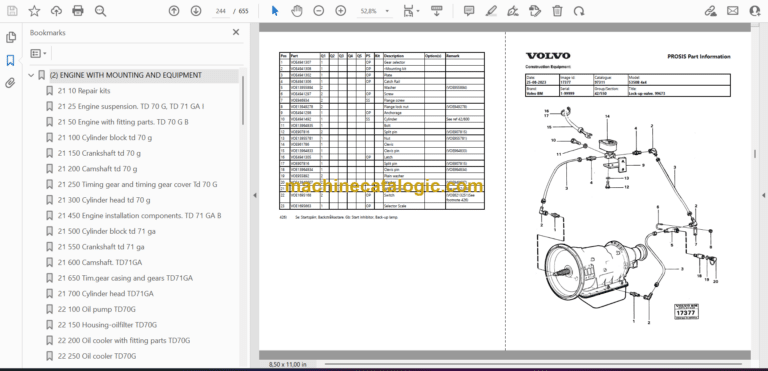

42 550 Lock-up-valve. 99673
42 650 Comp. air controls
42 700 Comp. air controls 1. protect.valve, valve platecear An L
42 750 Comp. air controls 2. diff. contr.shuttle valve Till Nr 2
42 800 Air cylinder
42 850 Pneumatic cylinder
42 1000 Gearbox-housing-oil dipst. ZF, SER NO 3500
42 1025 Oil dipstick
42 1050 Oil distributor
42 1100 Clutch. A, B
42 1150 Clutch. D _
42 1200 Clutch. E, F
42 1250 Clutch. G
42 1300 Output gear
42 1350 Selector valves
42 1400 Valves
42 1450 Oil sump
42 1500 Torque converter
42 1550 Peripherie parts
43 50 Drop box, fitting
43 100 Transfer gear box
43 150 Upper shaft
43 200 Intermediate shaft
43 225 Speedometer drive
43 235 Drive shaft drop box. FL 652
43 250 Drive shaft drop box. FL 652 B
43 300 Lower shaft
43 350 Differential
43 400 Pump drive
43 500 Control for high and low gear
43 550 Control for high and low gear
45 100 Power shafts
45 150 Propeller shaft, trailer. 6 x 6
45 160 Propeller shaft, trailer. 4 x 4
45 165 Propeller shaft
45 175 Propeller shaft Tillv Nr 2915 –
45 200 Propeller shaft
46 100 Drive shaft, front. PROD NO 23527, AH 54 A L
46 150 Drive shaft, front. PROD NO 23549, AH 54 E L
46 300 Drive shaft, rear. PROD NO 23528, AH 54 B
46 350 Drive shaft, rear. PROD NO 23550, AH 54 F
46 400 Drive shaft, rear. PROD NO 23537, AH 54 C
46 450 Drive shaft, rear. PROD NO 23555, AH 71 B
46 550 Drive shaft, rear. PROD NO 23538, AH 54
46 700 Final drive
46 750 Final drive
46 800 Final drive
46 850 Final drive
46 950 Differential lock
47 50 Bogie
47 75 Rear axle suspension. 4 x 4
47 100 Bogie-wheel suspension
47 150 Bogie-wheelaxie ta 54 and ta 54b Prod Nr 23536
(5) BRAKE
51 50 Disc brake
51 100 Parking brake
51 150 Parking brake
52 50 Hydraulic brake-system tractor
52 100 Hydraulic brake system, trailer 6 x 4, 6 x 6
52 150 Hydraulic brake system, trailer 4 x 4 4
55 50 Barking brake, tractor pneumatic system foot Board
55 100 Parking brake
55 150 Parking brake valve
55 200 Quick-release valve
56 50 Pneumatic system
56 100 Feed lines
56 150 Brake circuit 1, tractor
56 200 Brake circuit 1, trailer 6 × 4, 6 x 6
56 225 Brake circuit, trailer 4 x 4
56 250 Brake system 2
56 300 Hoses over hitch
56 350 Foot-brake valve fitting
56 400 Footbrake valve
56 450 Air compressor with fitting parts SER NO – 2760
56 475 Air compressor with fitting parts SER NO 276
56 500 Compressor SER NO – 2760
56 510 Air compressor
56 525 Compressor SER NO 2761 –
56 550 Brake cylinder
56 575 Brake cylinder 99617
56 600 Regulator
56 650 Anti-freeze reservoir
56 700 Relay valve
56 750 Brake unit
56 800 Eg-brake equipment 99590
56 850 Load-sensitive valve 99590
(6) STEERING
61 100 Front axle suspension
64 25 Steering system
64 50 Steering gear
64 100 Steering linkage
64 125 Drag link SER NO 2890 –
64 150 Rack gear
64 250 Steering cylinder
64 300 Steering unit
(7) FRAME; SPRINGS; DAMPING; AXLE SUSPENSION; WHEEL, TRACK UNIT
71 50 Frame for tractor
71 100 Hitch
71 150 Trailer frame and trailer body
71 250 Rear flap, mechanical. 98491
71 300 Extra flap 99616
76 100 Shock absorbers
77 50 Wheel equipment 99473, 99475, 99598, 99599
77 100 Wheel equipment 99479, 99595, 99596, 99600
77 150 Wheel equipment 90086, 99597, 99833, 99834
77 200 Wheel equipment 90533, 90551, 99573, 99574
(8) MACHINERY HOUSE; CAB; EXTERIOR TRIM PARTS ANYWHERE
81 50 Drivers cab
81 200 Door 1

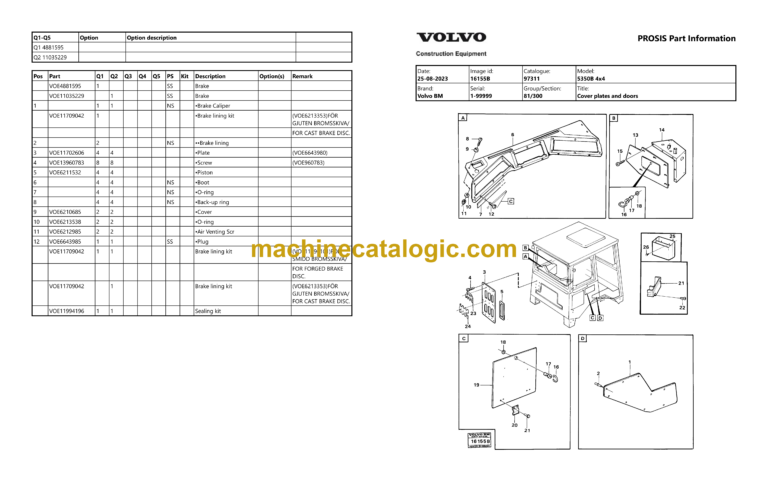

81 300 Cover plates and doors
82 100 Engine hood
82 150 Hood lock
82 300 Mudguards, rear 99604, 99605
82 350 Mudguards, rear 99692, 99693
82 400 Mudguards, rear, off road 99694, 99695
82 500 Running board, folding
82 550 Running board 99156
84 100 Rear view mirrors and sun vizors
85 100 Drivers seat with fitting part
85 150 Driver’s seat SER NO – 2889
85 175 Driver’s seat SER NO 2890 –
85 200 Folding seat 90671, 99128
85 300 Floor
86 100 Protecting plates
86 150 Mudguards and splash guard
86 175 Broader mudguards 90017, 90018 _
86 200 Wheel-housing plates
86 300 Protective grid
87 100 Cab ventilation
87 200 Fan 90519, 98777
87 300 Air-conditioning, cooling plant 90519, 98777
87 350 Air conditioning, condenser, fitting 90519, 98777
87 400 Air conditioning, compressor, fitting
87 425 Air compressor 98778, 98788
87 450 Air-conditioning, conditioning unit 98778
88 50 Radio panel 99296
89 250 Insulation, drivers cab
89 300 Tool box 99061, PROD NO – 2746, STD 2747
89 350 Tools 99589
89 400 Decals
89 450 Decals
89 500 Lgf-sign 99698
89 550 Protecting roof 90212
(9) HYDRAULIC SYSTEM, DIGGING, HANDLING, GRADING EQUIPM, MISC. EQUIP
91 100 Pipes, hoses and joints. 6 x 4, 6 × 6, SER NO – 2331
91 110 Pipes, hoses and joints. 6 × 4, 6 × 6, SER NO 2332
91 125 Pipes, hoses and joints. 4 x 4
91 150 Hydraulic system clips
91 200 Hydraulic system components
91 250 Hydraulic tank
91 275 Hydraulic pumps with fitting parts. SER NO 2332
91 300 Hydraulic pump
91 350 Hydraulic motor
91 400 Filter
91 450 Filter
91 550 Pressure sensor
91 575 Valve block with fitting parts. SER NO 2332
91 600 Check valve
91 650 Damping cylinder
91 700 Shut-off valve
91 750 Pilot and tipping valve fitting. SER NO – 2123
91 800 Pilot and tipping valve fitting. SER NO 2124 – 2331
91 825 Pilot and tipping valve fitting. SER NO 2332
91 830 Steering valve. 4 x 4
91 850 Pilot and tipping valve. SER NO – 2123
91 900 Pilot and tipping valve. SER NO 2124
91 950 Tipping control. 6 X 4, 6 X 6
91 975 Tipping control. 4 x 4
91 1020 Hydraulic tipping cylinder. 6 × 4
91 1021 Hydraulic tipping cylinder. 6 x 4
91 1025 Hydraulic tipping cylinder 6 x 6, SER NO – 3859
91 1026 Hydraulic tipping cylinder 6 x 6, SER NO 3860
91 1030 Hydraulic tipping cylinder 4 x 4
91 1050 Tipping valve 6 x 4, 6 x 6
91 1060 Tipping valve 4 x 4
91 1100 Spool control for tipping valve 99671
91 1150 Air dump system 99671
92 100 Draft hook 90392, 98565
95 50 Dumper basket heating 90214, 90391
99 50 Emergency equipment 90389
