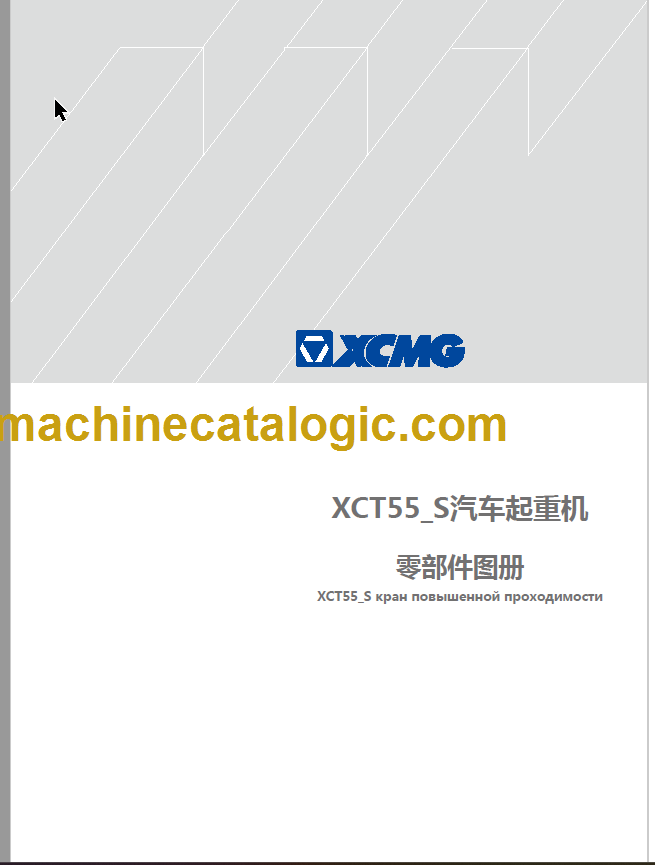

XCMG XCT55S Truck Crane Spare Parts Catalog

This is the factory spare parts catalog for the XCMG XCT55_S truck crane — the kind of book you keep within arm’s reach when a job goes sideways and you need to identify a component fast. The manual is bilingual (Chinese and Russian), which makes it especially useful for fleets operating across Eastern Europe, Central Asia, and Russian-speaking markets where XCMG cranes are common on infrastructure and lifting jobs.

What this manual helps you do

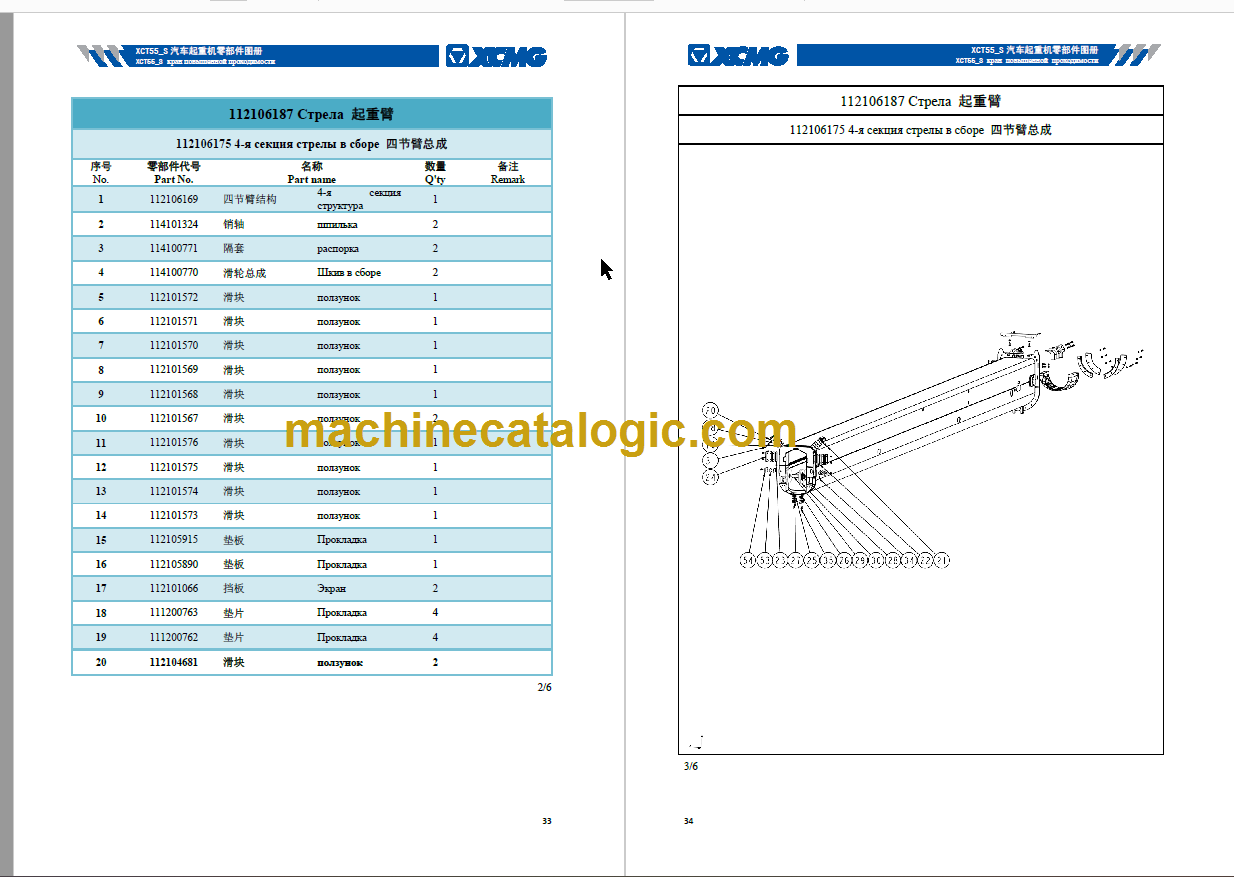

Identify every component on the crane down to the bolt, washer, and pin. Each assembly is broken down with a numbered exploded view paired with a parts table that lists the official XCMG part number, Chinese designation, Russian designation, quantity per assembly, and the relevant GB standard reference where applicable. When a slide block on the third boom section needs replacement, you go to the boom section, match the diagram callout, read off the part number, and order it. No guesswork.

Who this is for
Independent service shops working on Chinese mobile cranes, parts buyers at dealerships, fleet maintenance teams managing XCMG equipment, and anyone reselling components who needs to verify the correct part fits this exact model.

FAQ
Q: Is this the same catalog the dealer uses?
A: Yes — this is the original XCMG factory parts catalog, not a rewrite or summary.

Q: Can I search inside the PDF?
A: Yes, the PDF is fully searchable by part number and Cyrillic or Chinese text.

Q: Will this work for older XCT55 variants?
A: This catalog is specific to the XCT55_S configuration. Earlier or later XCT55 sub-variants may have different part numbers, so check your machine’s plate before ordering.

Bottom line: if you service or supply parts for the XCT55_S, this is the reference you want on your desk.

Index:

前 言 …………………………………………………………… V
PREFACE ……………………………………………………….. VII
112106639 автокран 汽车起重机 ……………………………………….. 2
112101436 подъемный крюк 起重吊钩 …………………………………. 4
112106187 Стрела 起重臂 …………………………………………… 8
112106190 Основная стрела в сборе 基本臂总成 ……………………….. 12
112106165 Вторая секция стрелы в сборе 二节臂总成 ……………………. 22
112106168 3-я Секция стрелы в сборе 三节臂总成 ………………………. 26
112106175 4-я секция стрелы в сборе 四节臂总成 ………………………. 32
112106158 Пятая секция стелы в сборе 五节臂总成 ……………………… 42
112106159 Выдвижной механизм 伸缩机构 …………………………… 50
112106443 поворотная платформа 转台 ………………………………… 66
112104882 опорно-поворотный подшипник 回转支承……………………… 70
112105927 механизм поворота 回转机构 ……………………………….. 72
800358035 редуктор поворота 回转减速机 ……………………………. 74
803000179 двигательA2F80W2Z2 马达A2F80W2Z2 …………………….. 78
112106641 Гидравлическая система транспортного трубопровода 上车液压系统配管 80
112106620 Пилотные управляющие трубопроводы 先导控制配管 …………… 82
112106619 Обратный трубопровод и дренаж 进回油及泄漏配管 ……………. 90
112106615 Трубопровод механизма выдвижения 伸缩变幅配管……………. 102
112106634 Пилотные управляющие трубопроводы 先导控制配管 ………….. 112
112106611 Поворотные трубопроводы 回转配管 ………………………. 122
112106629 Трубопроводы главного подъема 主起升配管 ………………… 128
112106614 Трубопровод подъема 起升配管 …………………………… 136
112106369 Гусек 副起重臂 ………………………………………… 146
110204129 Гусек в сборе 副臂装配总成 ……………………………… 150
114100482 поддержка 支撑 ………………………………………. 166
114100507 поддержкаIII 支撑III …………………………………… 168
118600248 Одинарный блок на оголовке стрелы 臂端单滑轮 ……………….. 170
111700114 Направляющее колесо в сборе 导向轮总成 …………………… 172
110202819 Капот 机棚 ……………………………………………. 174
112106637 противовес 平衡重 ……………………………………… 176
112106631 副配重 …………………………………………….. 178
111701495 Вспомогательный крюк 副起重钩 …………………………… 180
112105835 Канат и такелаж 钢丝绳及索具 …………………………….. 182
112105837 Стропы и такелаж главной лебедки 主卷扬钢丝绳及索具 ……….. 184
112105838 Вспомогательный канат лебедки и такелаж 副卷扬钢丝绳及索具 … 186
112106860 Фиксирующие средства поворотного стола 转台固定装置 ………… 188
110902726 Кабина оператора 操纵室 …………………………………. 190
114000867 Кабина оператора в сборе 操纵室总成 ……………………… 192
112106644 XCT55_S.08подъёмный механизм XCT55_S.08 起升机构 …………. 198
800351175 Редуктор лебедки 卷扬减速机 ……………………………. 202
II
XCT55_S 汽车起重机零部件图册
XCT55_S кран повышенной проходимости
803000137 двигатель 马达 ……………………………………….. 206
112106534 Телескопические цилиндры в сборе 伸缩油缸总成 ……………… 210
112106536 Телескопические цилиндрыI 伸缩油缸I …………………….. 212
112106535 Телескопические цилиндрыII 伸缩油缸II …………………… 216
112106570 установка для кондиционирования воздуха 空调装置 ……………. 220
112104833 Стреловой цилиндр 变幅油缸 ……………………………… 222
112106643 вспомогательный подъемный механизм 副起升机构 …………….. 226
800351175 Редуктор лебедки 卷扬减速机 ……………………………. 228
803000137 двигатель 马达 ……………………………………….. 232
135607995 Автокран шасси 汽车起重机底盘 …………………………… 236
137800132 установка для кондиционирования воздуха 空调装置 ………….. 242
135605898 кронштейн стрелы 吊臂支架 …………………………….. 248
135605912 Гидравлический бак в сборе 液压油箱总成 ………………….. 250
135800891 Цилиндр пятой выносной опоры 第五支腿油缸 ………………. 252
134901633 пятая выносная опора 第五支腿 ………………………….. 254
135800550 система рулевого управления 转向系统 …………………….. 258
135801366 Гидравлическая система рулевого управления 转向液压系统 …….. 262
137602268 кожух двигателя 发动机罩 ………………………………. 266
135800625 воздушный фильтр 空滤器 ………………………………. 270
135608173 воздушный резервуар в сборе 贮气筒安装 …………………… 274
135601969 управления трансмиссией 变速器操纵 ……………………… 278
112101315 Крепежное приспособление для подъема крюка 起重钩固定装置 …. 280
135606192 Выдвижение выносных опор, в сборе 活动支腿总成 …………… 282
135605925 горизонтальный цилиндр 水平油缸 ……………………….. 288
135607676 Установка батарей 电瓶箱安装 …………………………… 290
135606619 маслонасосная установка 油泵装置 ……………………….. 292
135607919 Кабина оператора 驾驶室 ……………………………….. 294
135607925 крепление двигателя 发动机安装 …………………………. 318
137600050 первая ось в сборе 一轴总成 …………………………….. 326
135200500 Установка запасной шины 备胎安装 ……………………….. 346
137401272 монтаж шин 轮胎总成 …………………………………. 348
135607918 Система освещения шасси 底盘照明系统 …………………… 350
136100854 Установка коробки передач 变速箱安装 …………………….. 352
135605887 приводной вал 传动轴 ………………………………….. 358
135608171 Третья ось в сборе 三轴总成 …………………………….. 360
135608172 4-я ось в сборе 四轴总成 ……………………………….. 362
134701716 ватерпас 水平仪 ………………………………………. 364
135605926 Вертикальный цилиндр 垂直油缸 …………………………. 366
135607610 топливный бак 燃油箱 …………………………………. 374
135608175 Пневматический клапан установка 气路阀安装……………….. 376
137800756 Задняя подвеска 后悬架 ………………………………… 394
137600045 Вторичный вал в сборе 二轴总成 …………………………. 396
137500022 Передняя подвеска 前悬架 ………………………………. 404
135607952 установка каталитического глушителя 催化消声器安装 …………. 408
135608008 Поверхность для прохода в сборе 走台板安装 ………………… 410

135607959 Система отопления Система охлаждения 冷却液加热系统 ………. 420
135607975 Система подачи мочевины 尿素供给系统 ……………………. 424
135607684 Центральный ротор 中心回转体 ………………………….. 426
135607659 крепление радиатора 散热器安装 …………………………. 430
137503209 гидравлическая система трубопровод шасси в сборе 下车液压系统配管
……………………………………………………………. 436
137503210 гидравлическая система трубопровод шасси в сборе 下车液压系统配管
……………………………………………………………. 458
137503201 Система управления выносных опор 支腿操纵系统 ……………. 478
135608011 монтаж шин 轮胎总成 ………………………………….. 482
135607900 Установка жгута проводов 大梁线束安装 ……………………. 484
135608177 Пластина шасси 下车标牌 ………………………………. 488
135608178 Пневматическая система трубопроводов 气路系统布管 …………. 492
112106598 Электрическая система автомобиля 上车电气系统 ………………. 504
112106602 Электрическая система кабины оператора 操纵室电气 …………. 506
112106592 Электрическая система поворотной платформы 转台电气 ……….. 524
112106582 Электрическая система стрелы 起重臂电气 ………………….. 528
112106585 Электрическая система гуська 副臂电气 ……………………. 532
111701411 Шкив оголовка стрелы, электрика 臂端滑轮电气 ……………… 534
112106605 Система ограничения грузового момента в сборе 力矩限制器系统总成 536
112106599 Система ограничения грузового момента в сборе 力矩限制器系统总成 538
112106573 风速仪选装包 ……………………………………….. 540
112106581 EAC EAC 认证选装包 ………………………………….. 542
112106609 Электрическая система гуська 副臂电气 ……………………. 544
