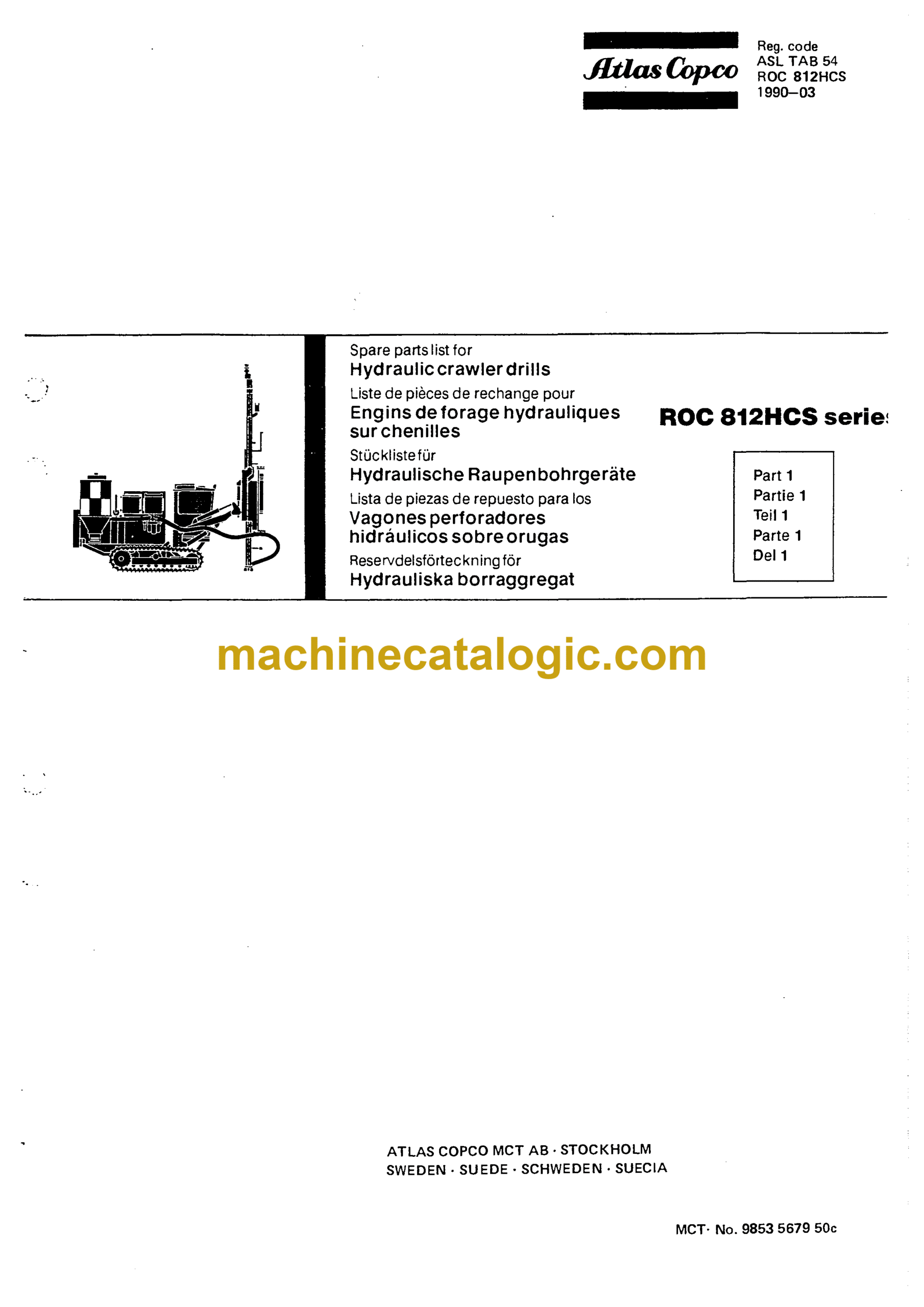

Atlas Copco 812HCS Series ROC Parts Manual (9853 5679 50c)

Atlas Copco 812HCS Series ROC Index:

ROC 812HCS-00, -02 and -00LM
Wagon frame with track frames * ROC 812HCS-00 13
Track frame right 3216 5356 80, left 3216 5358 80 15
Track chain 3215 5990 80 16
Front wheel 3216 1687 81 17
Track roller 3216 2108 80 18
Track roller 3216 2104 80 19
Support roller 3217 3826 80 20
Tension unit 3215 8032 80 21
Traction unit 3216 6362 60 22

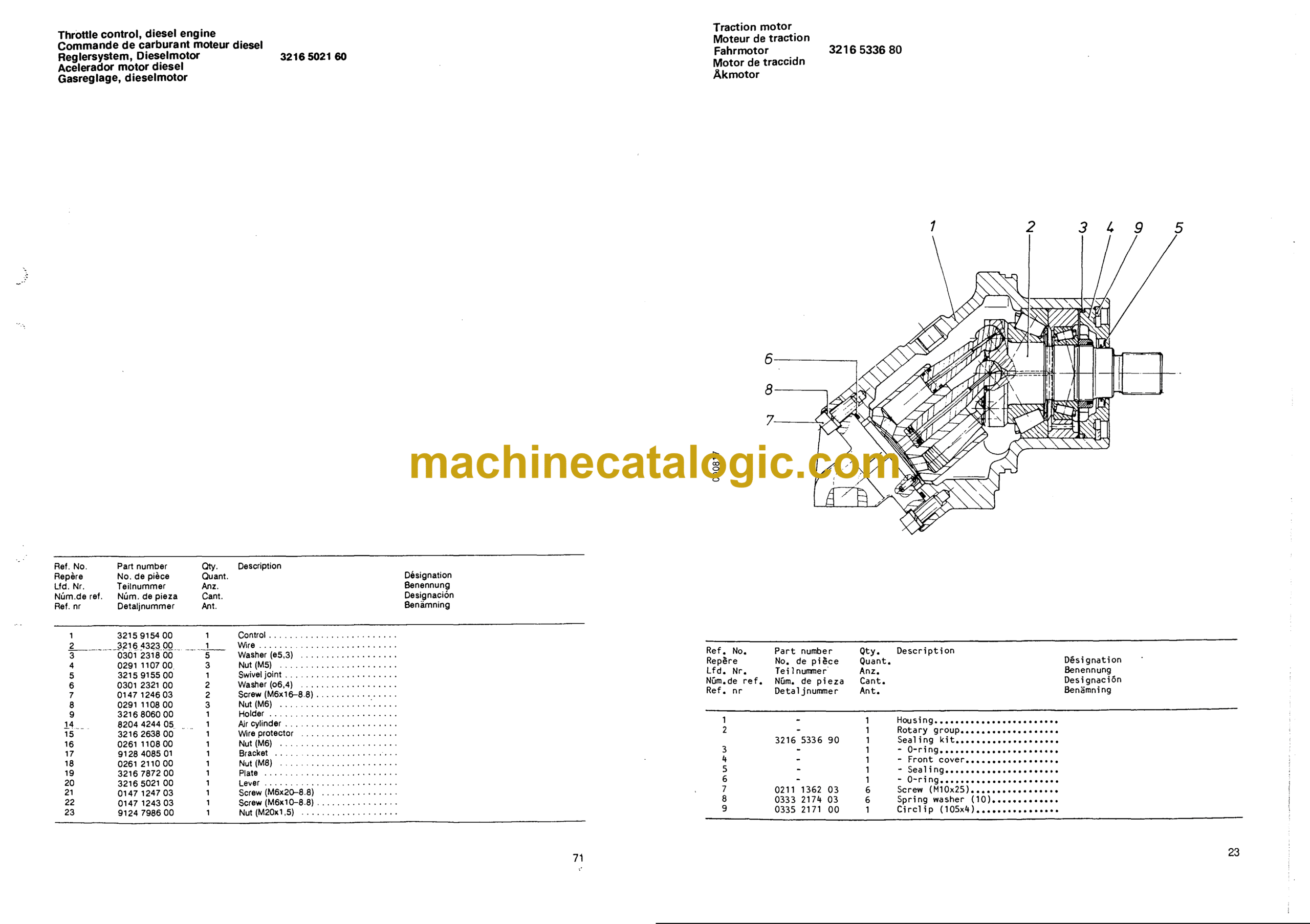

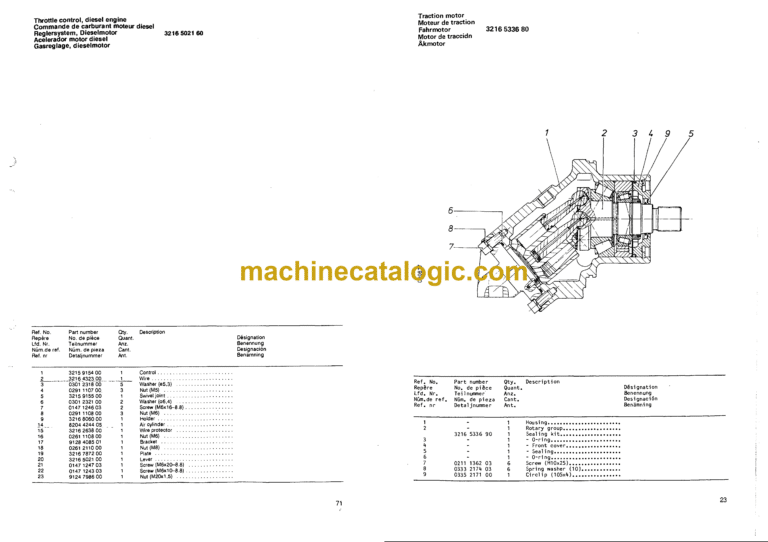

Traction motor 3216 5336 80 23
Traction gear 3216 5334 80 25
Oscillation cylinder 9122 1826 06 26
Body frame……………………………………………………….. 27
Frame, power unit………………….. 28
Body 29
Rear control panel.. 30
Dri 11 ing controls. • 31
Cab assembly…………………………. 33
Cab 3214 2947 80 35
Cab platform……. 37
Boom system ROC 812HCS-O0 39
Boom swing cylinder 3216 3900 00 *2
Feed dump cylinder 3176 3321 81 *3
Boom lift cylinder 3176 3309 81 *4
Feed swing cylinder 3176 3287 81 45
Feed extension cylinder 3176 3293 81 *7
Feed, compl. CFH 812 8322 0101 77 ROC 812HCS-00, -02 49
Feed gear with motor 3125 0100 81 51
Hydraulic motor 3125 0094 80 (old version) 52
Cradle 3215 9667 80 53
Hose reel, compl. 8092 0023 62 55
Equipment set, hose reel 3214 6650 60….
Hydraulic drill steel support
Hydraulic drill steel support stop
Protective bar
Sleeve retainer
Rod handler, external section
Rod handler, internal section
Hydraulic motor 3216 3056 80
Hydraulic motor 3216 6229 80
Rod rack
Throttle control, diesel engine 3216 5021 60
Stop solenoid assembly 72
Stop solenoid 1619 1633 00 73
Fuel system 3216 4565 60 75
Fuel filter kit 3216 5676 90 76
Cooling air intake 77
Alternator cooling 78
Air filter system, diesel engine • 79
Air filter 3216 7081 80 80
Precleaner 3216 7028 80 81
Exhaust system, diesel engine 82

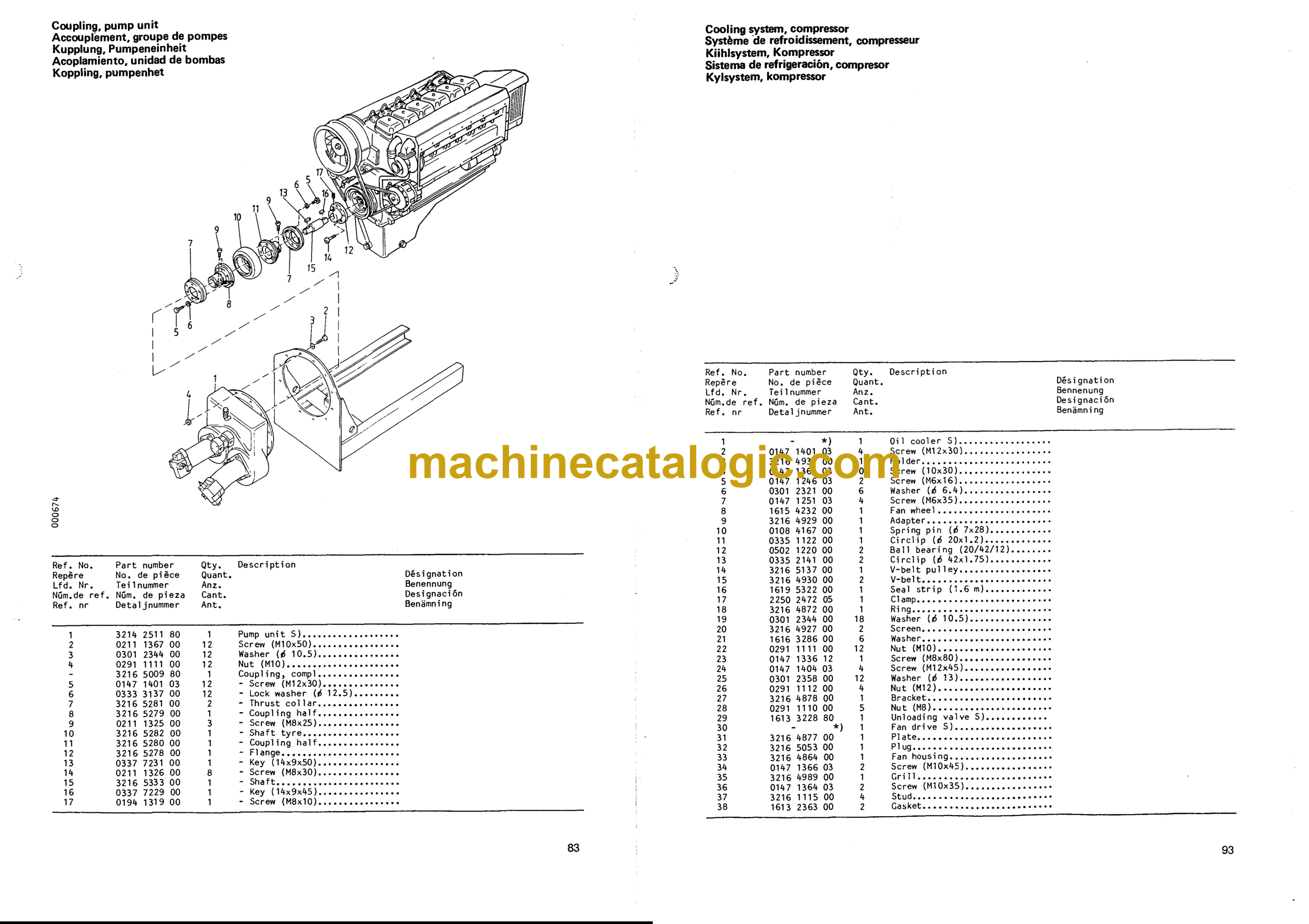

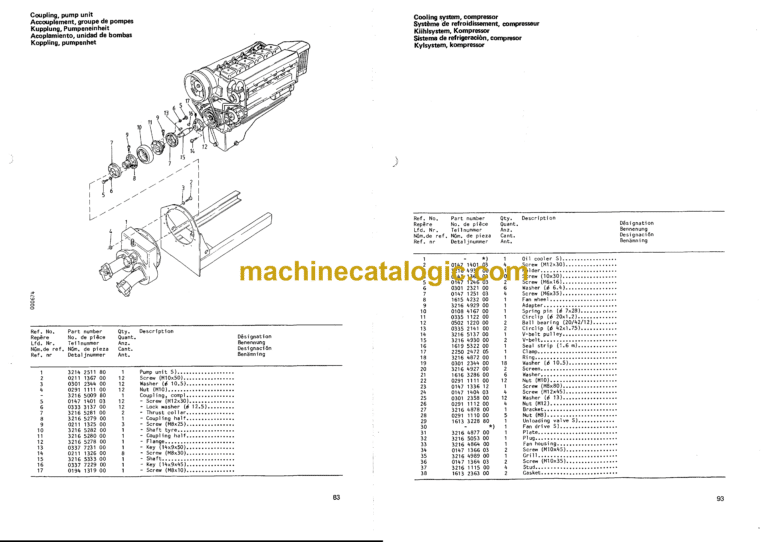

Coupling, pump unit •••• • 83
Diesel engine – compressor, coupling. 85
Compressor
Compressor element • 87
Air receiver and delivery pipes 89
Air receiver .•• 90
Fan drive 91
Cooling system, compressor 93
Oil stop valve 1613 2355 80 94
Oil connections…. 95
Minimum pressure valve 1613 3219 80 96
Unloading valve 1613 3228 80 97
Regulation and control system 3216 5019 60 99
Regulating valve 2252 0495 80 100
Air filter system, compressor 101
Precleaner 3216 7031 80 102
Air filter 3216 7082 80 103
ROC 812HCS-02
Wagon frame with track frames 105
Boom system 107
ROC 812HCS-00LM
Boom system 111
Feed holder 113
Feed dump cylinder 3176 3312 81 114
Feed swing cylinder 3176 3303 81 115
Feed, compl. CFH 920 8322 0109 12 1 17
Hydraulic double drill steel support 119

Châssis et chenil lards ROC 812HCS-00 13
Chenillard droit 3216 5356 80, gauche 3216 5358 80 15
Chenille 3215 5990 80 16
Roue avant 3216 1687 81 17
Barbotin de chenille 3216 2108 80 18
Barbotin de chenille 3216 2104 80 19
Galet supérieur 3217 3826 80 20
Dispositif de serrage 3215 8032 80 21
Mécanisme d’entraînement 3216 6362 60 22
Moteur de traction 3216 5336 80 23
Réducteur de traction 3216 5334 80 25
Vérin d’oscillation 9122 1826 06 26
Bâti de carrosserie . 27
Bâti, groupe moteur 28
Carrosserie 29
Tableau arrière de commande 30
Commandes de forage 31
Montage de cabine 33
Cabine 3214 2947 80 35
Plateforme de cabine 37
Circuit de bras ROC 812HCS-00 39
Vérin d’orientation du bras 3216 3900 00 42
Vérin de basculement 3176 3321 81 43
Vérin de levage du bras 3176 3309 81 ^
Vérin d’orientation de la glissière 3176 3287 81 45
Vérin d’extension de la glissière 3176 3293 81 47
Glissière, compl . CFH 812 8322 0101 77 ROC 812HCS-00, -02 49
Réducteur de glissière et moteur 3125 0100 81 51
Moteur hydraulique 3125 0094 80 (ancien modèle) 52
Berceau 3215 9667 80 53
Enrouleur de flexibles, compl. 8092 0023 62 55
Jeu d’équipement, enrouleur de flexibles 3214 6650 60 57
Etau-guide hydraulique 59
Dispositif de blocage hydraulique de l’ëtau-guide 60
Etrier protecteur 60
Frein de manchon 61
Manipulateur des allonges, partie extérieure 63
Manipulateur des allonges, partie intérieure 65
Moteur hydraulique 3216 3056 80 66
Moteur hydraulique 3216 6229 80 67
Râtelier à allonges 69
Commande de carburant moteur diesel 3216 5021 60 71
Ensemble de solénoïde dârrêt 72
Electrovalve d’arrêt 1619 1633 00 73
Circuit de carburant 3216 4565 60
Ensemble de filtre à combustible 3216 567 6 90
Alimentation en air de refroidissement……….
Refroidissement de générateur…..
Système de filtre à air, moteur diesel ,
Filtre à air 3216 7081 80 ,
Préséparateur 3216 7028 80 ,
Circuit des gaz d’échappement, moteur diesel…..
Accouplement, groupe de pompes
Moteur diesel – compresseur, accouplement
Compresseur
Elément compresseur •• • 87
Réservoir d’air et tuyaux de refoulement 89
Réservoir d’air 90
Moteur de ventilateur 91
Système de refroidessement, compresseur.. 93
Vanne d’isolation de l’huile 1613 2355 80 94
Raccords d’huile 95
Clapet de pression mini 1613 3219 80 96
Valve de décharge 1613 3228 80 97
Circuit de réglage et de contrôle 3216 5019 60 99
Valve de régulation 2252 0495 80 100
Système de filtre à air, compresseur. • • 101
Préséparateur 3216 7031 80 102
Filtre à air 3216 7082 80 103
ROC 812HCS-02
Châssis et chenil lards 105
Circuit de bras 107
ROC 812HCS-00LM
Circuit de bras 111
Support de glissière .• 113
Vérin de basculement 3176 3312 81 114
Vérin d’orientation de la glissière 3176 3303 81 115
Glissière, compl. CFH 920 8322 0109 12 117
Double étau-guide hydraulique 11

Wagenrahmen mit Raupenrahmen ROC 812HC5-00 13
Raupenrahmen rechts 3216 5356 80, links 3216 5358 80 15
Raupenkette 3215 5990 80 16
Vorderrad 3216 1687 81 17
Raupenrolle 3216 2108 80 18
Raupenrolle 3216 2104 80 13
Stützrolle 3217 3826 80 20
Spannvorrichtung 3215 8032 80 21
Antriebsvorrichtung 3216 6362 60 22
Fahrmotor 3216 5336 80 23
Fahrgetriebe 3216 5334 80 25
Ausgleichzylinder 9122 1826 06 26
Karosserierahmen 27
Rahmen, Triebwerk • 28
Karossen’ e. 29
Bedienungstafel hinten…………… 30
Bohranlasser. 31
Kabi nenmontage 33
Kabine 3214 2947 80 35
Kabinenplattform 37
Auslegersystem ROC 812HCS-00 39
Auslegerschwenkzylinder 3216 3900 00 42
Kippzylinder 3176 3321 81 43
Auslegerhebezyl inder 3176 3309 81 44
Vorschubdrehzylinder 3176 3287 81 45
Vorschubverschiebungszylinder 3176 3293 81 47
Vorschubbalken, kompl. CFH 812 8322 0101 77 ROC 812HCS-00, -02 49
Vorschubgetriebe mit Motor 3125 0100 81 51
Hydromotor 3125 0094 80 (alte Ausführung) 52
Schlitten 3215 9667 80 53
Schlauchrad, kompl. 8092 0023 62 55
Ausrüstsatz, Schlauchrad 3214 6650 60 57
Hydraulische Bohrerstütze 59
Hydraulischer Bohrerstützeanschlag 60
Schutzbügel 60
Muffenhai ter 61
Gestängehantiervorrichtung, Aussenteil.. » 63
Gestängehantiervorrichtung, Innenteil 65
Hydromotor 3216 3056 80 66
Hydromotor 3216 6229 80 67
Gestängemagazin 69
Reglersystem, Dieselmotor 3216 5021 60 71
Stoppmagnetsatz 72
Abstell solenoid 1619 1633 00 73
Kraftstoffen! age 3216 4565 60 75
Kraftstoffiltersatz 3216 5676 90 76
Kühlluftanlass 77
Generatorkühlung 78
Luftfiltersystem, Dieselmotor 79
Luftfilter 3216 7081 80 80
Vorfilter 3216 7028 80 81
Abgasanlage, Dieselmotor 82
Kupplung, Pumpeneinheit 83
Dieselmotor – Kompressor, Kupplung 85
Kotngressgr
Kompressorelement 87
Luftbehälter und Druckrohre 89
Luftbehälter 90
Lüftermotor 91
Kühl System, Kompressor 93
ölabsperrventil 1613 2355 80 9^
ölanschlüsse 95
Mindestdruckventil 1613 3219 80 96
Entlastungsventil 1613 3228 80 97
Regel – und Kontrol 1 System 3216 5019 60 99
Regel ventil 2252 0495 80 100
Luftfi1tersystem, Kompressor 101
Vorfilter 3216 7031 80 102
Luftfilter 3216 7082 80 103
ROC 812HCS-02
Wagenrahmen mit Raupenrahmen 105
Au s 1 egersy stem 107
ROC 812HCS-00LM
Auslegersystem «111
Vorschubhalter 113
Kippzylinder 3176 3312 81 114
Vorschubdrehz\ linder 3176 3303 81 115
Vorschubbalken, kompl. CFH 920 8322 0109 12 117
Hydraulische Doppel bohrstütze 119

Chasis del vag6r. y bastidores de orugas ROC 812HCS-00 13
Bastidor derecho 3216 5356 80, izquierdo 3216 5358 80 15
Oruga 3215 5990 80 16
Rueda delantera 3216 1 687 81 17
Rodillo de oruga 3216 2108 80 18
Rodillo de oruga 3216 2104 80 19
Rodillo de soporte 3217 3826 80 20
Dispositivo tensador 3215 8032 80 21
Mecanismo de propulsión 3216 6362 60 22
Motor de tracción 3216 5336 80 23
Engranaje de propulsión 3216 5334 80 25
Cilindro de compensación 9122 1826 06 26
Armazón de carrocería….. • 27
Bastidor, grupo motor 28
Carrocería 29
Panel trasero de mandos… • 30
Mandos de perforación……… • 31
Montaje de cabina 33
Cabina 3214 2947 80 35
Plataforma de cabina.. 37
Sistema de brazo ROC 812HCS-00 39
Cilindro de dirección del brazo 3216 3900 00 42
Cilindro de basculación 3176 3321 81 43
Cilindro de elevación del brazo 3176 3309 81 44
Cilindro de dirección de la deslizadera 3176 3287 81 45
Cilindro de extensión de la deslizadera 3176 3293 81 47
Deslizadera, compl. CFH 812 8322 0101 77 ROC 812HCS-00, -02 49
Engranaje de la deslizadera con motor 3125 0100 81 51
Motor hidrSulico 3125 0094 80 (modelo antiguo) 52
Soporte 3215 9667 80 53
Carrete para mangueras, compl. 8092 0023 62 55
Juego de equipo, carrete para mangueras 3214 6650 60 • 57
Guía hidráulica de barrenas 59
Tope hidráulico de la guía de barrenas…. • • 60
Puente de protección 60
Retenedor de manguito 61
Manipulador de barras, parte exterior 63
Manipulador de barras, parte interior 65
Motor hidráulico 3216 3056 80 66
Motor hidráulico 3216 6229 80 67
Almacén de barras…….. •• 69
Acelerador motor diesel 3216 5021 60 71
Conjunto de solenoide de paro…………….• • 72
Solenoide de parada 1619 1633 00 73
Sistema de combustible 3216 4565 60 75
Conjunto de filtro de combustible 3216 5676 90 76
Entrada de aire de refrigeración…………. 77
Refrigeración de generador 78
Sistema de filtro de aire, motor diesel 79
Filtro de aire 3216 7081 80 80
Preseparador 3216 7028 80 81
Sistema de escape, motor diesel 82
Acoplamiento, unidad de bombas 83
Motor diesel – compresor, acoplamiento 85
Comgresor
Elemento compresor 87
Depósito de aire y tubos de descarga 89
Depósito de aire 90
Motor de ventilador 91
Sistema de refrigeración, compresor 93
Válvula de cierre del aceite 1613 2355 80 94
Conexiones de aceite 95
Válvula de presión mínima 1613 3219 80 96
Válvula de descarga 1613 3228 80 97
Sistema de regulación y de control 3216 5019 60 99
Válvula de regulación 2252 0495 80 1°°
Sistema de filtro de aire, compresor 101
Preseparador 3216 7031 80 1°2
Filtro de aire 3216 2771 80 103
ROC 812HCS-02
Chasis del vagón y bastidores de orugas 105
Sistema de brazo 107
ROC 812HCS-QQLM
Sistema de brazo m
Soporte de la deslizadera 113
Cilindro de basculación 3176 3312 81 11*
Cilindro de dirección de la deslizadera 3176 3303 81 115
Deslizadera, compl. CFH 920 8322 0109 12 117
Doble guía de barrenas hia-áulica 119

Vagnsram med bar.dramar ROC 812HCS-00 13
Bandram höger 3216 5356 80, vänster 3216 5358 80 15
Larvband 3215 5990 80 16
Fratnhjul 3216 1 687 81 17
Bandrulle 3216 2108 80 18
Bandrulle 3216 2104 80 19
Stödrulle 3217 3826 80 20
Spännanordning 3215 8032 80 21
Drivanordning 3216 6362 60 22
Akmotor 3216 5336 80 23
Akväxel 3216 5334 80 25
Pendelcylinder 9122 1826 06 26
Karosser i ram. 27
Ram, kraftaggregat 28
Ka ross. 29
Bakre manöverpanel 30
Bor rni ngspädrag. 31
Hy ttmontage 33
Hytt 3214 2947 80 35
Hyttplattform 37
Bomsystem ROC 812HCS-00 39
Bomsvängcyl inder 3216 3900 00 42
Tippcylinder 3176 3321 81 43
Lyftcylinder 3176 3309 81 44
Vridcylinder 3176 3287 81 45
Mata.-förskjutningscyl inder 3176 3293 81 47
Matare, kompl. CFH 812 8322 0101 77 ROC 812HCS-00, -02 49
Matarväxel med motor 3125 0100 81 51
Hydraulmotor 3125 0094 80 (äldre utförande) 52
Släde 3215 9667 80 53
Slanggalge, kompl. 8092 0023 62 55
Utrustningssats , slanggalge 3214 6650 60 57
Hydraul iskt borrstöd 59
Hydraul iskt borrstödsstopp 60
Skyddsbäge 60
Hylshallare 61
Stänghanterare, ytterdel..t< 63
Stänghanterare, innerdel 65
Hydraulmotor 3216 3056 80 66
Hydraulmotor 3216 6229 80 67
Stängmagasin 69
Gasreglage, dieselmotor 3216 5021 60…, 71
Stoppmagnetsats 72
Stoppmagnet 1619 1633 00 73
Bränsl esystem 3216 4565 60 75
Bränslefiltersats 3216 5676 90 76
Kylluftintag 77
Generatorkyl ning 78
Luftfi 1 tersystem, dieselmoto- 79
Luftfilter 3216 7081 80 80
Föravskil jare 3216 7028 80 81
Avgassystem, dieselmotor 82
Koppling, pumpenhet 83
Dieselmotor – kompressor, koppling 85
Kompressor
Kompressorelement 87
Luftbehallare och utloppsrör 89
Luftbehäll are 90
Fläktdri vning 91
Kylsystem, kompressor 93
Avstängningsventi 1, olja 1613 2355 80 94
01 jeanslutningar 95
Minimitryckventil 1613 3219 50 96
Avlastningsventi 1 1613 3228 30 97
Regler- och kontrol 1 system 3216 5019 60 99
Regleringsventi! 2252 0495 80 100
Luftfiltersystem, kompressor 101
Föravskil jare 3216 7031 80 102
Luftfilter 3216 7082 80 103
ROC 812HCS-02
Vagnsram med bandramar • 105
Bomsystem 107
ROC 812HCS-00LM
Bomsystem 111
Matarhällare ••• 113
Tippcylinder 3176 3312 8-. 11*
Vridcylinder 3176 3303 8′, 115
Matare, kompl. CFH 920 8322 0109 12 117 -|-|
Hyc’rauliskt dubbelt bo.-.-s-öd 119

Atlas Copco
