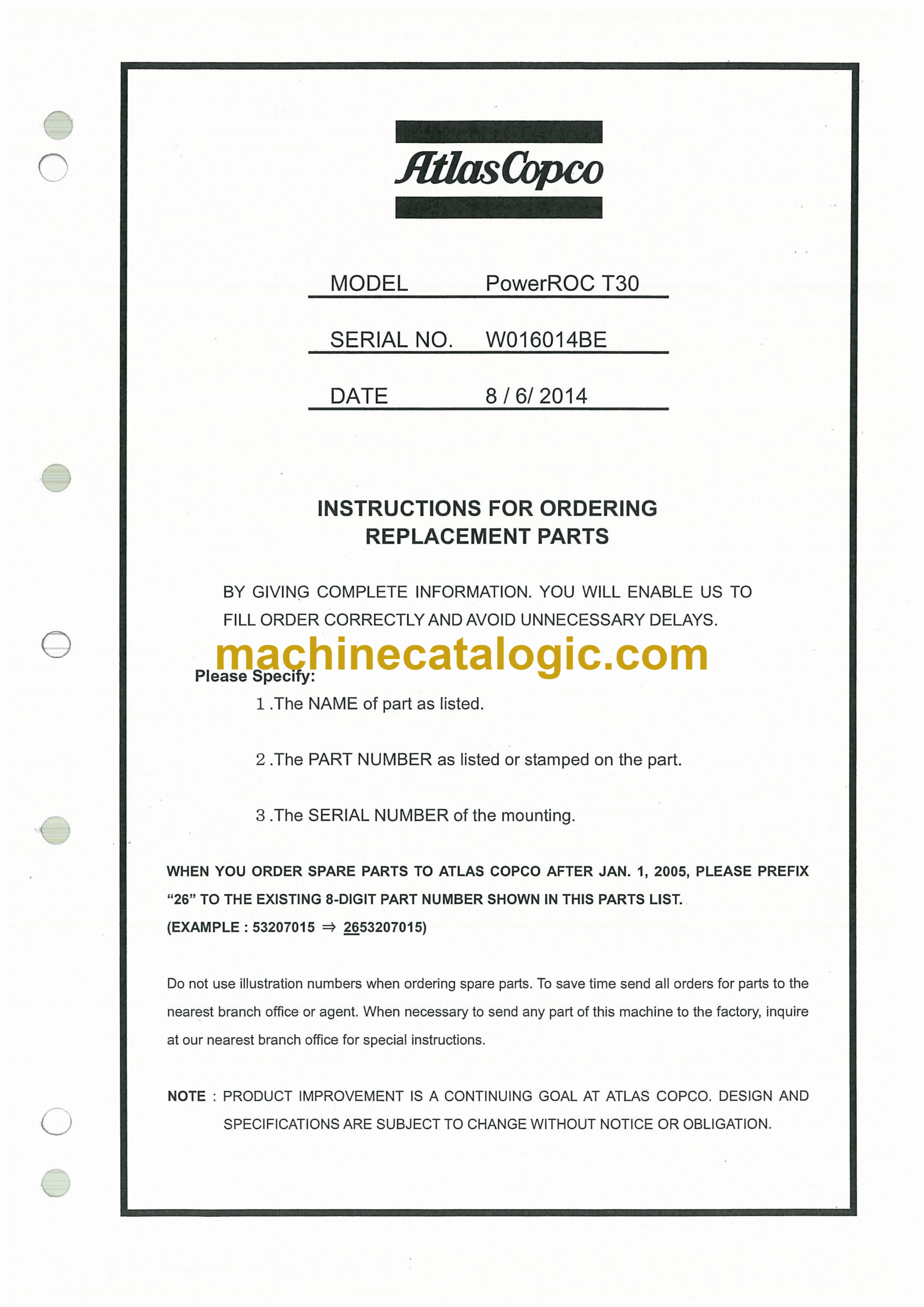

Atlas Copco T30 PowerROC Parts Manual (W016014BE)
Atlas Copco T30 PowerROC Index:
MAIN FRAME ASSEMBLY……………………………………. ………………. 2653289831
· OSCILLATION CYLINDER……………………………… …………………. 2653316923
TRACK FRAME ASSEMBLY TRIPLE(*) ……………………………….. . 2653327169
· TRACK LINK ASSEMBLY (TRIPLE SHOE)(*) …………………… 2653288114
· RECOIL SPRING I IDLER ASSEMBLY(*) …………………………… 2653327227
· TRACK ROLLER ASSEMBLY(*) ……………………………. ………. ….. 2653288197
· CARRIER ROLLER ASSEMBLY(*) ………………………… …. .. …. ….. 2653288213
· TRAMMING MOTOR ASSEMBLY(*) ………………………………… 2653289518
TRACK FRAME ASSEMBLY SINGLE……………………………………. 2653327151
· TRACK LINK ASSEMBLY (SINGLE SHOE)………………………… 2653288122
· RECOIL SPRING I IDLER ASSEMBLY………………………………… 2653327227
· TRACK ROLLER ASSEMBLY………. …… ………… ………… …….. .. ….. 2653288197
· CARRIER ROLLER ASSEMBLY……………………………… …………… 2653288213
· TRAMMING MOTOR ASSEMBLY……………………………………… 2653289518
ENCLOSURE COMPONENT………………………………………… ………. 2653266698
· ENCLOSURE ASSEMBLY……………………………. …….. ………………. 2653265849
UNDER COVER ASSEMBLY …………………………………………………. 2653248787
REAR LADDER ASSY …………………………………………………. ….. :……. 2653248837
POWER PACK ASSEMBLY…………………………………… ………………. 2653277935
· COUPLING ASSY ………………………………………….. ……………………. 2653267902
ENGINE ASSEMBLY……………. ………. ………… …………………………….. 2653277943
EXHAUST PIPING …………………………………………. …………. .. .. ………. 2653277950
CHARGE AIR PIPING…….. …………………………………………………….. 2653262200
AIR CLEANER ASSEMBLY…. ……………………………………………… … 2653268603
· AIR CLEANER……………………………………………… ……………………… 2653194379
· AIR CLEANER……………………….. …. …… ….. ………………………………. 2653194387
FUEL TANK ASSEMBLY……………….. ……………. .. …. .. .. …… …. ………. 2653304242
COOLING ASSEMBLY……………………………… …… ……………… ……… 2653291589
· COOLING UNIT ……. … …. … .. ….. ……… …. …………………………………. 2653287769
A!C COMPRESSOR ASSEMBLY………. …… …….. ……………………….. 2653329637
CONDENSER ASSEMBLY……….. ………………………………… ……….. .. 2653248936
RECIEVER DRIER ASSEMBLY……………… ………………………………. 2653248944
HYDRAULIC COMPONENTS (PUMP/SUCTION)………….. …. 2653262242
HYDRAULIC COMPONENT (RETURN)…….. ……………………. .. 2653304051
HYDRAULIC COMPONENTS (RELIEF)……………………………. … 2653278792
· RELIEF VAL VE…………. ……………….. …………………………………….. … 2653286944
· RELIEF VALVE ……………. …………………………… -………………………. … 2653317194
HYDRAULIC COMPONENTS (BLOCK-A) ………………. _. ………… 2653249009

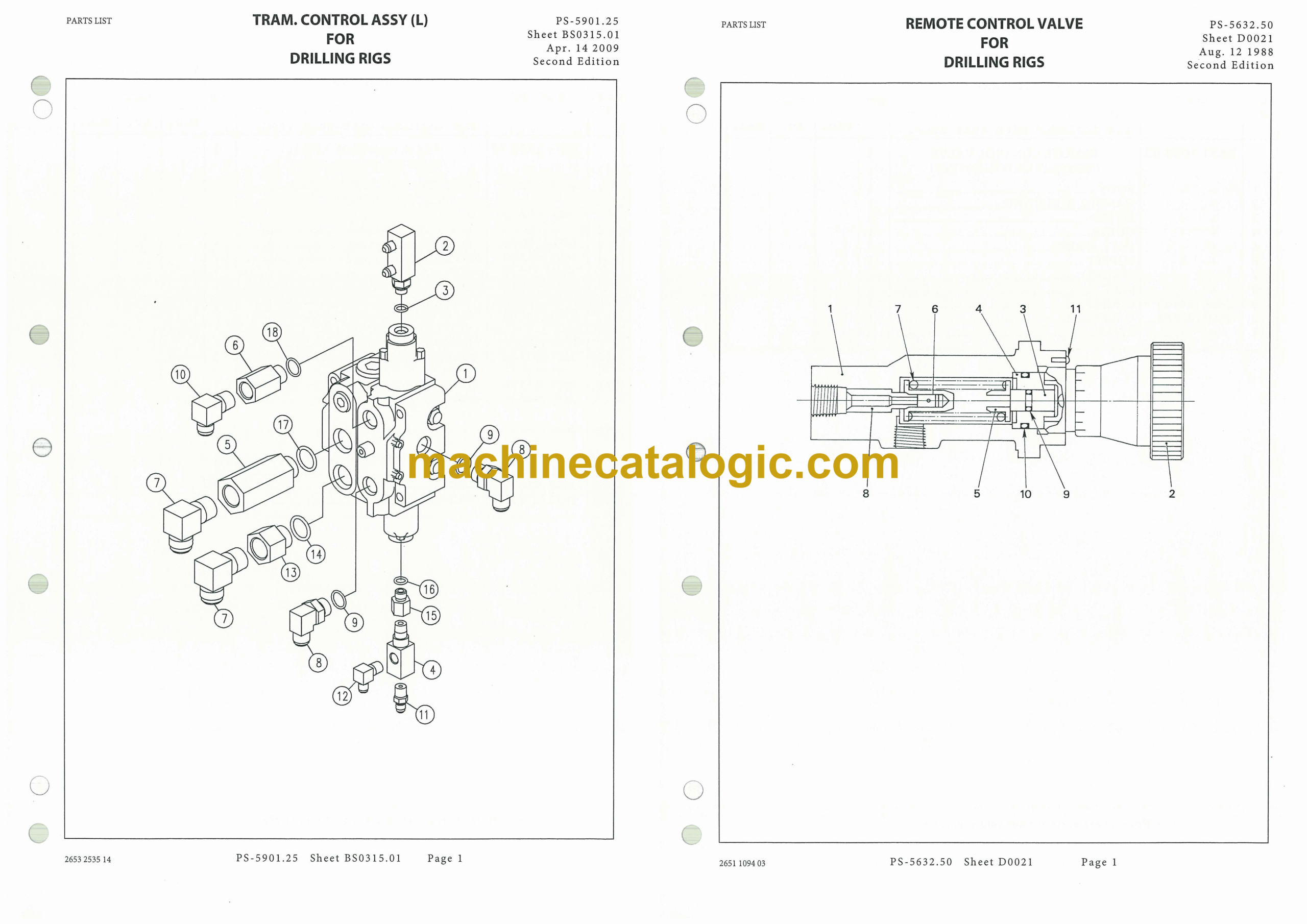

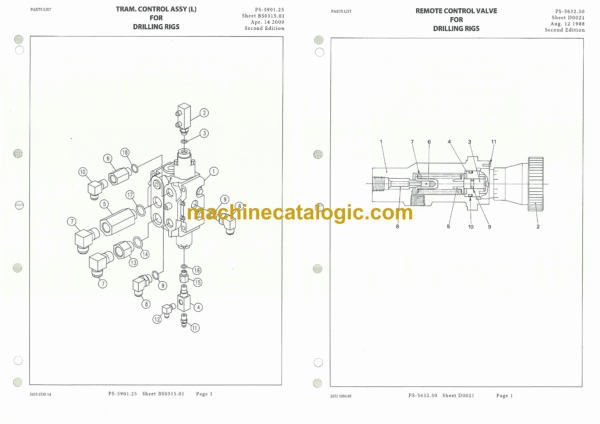

·TRAM.CONTROL ASSY (L) …. ……………………………………………. 2653253514
· · PILOT CONTROL VALVE ASSEMBLY………….. .. …. ………….. 2653237012
Sub-assembies of an assembly are
indented under the assembly.
ASSY-NO.
· TRAM. CONTROL ASSY (R) ……………………………………………. .. .. 2653253522
· PILOT CONTROL VALVE ASSEMBLY…………………. .. ………. 2653237012

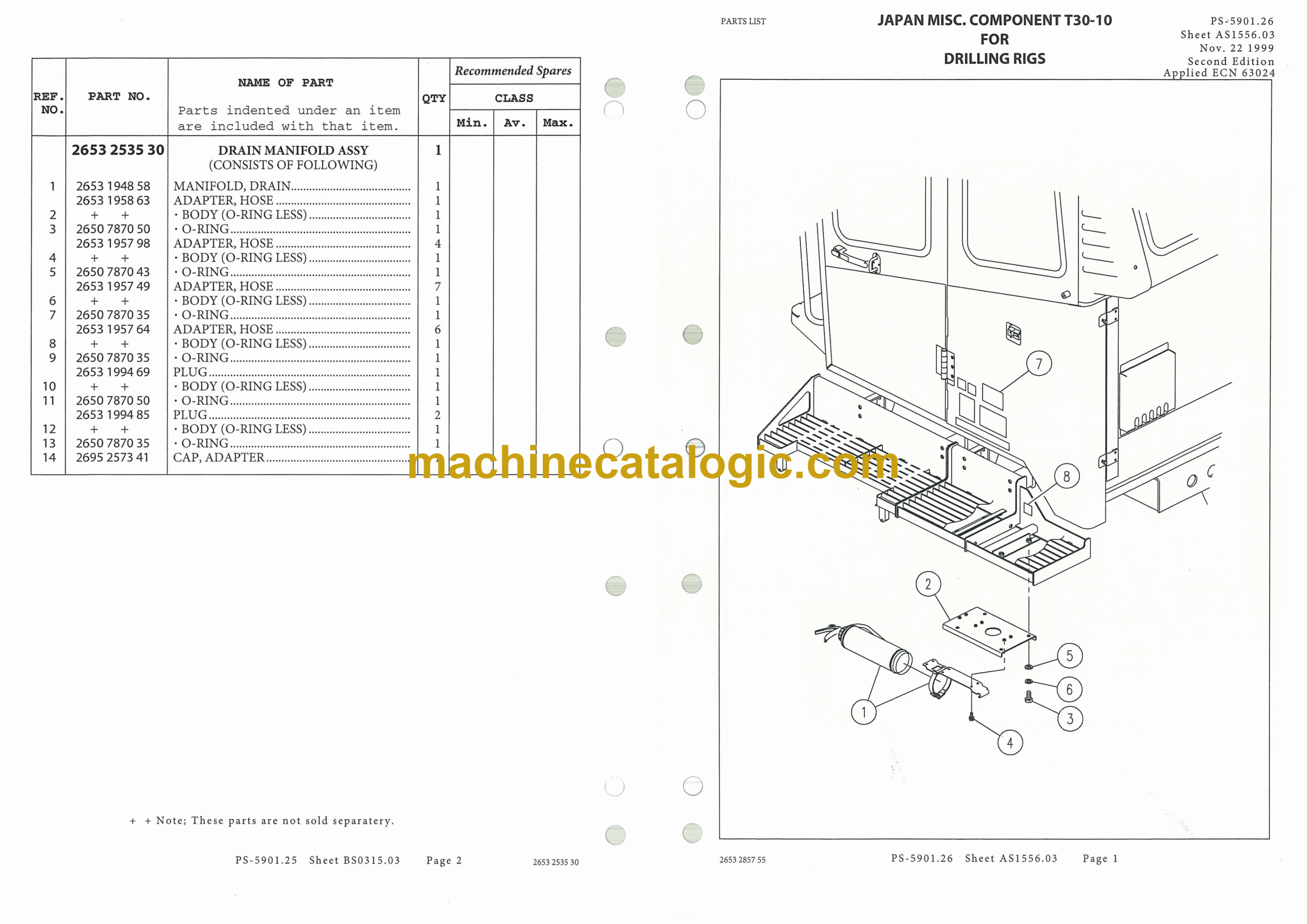

· DRAIN MANIFOLD ASSEMBLY………………………………………… 2653253530
· SHUTTLE VAL VE ASSEMBLY………….. ……………………………….. 2653253548
· DAMPER FLOW DIVIDER ASSEMBLY……………………………… 2653253555
· · VALVE BLOCK ASSEMBLY…………………………………………….. 2653243671
HYDRAULIC COMPONENTS (BLOCK-B) ………….. ……………… 2653306676
· FEED FLOW DIVIDER ASSEMBLY……………………………. ………. 2653317988
· VAL VE BLOCK, FEED FLOWDIVIDER …….. …………………… 2653276010
· RHS TORQUE CONTROL ASSEMBLY ………. …. …. ……………. :… 2653270963
· VALVE BLOCK, TORQUE CONTROL…………………. ………… 2653244547
HYDRAULIC COMPONENT (BLOCK-C) …………………………….. 2653291746
· PERCUSSION CONTROL VALVE……………….. …………………….. 2653261236
· PILOT CONTROL VAL VE ASSEMBLY……………. ……………… 2653237038
· ROTATION CONTROL VALVE…………….. …. …… ………….. …….. 2653273363
· · PILOT CONTROL VALVE ASSEMBLY…………….. …………….. 2653237020
· FEED PRESSURE CONTROL……………………………………. ………. .. 2653253647
· · FEED PRESSURE CONTROL…………………………… ……………… 2653235883
· MANIFOLD ASSEMBLY………….. …………………………. …………… … 2653253654
TRACK MANIFOLD ASSEMBLY…….. ……………….. …. …. .. …………. 2653249033
THERMO VALVE ASSEMBLY……………….. …………………………….. 2653249041
· THERMO VALVE……………… ………………………. ……………………….. 2653238333
RETURN FILTER ASSEMBLY……………………. ………………………. …. 2653256087
D0405 · RETURN FILTER … …………………………………….. :…….. ……………….. 2653253399
HYD. OIL TANK ASSEMBLY……………… ……………………………. .. … 2653249058
OSCILLATION CONTROL VAL VE ASSEMBLY…………………… 2653287843
· OSCILLATION CONTROL VALVE………………… ……………… ….. 2653288411
SHUTTLE VAL VE ASSEMBLY……………………. …………………. …….. 2653254280
· PILOT DRILLING BLOCK ASSEMBLY………………. ………. …… … 2653256152
MULTI SOLENOID ASSEMBLY……………. …………….. …… .. ………… 2653256160
· MULTI SOLENOID VALVE……………. …. ………………………………. 2653256178
· BODY, PILOT (HOOD SLIDE)………….. .. …………………………… 2653257549
· BODY, PILOT (CENTRALIZER)……….. …………… …………. ……. 2653257564
· BODY, PILOT (ARC)…….. …………………………………………………. 2653257572
COP LOGIC COMPONENT(*) ……………………………. .. ……………… 2653306650
· A. S. D. LOGIC VALVE(*) …… ………………………… …… …….. ………. 2653279212
SMOOTH DRILLING COMPONENT………………… …………… …. … 2653289641
· SMOOTH DRILLING VALVE……………….. .. ………………………….. 2653263182
COMPRESSOR ASSEMBLY……………………… .. ………………………….. 2653268629
AIR PRESS. REGULATOR ASSEMBLY…………………………. ………. 2653262150
TEMP BY-PASS VALVE………………………………………… ………………. 2653249082
· TEMP BY-PASS VALVE………………………………………………………. 2623137904
SEPARATOR TANK (CE)(*) …………………………………………………. 2653328878 .
SEPARATOR TANK (ASME) ………………………… ………………………. 2653262093
SEPARATOR TANK ASSEMBLY…………………………………………… 2653268868
AIR COMPONENT (SERVICE)…………………. …………. ……… .. …….. 2653313870
AIR COMPONENT (BLOW)………………. ………………………… ………. 2653299178
AIR COMPONENTS(LUBRICATOR) ……………………………………. 2653249157
·LUBRICATOR………………….. …………………………………. ……………… 2651109957
START RUN VALVE ASSEMBLY ………………………………………….. 2653262275
· SOLENOID VALVE……………………………………………………………… 2653174421 .
GREASER VAL VE ASSEMBLY………………………. … …………………… 2653262192
· SOLENOID VALVE…………………. ……………………………… …. … ……. 2653174421
MINIMUM PRESSURE VAL VE ASSEMBLY…………………………. 2653262176
· MINIMUM PRESSURE VAL VE………….. ………………. ……………. .. 2635608363
COMPRESSOR OIL FILTER ASSEMBLY……………………………….. 2653268678
ELECTRIC ASSEMBLY…………………………………………………………… 2653262457
BATTERY/CABLE ASSEMBLY……………………………………… ………. 2653277968
ELECTRIC ACCESSORIES……………………………………………………… 2653258117
ELECTRIC LINE 1 ………………………………………………. …….. …. ………. 2653262465
ELECTRIC LINE 2 …………… .. .. … .. .. ……….. …………. ……………………… 2653270146
ELECTRIC LINE 3 ……………………………………………………… …. … ……. 2653252904
ELECTRIC LINE 4 ……………… .. .. ….. ……………….. .. ………………………. 2653252896
CAB ASSEMBLY………………………………………………………………. ……. 2653270062
· CAB ASSEMBLY…………………………………………. ……………………….. 2653270054
AIR CONDITIONER ASSEMBLY…… ………………… …………………… 2653305256
· AIR CONDITIONER ASSEMBLY…………………….. ………… ….. ….. 2653272316
CAB MOUNTING ASSEMBLY………………………………………………. 2653249256
CONTROL PANEL ASSEMBLY……. ……………… ……………………….. 2653270161
· TRAMMING CONTROL VAL VE…. …………. .. .. …………. …. … ……. 2653254603
· REMOTE CONTROL VALVE………… ………. .. ………. ……. ………. 2651680643
· FEED CONTROL ASSEMBLY…………………………………….. ………. 2653254611
· · CONTROL VAL VE ASSY ……………….. …. ……………………………. 2653257622
· DRILL CONTROL ASSEMBLY…………… …… .. ………. .. …………….. 2653254629
· CONTROL VAL VE ASSY ……………….. ………. ……. .. .. … .. .. ………. 2653257622
· REMOTE CONTROL VALVE………………. ………………………….. 2651109403
· GAUGE PANEL ASSEMBLY………………… ….. …………………………. 2653279642
· ENGINE MONITOR PANEL…………. ………. .. .. ……. …….. ………. 2653279659
· LIGHT CONTROL ASSEMBLY……. …….. .. …. .. …….. .. .. .. ….. ………. 2653255691
· POSITION VAL VE ASSEMBLY……………………………… …………… 2653262507
Sub-assembies of an assembly are
indented under the assembly.
ASSY-NO.
· · NEEDLE VAL VE ASSEMBLY .. …… ;… ………………………………… 2651155687
· CONTROL VALVE (CYLINDERS)………………………………. …. 2653261160
· · · BODY ASSEMBLY (INLET/OUTLET)…………………………. 2651328557
· · PLUG ASSEMBLY………………………………………………………. …. 2651332492
· · BODY ASSEMBLY (SPRING CENTER)……………………….. 2651328532
· · SEAL KIT… ….. …………. … .. …….. ……….. …………………. ……………. 2651348415
· ENGINE CONTROL ASSEMBLY………………………………………… 2653261749
· ROD HANDLING CONTROL ASSEMBLY…………………………. 2653261756
· OSCILLATION CONTROL PANEL………………… ………………….. 2653247631
· CAROUSEL PANEL…. ………………. …………………………………………. 2653247649
· LEFT CONTROL PANEL……. ….. …… ….. ………. ……………………….. 2653249876
BULKHEAD ASSEMBLY……………. ………………………………………….. 2653300869
SINGLE BOOM ASSEMBLY……………… …………………………………… 2653261947
· BOOM PEDESTAL ASSEMBLY……………………. …………………….. 2653249272
· BOOM SWING CYLINDER………………… …… …………………………. 2653270369
· BOOM LIFT CYLINDER………. …………………………………………….. 2653270377
· HYDRAULIC CYLINDER…… ………………………………………………. 2653270419
FEED HOLDER ASSEMBLY……………… …. ………….. …………………… 2653291548
· CHECK VALVE ASSEMBLY…….. ……………………………………. ….. 2653253175
· CHECK VAL VE…… …… … ………………………………. ….. ……………… 2653295457
· FEED EXTENSION CYLINDER………….. ……… ………….. ………….. 2653316915
· HYDRAULIC CYLINDER……………………………. …. ………………….. 2653270401
FEED COMPONENT……………………………………………………………… 2653291555
· COUNTER BALANCE VALVE ASSEMBLY………………………… 2653253217
· COUNTER BALANCE VAL VE…………………………. ………….. … 2653235859
· FEED CYLINDER…………………………. …………….. …… .. .. ……………… 2653320594
DRILL COMPO. 1640-06-T45(*) ……………………….. …………. ………. 2653312419
DRILL COMPO. 1640EX06-T45………….. ……….. … … ………. …………. 2653312427
· VAL VE, SOLENOID………………………. ….. ……………….. ……………… 2653235990
DRILL COMPO. 1640-06-T38 ………………………………………………… 2653312435
DRILL COMPO. 1640EX06-T38……. …. ……………………………… ……. 2653312443
· VAL VE, SOLENOID …………………. …………… … …………………………. 2653235990
CAROUSEL ASSEMBLY……………… …………………………. ……….. ……. 2653276366
· MOTOR, HYD. ………………………………………………… ………………….. 2653271995
FRONT CLAMP ASSEMBLY.. ……… ………………………. .. ……………… 2653289880
· HYDRAULIC CYLINDER ….. :…………….. ………….. …………… …… … 2653317061
· HYDRAULIC CYLINDER…………………………………………… ………. 2653317079
REAR CLAMP ASSEMBLY…………………………………….. ……………… 2653289898
· HYDRAULIC CYLINDER…………………… …………………… ……… …. 2653317061
· HYDRAULIC CYLINDER…………………………………………………….
INTERMEDIATE BLOCK ASSEMBLY…………………………………… 2653287215
DRILL MOUNTING ASSEMBLY……………………… …………………… 2653298188
PULL BACK ASSEMBLY……………………………………………….. ………. 2653249363
RHS T45/63-3.66…………………… …………………………………………. .. …… 2653264016
RHS T45/63-3.05…………. …………… …………. …….. ………….. ………. …….. 2653264024
RHS T45/66-3.66……………. ……………… ………… … …………. ……….. …….. 2653264032
RHS T45/66-3.05………………………………. ……. ………………………………. 2653264040
RHS T45S-3.66(*) …………. ………………………………… ……. .. .. …………… 2653264057
RHS T38/55-3.66……………… ……………. ……………… ……………………….. 2653264073
RHS T38/55-3.05………… …. ……………………………………………. ……. …. .. 2653264081
RHS T38S-3.66 ………………………………. ……………………………………….. 2653264099
CENTRALIZER ASSEMBLY …… …… …… ………….. …….. …………….. … 2653289906
· CHECK VALVE ASSEMBLY………………………………………. ………. 2653252672
· CHECK VAL VE…………………………… …………………………………… 2653295457
· HYD. CYLINDER………………… ………… ….. …………….. .. ………………. 2653317046
HOSE REEL ASSEMBLY………………….. …… …….. ……. …….. ….. ………. 2653270997
RHS CONTROL VALVE ASSEMBLY …. .. ……………………………….. 2653249439
· FLOW DIVIDER ASSEMBLY……………… ………. …. …….. .. ………. … 2653251773
· FLOW DIVIDER……………………………………………………………….. 2651975837
· CONTROL VALVE ASSEMBLY…. ………… …… …………….. ………… 2653251781
· SOLENOID VALVE ASSEMBLY………………………………………. 2653251815
· CONTROL VALVE ASSEMBLY……………………………….. …… ……. 2653251799
· · SOLENOID VALVE ASSEMBLY………………………………………. 2653251823
· RELIEF VAL VE ASSEMBLY ………… ………. …………………………….. 2653251807
· · VAL VE, RELIEF……………… …………………………… .. …………………. 2653236618
FEED SUPPORT ASSEMBLY …. …… …… …………………………………… 2653262648
WIRE SAFETY SWITCH ASSEMBLY……………………. ……… ………. 2653256970
GREASER COMPONENTS BRUSH TYPE…….. …………. ………….. 2653297172
GREASE TANK ASSEMBLY(*) .. .. …………. ………………………………. 2653249462
· GREASE PUMP(*) .. … ………….. …….. .. ….. ……………………. ….. ………. 2653096269
GREASE TANK ASSEMBLY (US)…………………… .. …… ………….. .. … 2653276218
· GREASE PUMP………………….. ………………………………. ……….. …….. 2653168357
DUST COLLECTOR ASSEMBLY…………………………… ………………. 2653291811
· DUST COLLECTOR (SDC-703E)…………………………… ………… … 2653308540
· · DUST COLLECTOR MOTOR…………………….. ……………………. 2651109296
HOOD SLIDE COMPONENT.. …………………………. .. .. ……………….. 2653289914
· CHECK VALVE ASSEMBLY …………………………. …… ………. .. ……. 2653252888
· · CHECK VALVE………. ………………………………. …………. …………… 2653295457
· HOOD SLIDE CYLINDER……………… …………………………………… 2653317053
HYD. PIPING MAIN PUMP LINE……… ……………………. ………….. 2653249520
Sub-assembies of an assembly are
indented under the assembly.
ASSY-NO.
HYD. PIPING PTO. PUMP LINE………………………………………….. 2653263307
HYD. PIPING DRIVE LINE…………………………………………………… 2653249603
HYD. PIPING CYL. LINE I OSCILLATION………………………….. 2653249629
HYD. PIPING CYL. LINE I BOOM POSITION…………………….. 2653263315
HYD. PIPING CYL. LINE I FEED POSITION……………………….. 2653263323
HYD. PIPING DRILL & FEED I MAIN LINE………………………… 2653276374
HYD. PIPING DRILL & FEED I PILOT LINE………… …………….. 2653263331
HYD. PIPING DRILL LINE……………………………………………………. 2653271037
HYD. PIPING FEED LINE…………………………………………………….. 2653278057
HYD. PIPING RHS LINE 1…………………………………………………….. 2653263364
HYD. PIPING RHS LINE 2…………………………………………………….. 2653249694
HYD. PIPING CENTRALIZER LINE…………………………………….. 2653263372
HYD. PIPING COOLING &TANK BACK LINE………….. ………. 2653291696
HYD. PIPING COOLING FAN DRIVE LINE………………………… 2653249512
HYD. PIPING DUST COLLECTOR LINE……………….. ………… …. 2653265054
HYD. PIPING DUST HOOD LINE ……………………………………….. 2653263380
HYD. PIPING OPERATING LINE I CABIN………………………….. 2653249579
COMPRESSOR AIR PIPING……………. ………………………… .. ………… 2653263398
COMPRESSOR OIL PIPING…………………………………………………… 2653291712
AIR PIPING BLOW & LUBRICATION LINE………….. …. ………… 2653292033
AIR PIPING GREASER & CLEANING LINE………………………… 2653265062
AIR CONDITIONER PIPING ………………………………………………… 2653265070
REMOTE CONTROLLED GREASER PIPING……… ……………….. 2653263422
FUEL LINE PIPING…….. ……………………….. ….. …………………………… 2653262622
ENGINE COOLANT PIPING……………. …………………………………… 2653262267
NAME-PLATE/DECALS ………………………………………………………… 2653269262
ATTACHMENT KIT………………………………………………………………. 2653269197
· TOOL SET ……………………………………………………………………………. 2653320099
HOSE SUPPORT COMPONENT (BOOM) ……………………………. 2653276408
HOSE SUPPORT COMPONENT (FEED)………………………………. 2653276416
( OPTIONAL ASSEMBLIES )
SUPER ROTATION COMPONENT………………………………………. 2653270831
· VAL VE BLOCK ASSEMBLY………………………………………………… 2653257978
ANTI FREEZE COMPONENT……………………………………………….. 2653262341
DUST PRE-SEP ARA TOR ASSEMBLY(*) ………………………………. 2653262705
WATER MIST SYS. ASME/CE ……………………………………………….. 2653324984
WATER MIST SYS. W /JIS ………………………………………………………. 2653299194
PRESSURE TEST KIT…… ………………………………………………….. ……. 2653188215
· PRESSURE TEST KIT…………………………………………………………… 2651125391

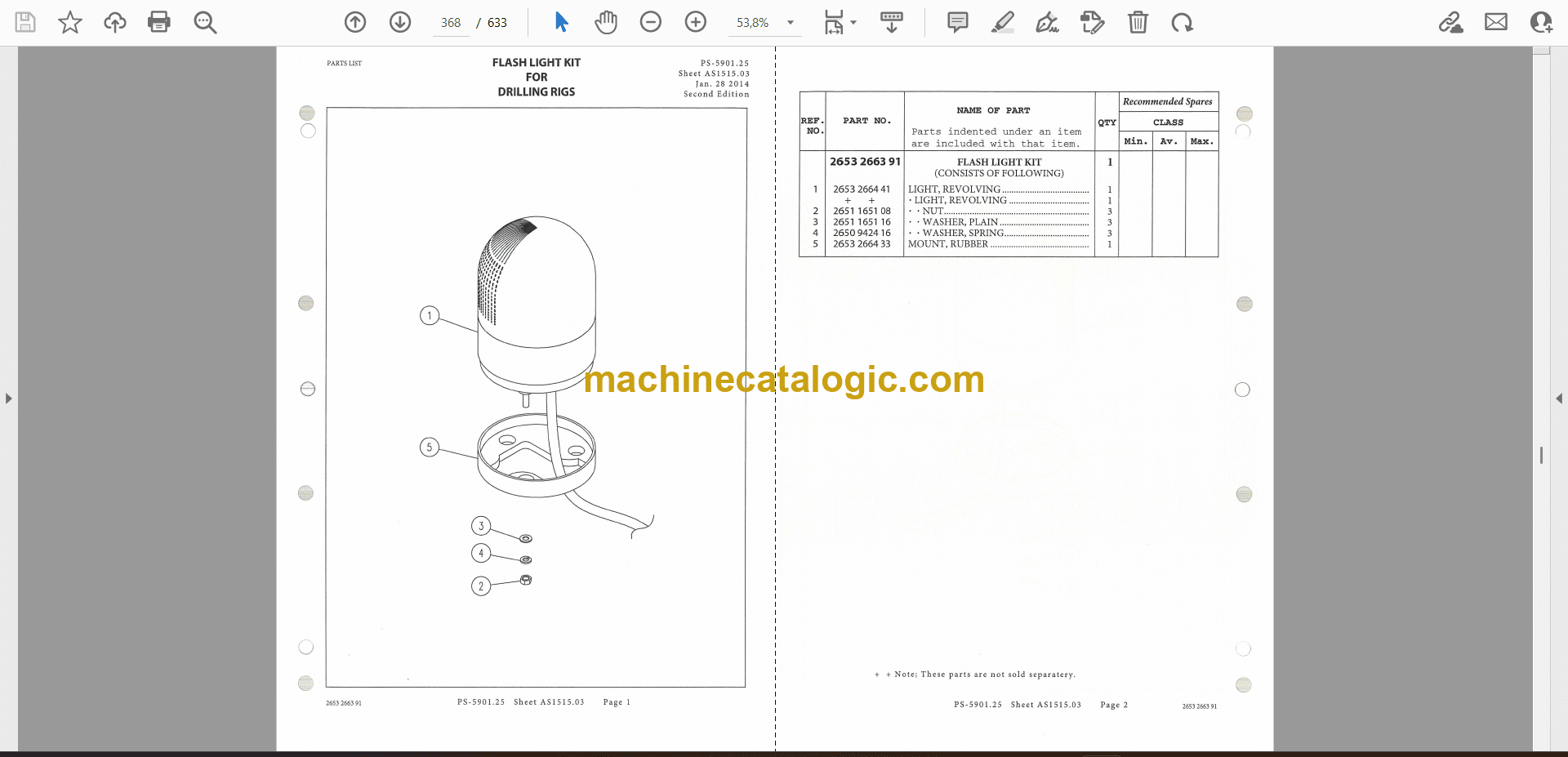

FLASH LIGHT KIT…………………………………………………………………. 2653266391
RADIO/MEDIA RECEIVER KIT …………………………………… ………. 2653323432
ACCUMULATOR CHARGE KIT…. ……………………………………….. 2653260527
ANGLE INDICATOR 2D ASSEMBLY …………………….. ……. ………. 2653262713
ANGLE INDICATOR 3D ASSEMBLY ……………………………………. 2653262721
COLD WEATHER COMPRESSOR KIT……………… …………………. 2653270864
REAR VIEW MIRROR KIT(*) …………. …………. .. .. ……… .. … .. ………. 2653257754
ROC CARE COMPONENT……………… ……………………………… …….. 2653260444
JAPAN MISC. COMPONENT T30-10 …. ……………….. ….. ………….. 2653285755
