Hitachi ZX225US-3, ZX225USR-3 Hydraulikbagger Technisches Handbuch (Fehlersuche) (TT1V1-G-01)

Der ZX225US-3 und der ZX225USR-3 arbeiten als Kettenbagger im Erdbau, Abbruch und Tiefbau. Zu diesem Band greifen Sie, wenn Sie Fehler systematisch eingrenzen wollen, statt nur Bauteile auf Verdacht zu wechseln. Sie finden Messwerte, Leistungstests und Diagnoseabläufe für die Fehlersuche an der Maschine.

Wobei dieses Handbuch hilft

• Prüfen Sie im Kapitel 4 LEISTUNGSTESTS die Maschinenfunktionen und Motortests anhand der vorgesehenen Sollwerte.
• Messen Sie die für die Diagnose benötigten Werte und vergleichen Sie diese mit den passenden Sollwerten.
• Grenzen Sie im Kapitel 5 FEHLERSUCHE Störungen über Diagnoseverfahren, Monitor und Fehlersuchverfahren A ein.
• Prüfen Sie die Anordnung der Komponenten, bevor Sie Leitungen, Sensoren oder Steuergeräte gezielt untersuchen.

Für wen das gedacht ist

Das passt in die Werkstatt, in den Fuhrpark und auf den Tisch eines freien Mechanikers oder Händlertechnikers. Als Ergänzung derselben Reihe sind das Technische Handbuch (Funktionsprinzip) (TO1V1-G-01) und das Werkstatthandbuch (Werkstatthandbuch nur in Englisch) (W1V1-E-01) erhältlich.

Häufige Fragen

Was bekomme ich genau?
Sie erhalten zwei PDF-Dateien auf Deutsch mit 1151 Seiten. Die Lieferung erfolgt digital, und der Text lässt sich durchsuchen und kopieren.

Passt es zu meiner Maschine und meiner Seriennummer?
Ja, wenn Ihre Maschine als ZX225US-3 oder ZX225USR-3 gekennzeichnet ist. Vergleichen Sie Modell und Seriennummer am Typenschild; die Buchnummer TT1V1-G-01 bestätigt die passende Ausgabe. Das Handbuch behandelt außerdem ZX200-3, ZX240-3 und ZX270-3.

Wie fügt sich das Buch in die Werkstattarbeit ein?
Sie nutzen es bei Störungen für Leistungstests, Messwertvergleiche und eine geordnete Fehlersuche. Damit arbeiten Sie vom Fehlerbild zur Ursache.

Wenn Ihre Kennzeichnung passt, ist dies der richtige Diagnoseband für Ihre Maschine. Sie können ihn jetzt als PDF herunterladen.

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 3 weitere Hydraulikbagger-Modelle: ZX200-3, ZX240-3, ZX270-3

Inhaltsverzeichnis:

• EINLEITUNG
• SICHERHEIT

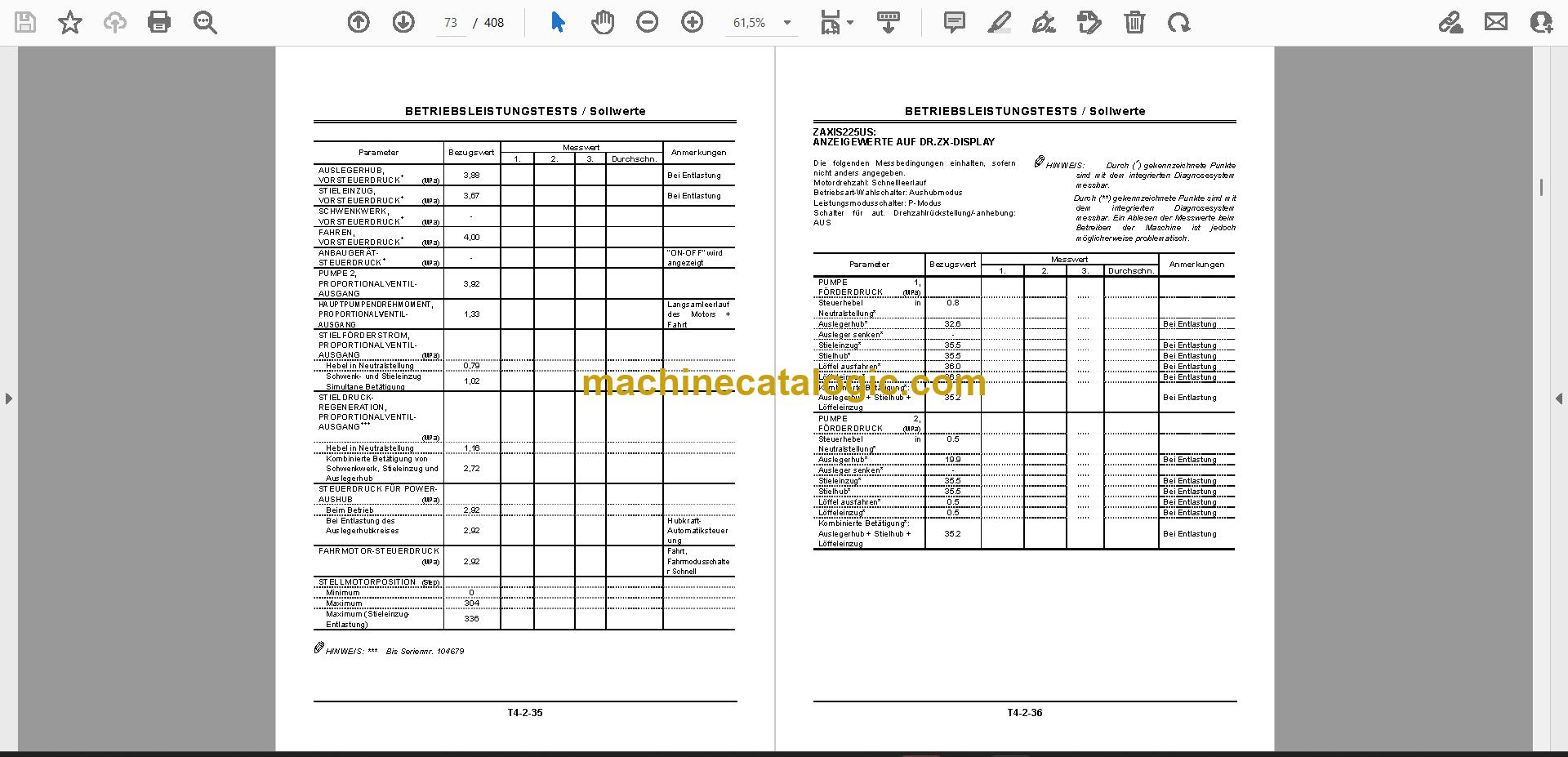

• KAPITEL 4 LEISTUNGSTESTS
• Sollwerte
• Motortest
• Maschinenfunktionstest
• KAPITEL 5 FEHLERSUCHE
• Diagnoseverfahren
• Monitor

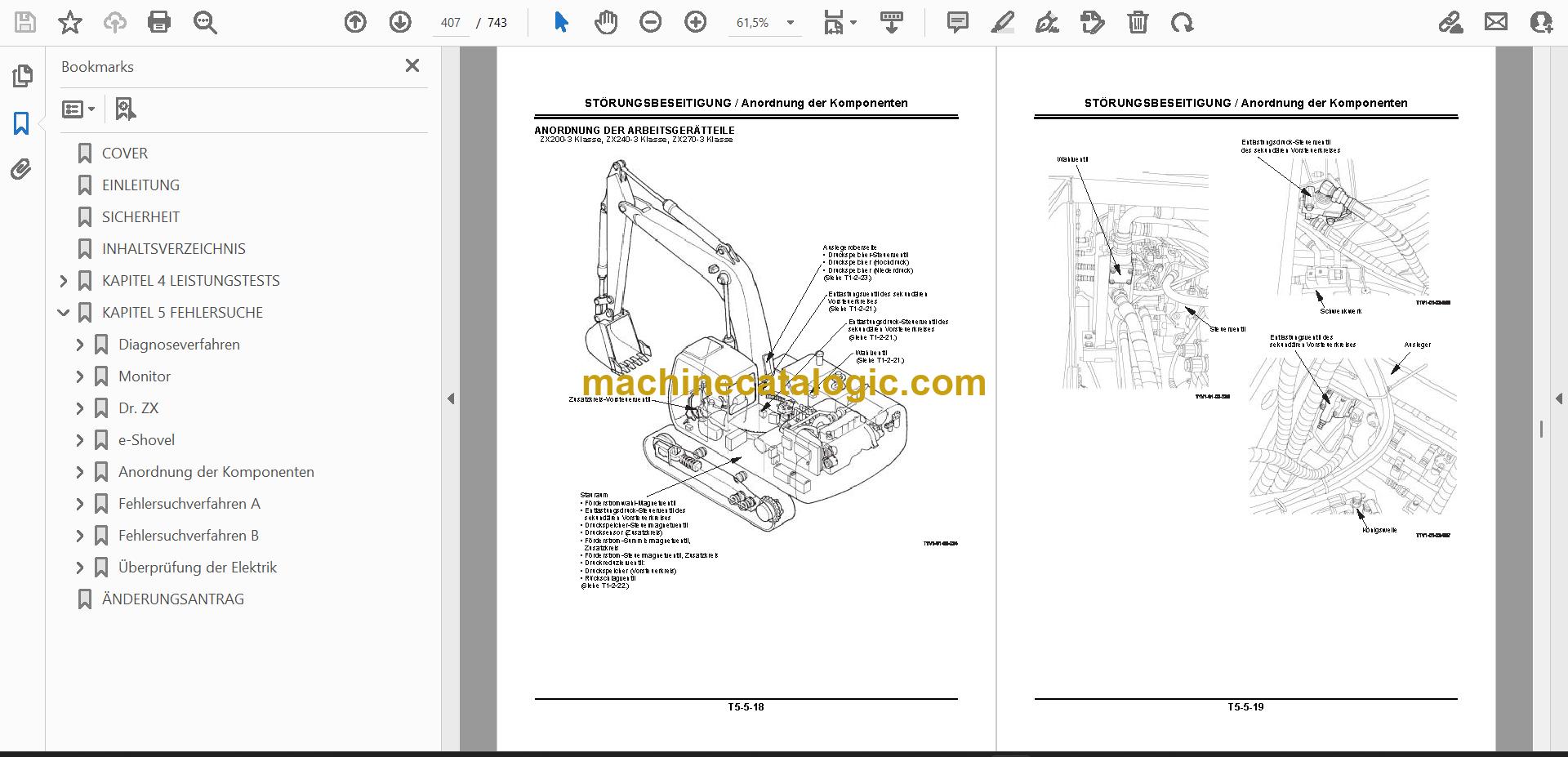

• Anordnung der Komponenten
• Fehlersuchverfahren A

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.

Zu dieser Maschine sind außerdem folgende Bände erhältlich:

• Technisches Handbuch (Funktionsprinzip) — TO1V1-G-01
• Werkstatthandbuch (Werkstatthandbuch nur in Englisch) — W1V1-E-01
