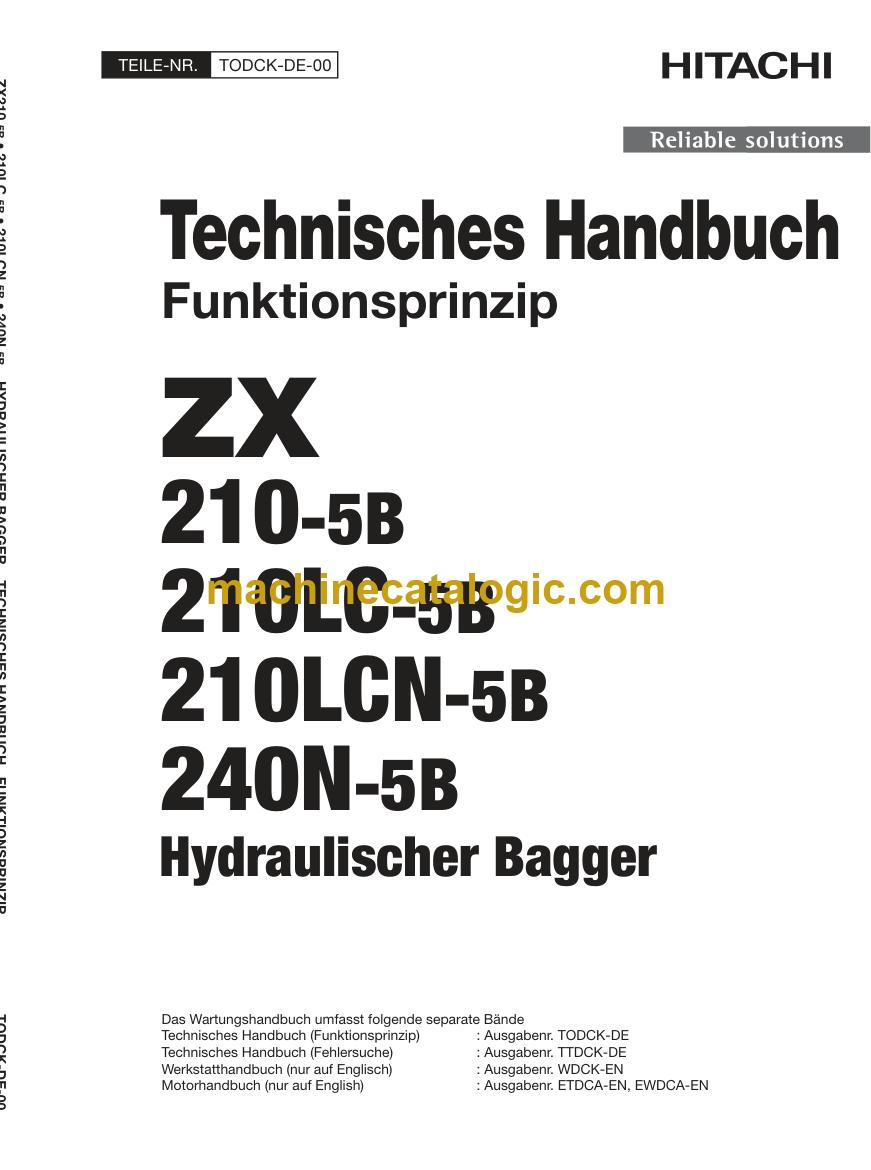

Hitachi ZX240N-5B Hydraulikbagger Technisches Handbuch (Funktionsprinzip) (TODCK-DE-00)

Der Hitachi ZX240N-5B ist ein Kettenbagger für Erdbau, Tiefbau und Abbruch. Zu diesem Band greifen Sie, wenn Sie verstehen wollen, wie Hydraulik, Elektrik, Steuerung und Antrieb zusammenarbeiten. Er ist für die technische Diagnosevorbereitung gedacht, nicht als Anleitung für den Fahrer. Für Ihre ZX240N-5B lautet die klare Einschätzung: Ja, dieser Band passt.

Wobei dieses Handbuch hilft

• Prüfen Sie in KAPITEL 1 ALLGEMEINES die technische Zuordnung, Komponenten und Systemübersichten.
• Grenzen Sie in KAPITEL 2 SYSTEM Fehler an Controller, Steuersystem, ECM, Hydraulik und Elektrik ein.
• Vollziehen Sie in KAPITEL 3 ARBEITSWEISE DER KOMPONENTEN die Funktion von Pumpengruppe, Schwenkwerk, Steuerventilen und Fahrwerk nach.
• Messen Sie mit den Angaben aus KAPITEL 4 LEISTUNGSTESTS die vorgesehenen Betriebswerte und vergleichen Sie die Ergebnisse.
• Prüfen Sie die Bereiche Motor, Nebenaggregate, Hydraulikkomponenten und elektrische Anlagen gezielt vor der Reparatur.

Für wen das gedacht ist

Das Handbuch passt in die Werkstatt, in den Fuhrpark und auf den Arbeitsplatz eines freien Mechanikers oder Händlertechnikers. Als Ergänzung derselben Reihe sind das Technische Handbuch (Fehlersuche) TTDCK-DE, das Werkstatthandbuch WDCK-EN und das Motorhandbuch ETDCA-EN erhältlich.

Häufige Fragen

Was bekomme ich geliefert?
Sie erhalten eine digitale PDF-Datei mit 441 Seiten. Die Lieferung erfolgt als PDF.

Passt es zu meiner Maschine?
Ja, für den Hitachi ZX240N-5B ist die Buch-Nr. TODCK-DE-00 zugeordnet. Prüfen Sie am Typenschild Modell und Seriennummer; das Handbuch behandelt außerdem ZX210-5B, ZX210LC-5B und ZX210LCN-5B.

Wie fügt sich das Buch in die Arbeit ein?
Sie nutzen es, um Systemfunktionen zu verstehen, Messungen einzuordnen und Fehler gezielt einzugrenzen, bevor Sie Bauteile prüfen oder reparieren.

Wenn Sie eine ZX240N-5B warten oder diagnostizieren, können Sie dieses Handbuch jetzt als technische Grundlage einsetzen.

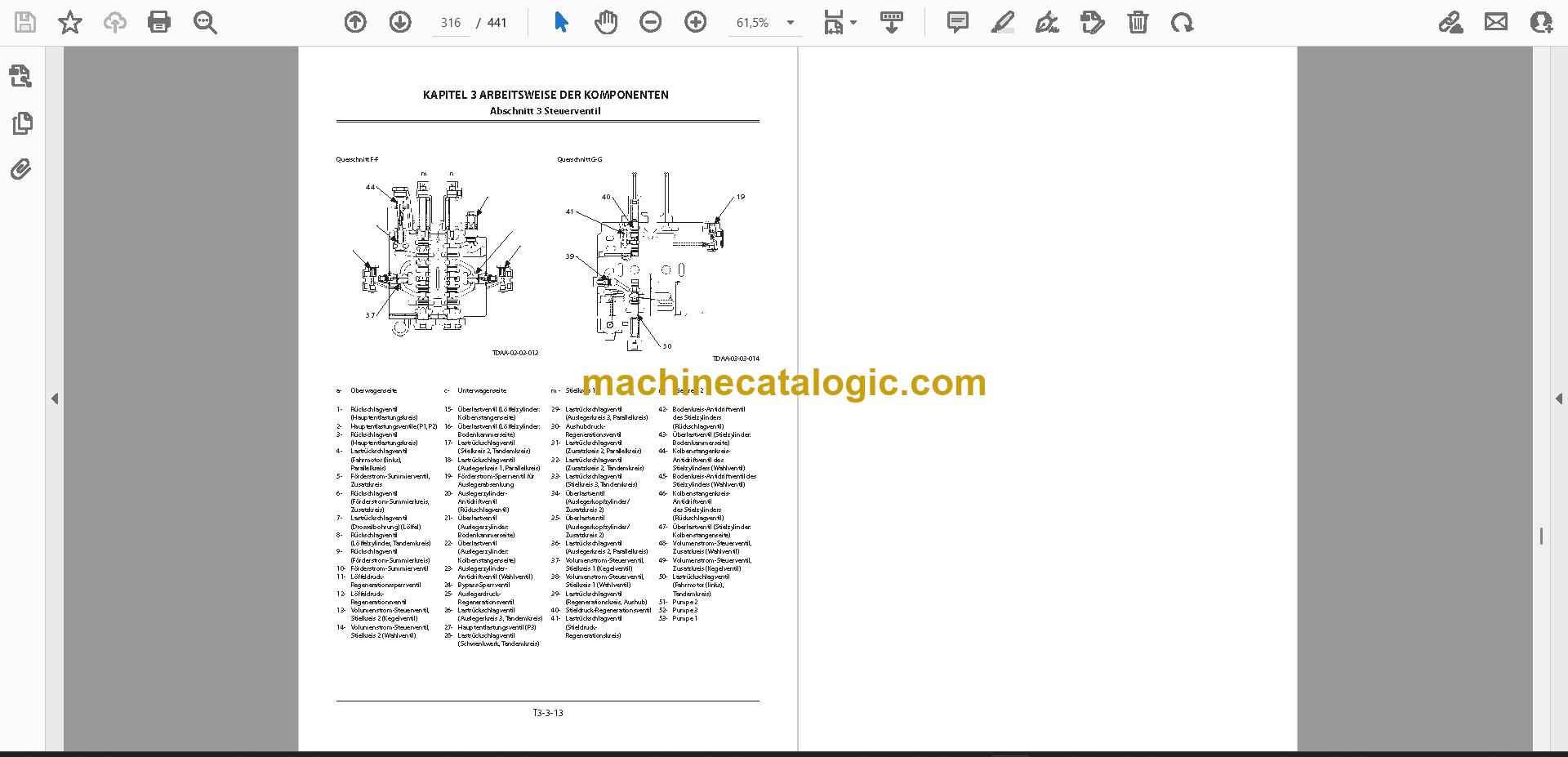

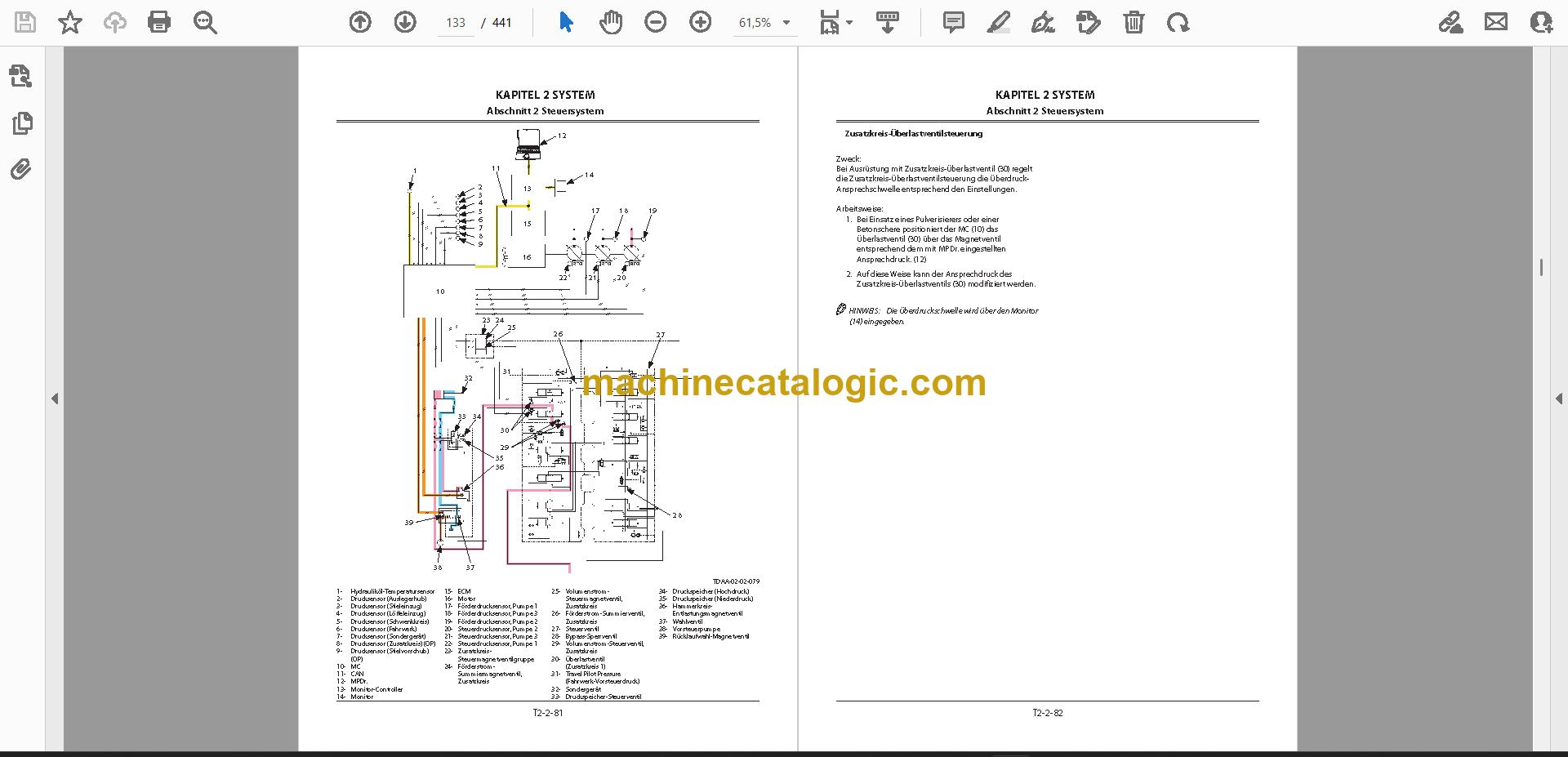

Hier klicken, um die Vorschau anzusehen (PDF)

Abgedeckte Modelle

Dieses Handbuch gilt außerdem für 3 weitere Hydraulikbagger-Modelle: ZX210-5B, ZX210LC-5B, ZX210LCN-5B

Inhaltsverzeichnis:

• Hitachi Construction Machinery Co., Ltd
• Tokio, Japan
• Alle Rechte vorbehalten
• ABSCHNITTSINHALTE
• TECHNISCHES HANDBUCH
• (Funktionsprinzip)
• KAPITEL 1 ALLGEMEINES
• Abschnitt 1 Technische Daten
• Abschnitt 2 Anordnung der Komponenten
• Abschnitt 3 Technische Daten der Komponenten
• KAPITEL 2 SYSTEM
• Abschnitt 1 Controller
• Abschnitt 2 Steuersystem
• Abschnitt 3 ECM
• Abschnitt 4 Hydraulik
• Abschnitt 5 Elektrik
• KAPITEL 3 ARBEITSWEISE
• DER KOMPONENTEN
• Abschnitt 1 Pumpengruppe
• Abschnitt 2 Schwenkwerk
• Abschnitt 3 Steuerventil
• Abschnitt 4 Vorsteuerventil
• Abschnitt 5 Fahrwerk
• Abschnitt 6 Signalsteuerventil
• Abschnitt 7 Andere (Oberwagen)
• Abschnitt 8 Andere (Unterwagen)
• KAPITEL 4 LEISTUNGSTESTS
• Abschnitt 1 Einführung
• Abschnitt 2 Sollwerte
• Abschnitt 3 Motortest
• Technische Daten
• Reichweiten (Stegkette)
• Hauptkomponente
• Elektrik (Übersicht)
• Elektrik (Rückseitige Kabinenkonsole)
• Elektrik (Schalterkonsole)
• Komponenten
• Motor
• Nebenaggregate des Motors
• Hydraulikkomponenten

Teil der Werkstattdokumentation

Dieser Band gehört zum Service-Handbuch (Werkstatthandbuch-Reihe) dieser Baureihe.

Zu dieser Maschine sind außerdem folgende Bände erhältlich:

• Technisches Handbuch (Funktionsprinzip) — TODCK-DE
• Technisches Handbuch (Fehlersuche) — TTDCK-DE
• Werkstatthandbuch — WDCK-EN
• Motorhandbuch — ETDCA-EN
