Kohler 40-200EOZDJ, 33-175EFOZDJ, 40-200EOZCJ, 33-175EFOZCJ Marine Service Manual (tp6863)

Format: PDF (Printable Document)

File Language: English

File Pages: 344

File Size: 28.36 MB (Speed Download Link)

Brand: Kohler

Model: 40-200EOZDJ, 33-175EFOZDJ, 40-200EOZCJ, 33-175EFOZCJ Marine

Book No: tp6863

Type of Document: Service Manual

Categories: ,

$ 40

Share:

Kohler 40-200EOZDJ, 33-175EFOZDJ, 40-200EOZCJ, 33-175EFOZCJ Marine Service Manual (tp6863)

Kohler 40-200EOZDJ, 33-175EFOZDJ, 40-200EOZCJ, 33-175EFOZCJ Marine Service Manual (tp6863)

These Kohler marine generator sets usually live in hot, cramped engine rooms, supplying hotel power and backup power while the vessel’s underway or at dock. This service manual is what I’d keep open when I need to trace a no-start, an unstable frequency, or a shutdown under load and prove whether it’s a sensor, fuel issue, or control problem before I order parts. For example, if a unit trips off as soon as the load comes on, I’d use this book to walk through the checks in order—fuel, governor, electrical side—so we fix the cause, not just the symptom.

Applications & Use Cases

  • Isolate hard-start or no-start faults by following the step-by-step diagnostic flow.
  • Verify governor and throttle linkage adjustments after replacing or disturbing components.
  • Trace wiring and signal paths to confirm a bad sender, relay, or harness instead of guessing.
  • Follow correct disassembly/assembly sequences when pulling pumps, injectors, or accessories.
  • Check and fine-tune operating adjustments after major repairs or overhauls.

FAQ

Q: Can I use this manual on a tablet or laptop in the engine room?

A: Yes, it’s practical to view digitally; just zoom diagrams and keep the device in a dry, protected spot.

Q: Is it worth printing sections of this manual?

A: Many techs print the procedures and diagrams for the specific job so they can mark notes and keep them near the set.

Safety Note

Always lock out the generator, secure the vessel, and verify zero energy before opening or removing any components.

📘 Show Index

Kohler 40-200EOZDJ, 33-175EFOZDJ, 40-200EOZCJ, 33-175EFOZCJ Marine Index:

Product Identification Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Safety Precautions and Instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Service Assistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Section 1 Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1.2 Permanent Magnet Alternator Concept . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1.3 Short Circuit Performance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
1.4 Electrical Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
1.5 Torque Values and Assembly Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
1.6 Alternator Adapter to Flywheel Housing Torque Values . . . . . . . . . . . . . . . . . . . . . . 20
1.7 Drive Discs to Flywheel Torque Values . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
1.8 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.9 Controller Identification and Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.9.1 Decision-Maker 3500 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
1.9.2 Decision-Maker 3500 with Integral Voltage Regulator . . . . . . . . . . . . . . . 22
1.9.3 Specifications and Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.9.4 Integral Voltage Regulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1.10 Oil Pressure Sender (OPS), 40EOZD(C)J/33EFOZD(C)J Models . . . . . . . . . . . . 24
1.11 Coolant Temperature Sender (CTS), 40EOZD(C)J/33EFOZD(C)J Models . . . . . 24
1.12 Exhaust Temperature Switch or Sender (ETS), All Models . . . . . . . . . . . . . . . . . . . 25
1.13 Low Seawater Pressure Switch (LWP), All Models . . . . . . . . . . . . . . . . . . . . . . . . . 25
1.14 Oil Temperature Sender (OTS), Models with 3rd Party Approval Option . . . . . . . 26
1.15 Oil Pressure Sender #2 (OPS2), Models with 3rd Party Approval Option . . . . . . 26
1.16 Coolant Pressure Sender (CPS), Models with 3rd Party Approval Option . . . . . . 27
1.17 Fuel Leak Sensor, All Models with Double-Wall Fuel Line Option . . . . . . . . . . . . . 27
1.18 Coolant Level Sensor (CLS), Models with Radiators . . . . . . . . . . . . . . . . . . . . . . . . 28
Section 2 Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2.1 Prestart Checklist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
2.2 Marine Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.3 Angular Limits During Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.4 Operation in European Union Member Countries . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.5 Load Profile . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
2.6 Controller Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
2.6.1 Emergency Stop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2.6.2 System Status Lamps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
2.6.3 System Fault Warning Lamp with Digital Displays . . . . . . . . . . . . . . . . . . 34
2.6.4 System Fault Shutdown Lamp With Digital Displays . . . . . . . . . . . . . . . . 36
2.6.5 Status and Notice Digital Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
2.6.6 Controller Resetting (Following System Shutdown or Warning) . . . . . . . 40
2.7 Menu Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40
2.8 Monitoring and Programming Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.8.1 PC Communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.8.2 Modbus Communications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
2.8.3 Warning Parameter Default Setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48
2.8.4 Fault Parameter Default Setting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
2.9 Controller Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
2.9.1 Programmable Inputs/Outputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
Section 3 Scheduled Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.1 Alternator Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.2 Engine Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
3.3 Generator Set Service Schedule . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89
Table of Contents, continued
4 Table of Contents TP-6863 4/17
3.4 Alternator Bearing Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.4.1 20–300 kW Models . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.5 Diesel Fuel Systems . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.5.1 Bleeding Air from Fuel System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.6 Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
3.6.1 Cooling System Component Inspection . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
3.6.2 Procedure to Drain Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92
3.6.3 Procedure to Flush and Clean Cooling System . . . . . . . . . . . . . . . . . . . . 92
3.6.4 Procedure to Refill Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
3.6.5 Siphon Break . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93
3.6.6 Impeller Inspection and Replacement Procedure . . . . . . . . . . . . . . . . . . . 94

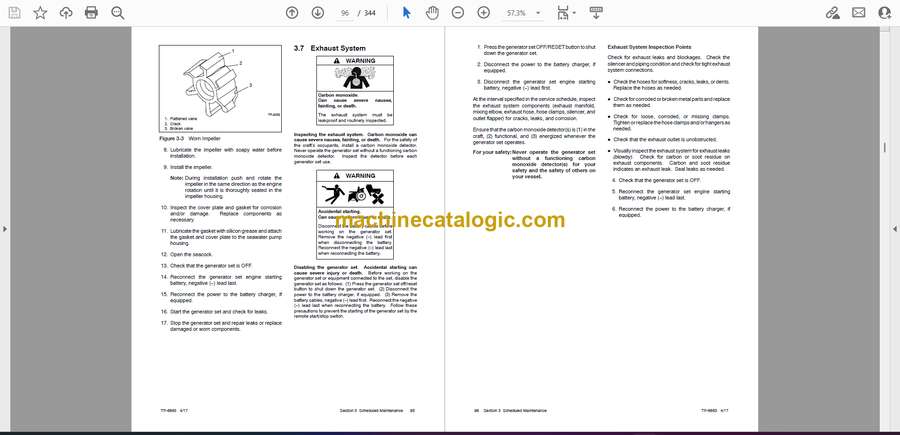

3.7 Exhaust System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95
3.8 Storage Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
3.8.1 Lubricating System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
3.8.2 Cooling System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
3.8.3 Fuel System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
3.8.4 Exterior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
3.8.5 Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Section 4 Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 99
4.1 General Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100
4.2 Controller Display Troubleshooting Chart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 103
4.3 Paralleling Troubleshooting—When Breaker Does Not Close to Bus . . . . . . . . . . 104
4.3.1 Faults Not Shown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 104
4.3.2 Faults Shown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 105
4.4 Paralleling Troubleshooting—When Breaker Does Close to Bus . . . . . . . . . . . . . 106
4.4.1 Faults Shown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 106
4.5 Paralleling Troubleshooting—When Running in AUTO . . . . . . . . . . . . . . . . . . . . . . 109
4.5.1 Faults Shown . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 109
4.6 Troubleshooting—Protective Relays . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 113
4.7 Troubleshooting—Voltage Regulator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 118
4.8 Troubleshooting—Genset Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
4.9 Troubleshooting—Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Section 5 Decision-Maker 3500 Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
5.1 General Repair Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
5.2 SiteTech Software . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125
5.3 Request and Status Messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
5.4 Controller Functional Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
5.5 Factory Reserved Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126
5.6 Controller Service Replacement Kit GM92086 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
5.6.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
5.6.2 Installation Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128
5.6.3 Installation Procedure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 129
5.7 Synchronizing Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 131
Section 6 Component Testing and Adjustment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 133
6.1 Controller Handling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
6.1.1 Handling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
6.2 Other Service Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
6.2.1 Removal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
6.2.2 Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 134
6.3 General Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
6.4 Leads/Wires/Wiring Harnesses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
6.5 Crank Relay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 135
6.6 Current Transformers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

6.6.1 Function and Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6.6.2 Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6.7 Engine Pressure and Temperature Sensors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6.7.1 General . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 136
6.7.2 Sensor Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.7.3 Switch Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.7.4 Sender Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.7.5 Oil Pressure Sender (OPS) Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 137
6.7.6 Water or Coolant Temperature Sender (CTS) Testing . . . . . . . . . . . . . . . 137
6.8 Coolant Level Sensor (CLS) (Radiator Models) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
6.9 Powering Up the ECU without Cranking the Engine . . . . . . . . . . . . . . . . . . . . . . . . 140
6.10 Fault Warning and Shutdown Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
6.11 Motor-Operated Circuit Breakers (if equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
6.11.1 Automatic Closing of the Breaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 143
6.11.2 Automatic Opening of the Breaker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
6.11.3 Synchronization of the Generator Output to the Paralleling Bus . . . . . . 145
6.11.4 Troubleshooting Non-Operating Breaker . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Section 7 Alternator Component Testing and Adjustment
(33–150 kW Generator Sets Equipped with 4PX, 4RX, 4SX Alternators) . . . . . . . . . . . . . . . . . . . . . . . . . 151
7.1 Introduction . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
7.2 Alternator Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 151
7.2.1 Troubleshooting Alternator, No Output Voltage . . . . . . . . . . . . . . . . . . . . . 153
7.2.2 Troubleshooting Alternator, Overvoltage . . . . . . . . . . . . . . . . . . . . . . . . . . 154
7.2.3 Troubleshooting Alternator, Fluctuating Voltage . . . . . . . . . . . . . . . . . . . . 155
7.3 LED Optic Board Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
7.4 FRX Activator Board Service Kit GM101821-S . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 158
7.5 FRX Activator Board Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 162
7.6 Exciter Armature Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 164
7.7 Rotor Assembly Field Winding Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 166
7.8 Stator Assembly Winding Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
7.9 FRX Alternator Winding Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 169
Section 8 Alternator Component Testing and Adjustment
(175–200 kW Generator Sets Equipped with 4UA10 Alternators) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
8.1 Alternator Troubleshooting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 171
8.1.1 Troubleshooting Alternator, No Output Voltage . . . . . . . . . . . . . . . . . . . . . 172
8.1.2 Troubleshooting Alternator, High Output Voltage . . . . . . . . . . . . . . . . . . . 173
8.2 Alternator Testing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
8.2.1 No Output On Any Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 174
8.2.2 Overvoltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
8.2.3 Fluctuating Voltage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
8.3 LED Circuit Board Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 176
8.4 SCR Assembly and Photo Transistor Board . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 177
8.5 Stator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
8.6 Alternator Field . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 180
8.7 Exciter Armature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 181
8.8 Speed Sensor Test . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 182
8.9 End Bracket Removal and Replacement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Section 9 Paralleling System Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
9.1 Controller Functionality . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
9.1.1 Single-Generator Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
9.1.2 External Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
9.1.3 Internal Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 185
9.2 Choosing an Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.2.1 Single Generator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
Table of Contents, continued
6 Table of Contents TP-6863 4/17
9.2.2 External Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.2.3 Internal Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.3 Paralleling Configuration Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.3.1 Low Wye . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.3.2 High Wye . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 187
9.3.3 Delta . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.3.4 Single Phase . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.4 Functional Operation Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.4.1 PGEN Communication . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.4.2 Generator Startup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.4.3 First-On Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
9.4.4 Synchronizing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 189
9.4.5 System Synchronization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
9.4.6 Real Power Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 190
9.4.7 Reactive Power Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 192
9.4.8 Faults . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 194
9.4.9 Start Modes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
9.4.10 Control Inputs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
9.4.11 Generator Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
9.4.12 Load Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
9.4.13 Communication Failure . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 196
9.5 Calibration and Commissioning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.5.1 Voltage Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.5.2 Current Calibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.5.3 Gains and Settings for Paralleling . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.6 Parameter Descriptions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.6.1 PGEN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.6.2 First-On . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 197
9.6.3 Synchronization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
9.6.4 Load Sharing . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
9.6.5 Power Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 205
9.6.6 Generator Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 208
9.6.7 Load Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 211
9.6.8 Miscellaneous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 212
Section 10 Generator Management Information . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
10.1 Generator Management Purpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
10.2 Generator Management Basic Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
10.2.1 Sequence of Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 217
10.2.2 Control Approach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 222
10.2.3 Timing Approach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 223
10.3 Generator Management Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
10.4 Generator Management Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
10.4.1 Control Mode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 224
10.4.2 Enabled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
10.4.3 Order . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
10.4.4 Start Percentage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 225
10.4.5 Stop Percentage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.6 Start Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.7 Stop Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.8 Stable Delay . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.9 Runtime Threshold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.10 Fuel Level Threshold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
10.4.11 Min Gens Online . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
10.4.12 Min Load Shed Priority . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
10.5 Generator Management Detailed Functional Description . . . . . . . . . . . . . . . . . . . . 227

10.5.1 Stability Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 227
10.5.2 Stop Signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
10.5.3 Stop Behavior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
10.5.4 Parameters . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
10.5.5 Order Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
10.5.6 Start/Stop Threshold Calculation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
10.5.7 Start/Stop Accumulators . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 230
10.5.8 Availability . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
10.5.9 Preemptive Warning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 231
10.6 Generator Management Detailed Functional Sequence . . . . . . . . . . . . . . . . . . . . . 232
10.6.1 Order Selection Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 232
10.6.2 Start/Stop kW Calculation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
10.6.3 Activation Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
10.6.4 Start/Stop Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 233
Section 11 Load Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
11.1 Purpose . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
11.2 Basic Function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 235
11.2.1 Sequence of Operation—Single Generator System . . . . . . . . . . . . . . . . . 235
11.2.2 Sequence of Operation—Paralleling System . . . . . . . . . . . . . . . . . . . . . . 238
11.3 Considerations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.1 Total Load on the System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.2 Load Types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.3 Ease of Interrupting Loads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.4 Criticality of the Loads . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.5 Number of Generators in the System . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.6 Use of Generator Management . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.3.7 Emissions Requirements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.4 Setup . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.4.1 Genset Maximum Percent Capacity . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.4.2 Generator Overloaded Percent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 240
11.4.3 Under Frequency Shed Level . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.4.4 Base Load Add Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.4.5 Base Over Load Shed Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.4.6 Base Under Frequency Shed Time . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.5 Detailed Functional Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.5.1 Activation/Deactivation Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 241
11.5.2 Output Configuration . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
11.5.3 Startup Shed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
11.5.4 Generator Capacity Load Add . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 242
11.5.5 Overload Shed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 243
11.5.6 Under Frequency Shed Logic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 244
Section 12 Alternator Disassembly/Reassembly
(33–150 kW Generator Sets Equipped with 4PX, 4RX, 4SX Alternators) . . . . . . . . . . . . . . . . . . . . . . . . . 245
12.1 Disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 247
12.2 Reassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 250
Section 13 Alternator Disassembly/Reassembly
(175–200 kW Generator Sets Equipped with 4UA10 Alternators) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 259
13.1 Disassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 262
13.2 Reassembly . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 264
Section 14 Wiring Diagrams . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 271
Table of Contents, continued
8 Table of Contents TP-6863 4/17
Appendix A Abbreviations . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 333
Appendix B Common Hardware Application Guidelines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 335
Appendix C General Torque Specifications . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 336
Appendix D Common Hardware Identification . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 337
Appendix E Common Hardware List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 338
Appendix F Electrical Noise and Wiring Practices . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 341

Kohler

Latest Product

🎄 New Year Deal: 12% OFF on all products — Use code MCAT12
0
    0
    Your Cart
    Your cart is emptyReturn to Shop
