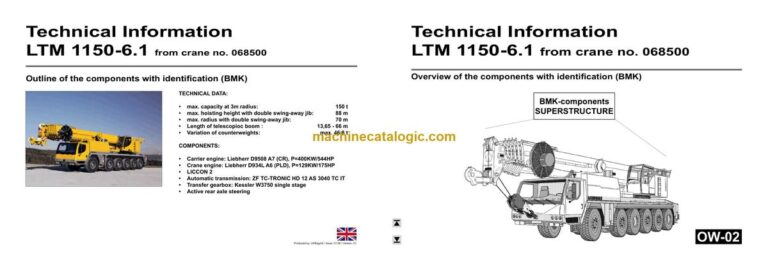

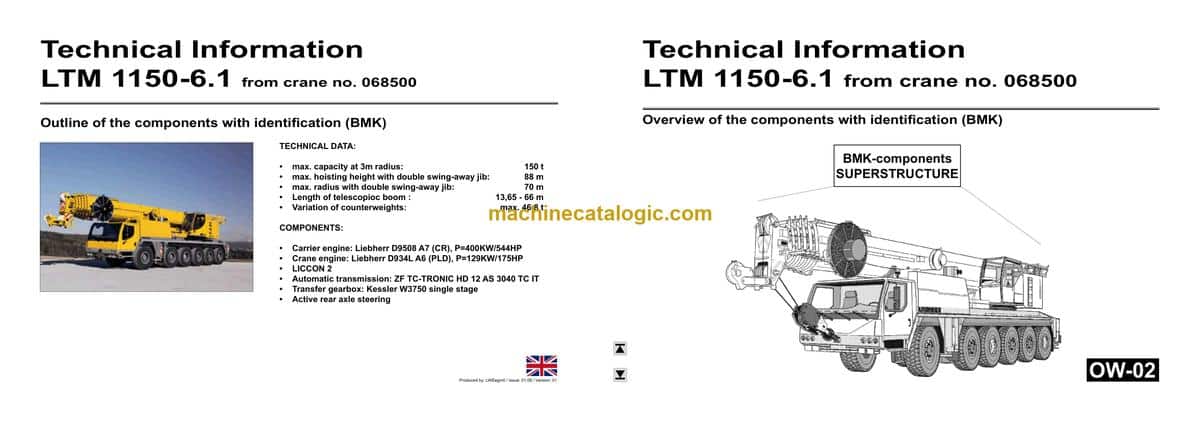

The Liebherr LTM 1150-6.1 Mobile Crane earns its keep doing real lifting work, and when it throws an electrical or control fault, the first thing most of us reach for is the wiring diagram. About two minutes later, we’re swearing because we can’t find “K15” or “X203” on the actual machine. That’s where this Technical Information & BMK Components Manual (component identification) for SN 068566 comes in. It’s the map between the paper schematics and the iron in front of you.
What this manual helps you do
- Identify which physical component matches a reference like E1, K3, V12, or X45 in your wiring or hydraulic diagrams.

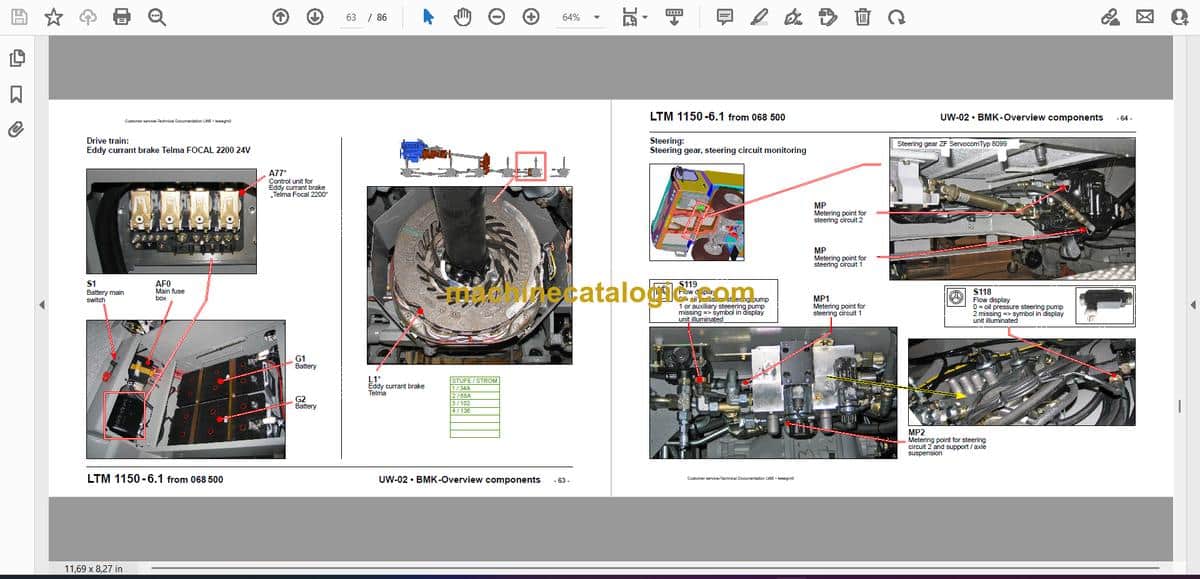

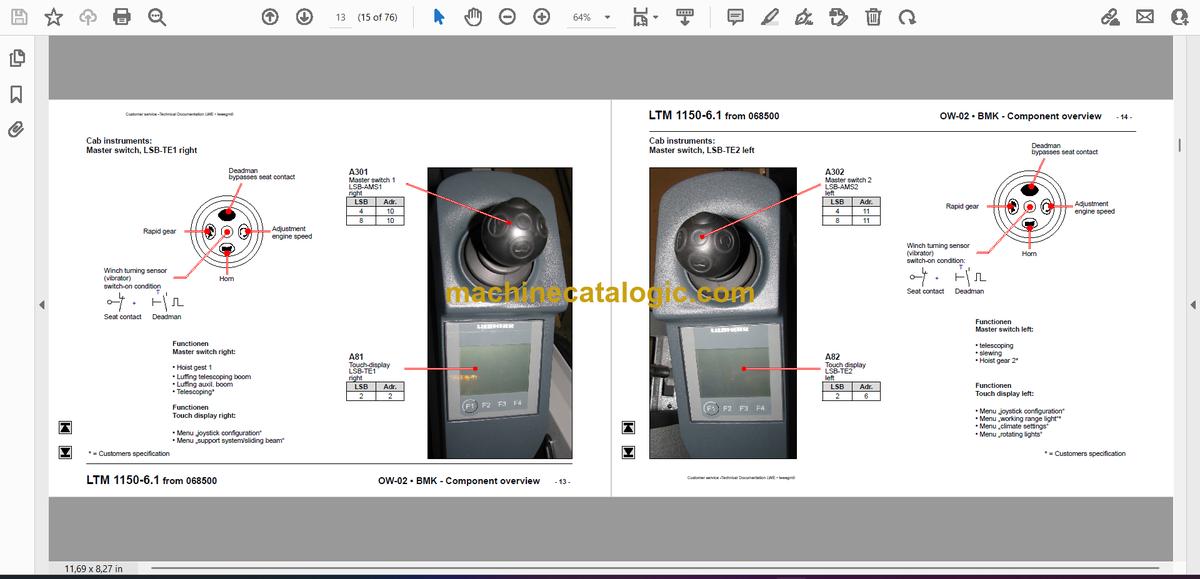

- Locate sensors, valves, relays, plugs, and control units on the carrier and superstructure using outline and layout views.
- Trace harness routes and junction points so you’re not guessing where a cable disappears into the chassis.
- Cross-reference a fault code or schematic symbol to Liebherr’s own component naming so you can talk the same language as the manuals.
- Pinpoint components on the LTM 1150-6.1 when you’re training new techs on machine layout and system structure.
Who this is for
This is aimed at workshop technicians, field service techs, electrical diagnostic engineers, fleet mechanics, and training instructors. If you’re looking for repair procedures, torque specs, or part numbers, you want the service manual and parts catalogue instead, not this BMK.
FAQ
Q: Are the diagrams clear and searchable in PDF form?
A: Yes, this kind of BMK PDF is made to be zoomed and searched so you can read component IDs and follow the overlays.
Q: Does it cover just the upper crane or the whole machine?
A: It covers both carrier and superstructure, so you get component identification for the undercarriage and the crane body in one go.
Q: Does it work alongside other Liebherr documents?
A: Yes, the BMK ties directly into Liebherr wiring diagrams, hydraulic schematics, service manuals, and parts catalogues via the same reference designators.
Bottom line: If your main problem is “I see it on the diagram but can’t find it on the crane,” then yes, this is exactly the manual you need. If you want step‑by‑step repairs or parts ordering, then no, this isn’t the right book on its own.
📘 Show Index
Table of Contents:
Carrier — Table of Contents
- Schaltplanübersicht:
- Fahrzeug:
- Ansicht von vorne,Beleuchtung und Spiegel
- Ansicht von hinten, Beleuchtung
- Seitenmarkierungsleuchten links
- Seitenmarkierungsleuchten rechts
- Fahrerhaus:
- Türen und Fenster
- Scheibenwaschanlage
- Lüftung und Wärmetauscher
- Batterien und Hauptsicherungskasten
- Bedienelemente
- Bluetooth Basiseinheit – BTB, Bluetooth Terminal – BTT
- Elektrik
- Fahrtenschreiber Analog/Digital
- Mittelkonsole – Bedienelemente
- Mittelkonsole – E/A-Module, BTB
- Mittelkonsole – Relais
- Mittelkonsole – Sicherungen
- Mittelkonsole – Steuergeräte, Intervallrelais
- Mittelkonsole – Heizflanschrelais
- Mittelkonsole – Diagnosestecker
- Druckluftanlage:
- Druckgeber und Ventile der Bremsanlage
- Kompressor und Trockner
- Luftbehälterlagerung
- Ventilblock Hilfsverbraucher
- Bremskraftreduzierung – Abgasrückführung
- Bremsanlage:
- Übersicht – Überwachung Bremsbeläge
- Bremsbelag Überwachungsanzeige
- Antriebsaggregat:
- Einbauübersicht
- Ansicht von rechts
- Ansicht von links
- D9508 A7 Common Rail 400 KW (544 PS)
- Übersicht V-Raum
- Motorsteuergerät LH ECU UP/CR und Diagnosestecker
- Kraftstoff-Service-Center
- Kraftstoff-Pumpen mit Zu-Meß-Einheit ZME
- Raildruckgeber 1 und 2
- Ladelufttemperatur- und Ladeluftdruckgeber
- Kühlmitteltemperatur-Geber
- Injektoren und Zylinder-/Bankzuordnung
- Übersicht Schwungradseite
- Drehzahlgeber
- Wassergekühlte externe Abgas-Rückführung
- Abgasturbolader mit Wastegate
- Anlasser und Generator
- Übersicht Lüfterseite, Heizflansche
- Ölmodul mit Öldruckgeber
- Luftfilterunterdruck
- Diesel-Kraftstoffanlage:
- Vorfiltereinheit und Tank
- ZF TC-Tronic HD 12 AS 3040 TC IT:
- Übersicht der Komponenten
- Übersicht Elektrik
- Drehmomentwandler
- Automatisiertes Schaltgetriebe
- Intarder
- Hydraulikpumpen:
- Antriebsstrang:
- Übersicht
- Verteilergetriebe – Kessler W3750 einstufig
- Längsdifferentialsperren
- Querdifferentialsperren
- Wirbelstrombremse Telma FOCAL 2200 24V
- Lenkung:
- Lenkgetriebe, Lenkkreisüberwachung
- Aktive Hinterachslenkung:
- CAN-Ventile Achse 3 und 4
- CAN-Ventile Achse 5 und 6
- Ventilblock Achse 3 und 4
- Ventilblock Achse 5 und 6
- Überwachung Zentrierkreis
- Lenk- und Zentrierzylinder
- Winkelgeber
- Abstützung:
- Abstützventile rechts
- Abstützventile links
- Neigungsgeber
- Stützdruck*
- Achsfederung:
- Rückmeldung Achsfederung
- Ventilblock Achsfederung
- Achsfederung Gefedert/Blockiert
- Ölversorgung
- Sonderausstattung:
- Klimaanlage
- Zusatzheizung und Fremdeinspeisung
- Batterieladegerät
- Index:
Superstructure — Table of Contents
- Oberwagen allgemein:
- Beleuchtung Drehbühne
- Beleuchtung Ausleger
- Podest Kabine, Warneinrichtung
- Kraftstofftank und Tankgeber
- Zentralschmieranlage
- Krankabine:
- Heizung
- Heizung – Ansteuerung, Temperatursensoren
- Wischermotoren, Waschpumpe
- Innenausstattung
- Armaturen Kabine:
- Liccon-Monitor, Pedale
- Meisterschalter, LSB-TE1 rechts
- Meisterschalter, LSB-TE2 links
- Bedien- und Kontrolleinheit
- Kranelektrik:
- Batteriekasten
- Schaltschrank:
- Schwenkrahmen – Sicherungen
- Relais, Widerstandsmodul
- Montageblech – LSB-Master, Spannungswandler
- Universelles Ein/Ausgabe Modul UEA – Datenlogger II
- Steckerblech Drehbühne / Kabine
- NOTBETRIEB – XNOT-Stecker
- NOTBETRIEB Widerstände
- Dieselmotor D934L A6 (PLD), 129 kW/175 PS
- Motoransicht rechts
- Steckpumpen
- Öldruckgeber und Kraftstoff-Temperaturgeber
- Kraftstoff-Vorfiltereinheit
- Motoransicht links
- Motoransicht oben
- Motoransicht vorne
- Drehzahl-Geber
- Einbauansicht rechts
- Luftfilterunterdruck, Luftklappe in Ansaugluft*
- Kühler-Lüfterantrieb
- Ladeluftdruck- und Ladelufttemperaturgeber
- Kühlmittel-Niveaugeber und Kühlmitteltemperaturgeber
- Ferndiagnose, Motor-Steuergerät LH ECU UP/CR
- Kranhydraulik:
- Übersicht Hydraulikkomponenten
- Übersicht Hydraulikpumpen
- Übersicht Messanschlussplatte, Druckgeber
- Hauptsteuerblock ohne Hubwerk 2
- Hauptsteuerblock mit Hubwerk 2
- Hauptsteuerblock, Druckstufenventile
- Temperaturgeber Hydrauliköl
- Hubwerk 1
- Hubwerk 2*
- Wippen
- Teleskopzylinder – Vorspannung
- Notbetrieb LMB Überbrückung(EN13000)
- Drehwerk – Ansteuerung
- Drehwerk – Bremse
- Drehwerk – Auslegerrichtung, Kabine kippen
- Hilfsverbraucher, Drehbühnenarretierung
- Teleskopausleger:
- Kabeltrommeln und Längengeber
- Ausschubmechanik – Telematik
- Televerbolzung
- Zangenposition
- Zangenverbolzung
- Tele-/ Zangenverbolzung, Notbetrieb
- Zusatzausrüstung Doppelklappspitze*:
- Ansteuerung
- Hydraulikkomponenten
- Hydraulikkomponenten, Winkelgeber
- Endschalter
- Sonderausstattung:
- Zusatzheizung Thermo 90 ST*
- Klimaanlage*
- Notbetätigung Kranhydraulik*
- Dollybetrieb* (Anhänger für Ausleger-Transport USA)
- Lüfter Krankabine*, Zubehör Batterie*
- Ferndiagnose*
- Index
