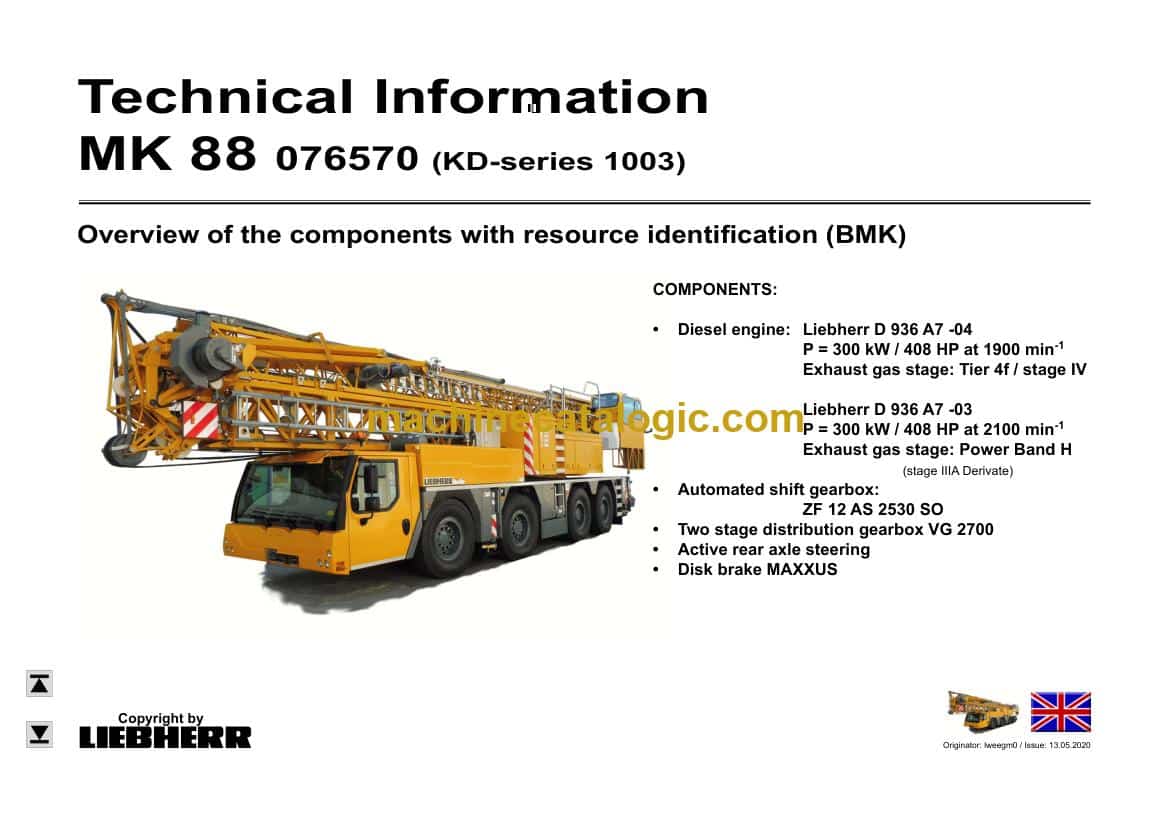

The Liebherr MK 88 Mobile Construction Crane spends its life on tight jobsites where downtime kills your schedule and your margins. When something electrical or hydraulic on the carrier acts up, the first people reaching for the Liebherr MK 88 Mobile Construction Crane Technical Information and BMK Components Manual are usually the shop techs and field service guys. Component identification matters because if they can’t find “K15” or “V12” quickly, they waste time stripping panels, guessing, and calling Liebherr. This BMK manual is about knowing exactly where things sit on the carrier so you can plan work and parts with less trial and error.
What this manual helps you do
- Identify which physical component on the carrier matches a schematic reference like E1, K3, or X45 in Liebherr wiring or hydraulic diagrams.
- Locate sensors, valves, relays, and junction boxes on the undercarriage using visual outlines and layout views.
- Trace harness runs and hydraulic component groups on the carrier to plan inspections or repairs without hunting blindly.
- Cross-reference Liebherr component IDs to other documentation (wiring diagrams, service info) so technicians talk the same language as the manuals.
- Pinpoint carrier-mounted components when training new techs on the MK 88 layout, before you send them out solo.
Who this is for
This BMK / component identification manual is aimed at workshop technicians, field service techs, electrical diagnostic engineers, fleet mechanics, and training instructors. If you need repair procedures, torque specs, or part numbers, you’re really looking for a service manual or a parts catalogue instead.
FAQ
Q: Is the PDF clear and searchable for workshop use?
A: Yes, this kind of BMK manual is normally supplied as a readable PDF with clear carrier layout diagrams you can zoom and search by component ID.
Q: Does it cover the whole crane or just part of it?
A: This document covers only the carrier of the Liebherr MK 88 (chassis, axles, outriggers, drive train), not the upper crane body, boom, or superstructure.
Q: Does it tie into other Liebherr manuals I already have?
A: Yes, the BMK component identification for SN 076627 is designed to match the reference designators used in Liebherr wiring diagrams, service info, and parts catalogues.
Bottom line: If your goal is to quickly find and identify carrier components on an MK 88 so techs can use the other Liebherr manuals efficiently, this is the right document. If you want “how to fix it” or “what to order,” it’s not.
📘 Show Index
Table of Contents:
Carrier — Table of Contents
- Fahrzeug:
- Beleuchtung vorne und Rückspiegel
- Beleuchtung hinten
- Beleuchtung rechts und links
- Steckdosen, Warnsignalgeber, Taster NOT-HALT
- Steckdosen, Warnsignalgeber
- Fahrerhaus:
- Türen und Fenster, Innenbeleuchtung
- Heizungsventile, Scheibenwisch- und waschanlage
- Lüftung und Wärmetauscher
- Bedienelemente
- Bedienelemente Mittelkonsole
- Bluetooth Basiseinheit – BTB Bluetooth Terminal – BTT
- Mittelkonsole – Batteriekasten, Sicherungen
- Mittelkonsole – Sicherungen
- Mittelkonsole – E / A- Module, ECUs
- Mittelkonsole – Relais
- Mittelkonsole – Relais, Lüfter, Bauteilträger, Widerstandmodul
- Mittelkonsole – Spannungswandler Relais Heizflansch
- Mittelkonsole – Diagnosestecker, NOT-HALT
- Druckluftanlage:
- Luftpresser und Lufttrockner
- Druckluftvorratbehälter
- Druckgeber und Druckschalter
- Magnetventile Nebenverbraucher
- ABV – Regelventile
- Druckluftkreise – Messstellen
- Scheibenbremsanlage
- Übersicht
- Übersicht Bremsbelag Überwachung
- Bremsbelag Überwachungsanzeige
- Bremsrelais-, Überlastschutzventil
- Dieselmotor D936 A7 -04:
- Übersicht Antriebsaggregat
- Abgasstufe Tier 4f / Stufe IV:
- Motorsteuergerät
- Übersicht Einspritzseite
- Kraftstoffpumpen
- Kraftstoff – Niederdrucksensoren
- Liebherr Daisy-Chain Diesel-Einspritzsystem
- Injektoren LCR-I S2
- Typenschild
- Übersicht Abgasseite
- Ladeluft-Sensoren und -Vorwärmung
- Abgasklappe
- Abgasturbolader mit Wastegate
- Übersicht Schwungradseite, Generator
- Drehzahlsensoren
- Übersicht Lüfterseite
- Kühlmittelsystem
- Ölkreislauf
- Außentemperatur Dieselmotor
- Abschlusswiderstand CAN2 (LIDEC2 / ECU2)
- Abschlusswiderstand CAN2 (LIDEC2 / ECU2)
- Dieselmotor D936 A7 -03:
- Power Band H (früher IIIA-Derivat):
- Übersicht Antriebsaggregat
- Externe Abgasrückführung eAGR
- Abgasklappe
- Luftfilter Unterdruck
- Intercooler Temperatur Sensor
- Abgasnachbehandlung SCR Stufe IV / Tier 4f:
- Einbauübersicht
- AdBlue-Tank mit AdBlue-Tankgebereinheit (Entnahmemodul)
- SCR-Pumpenmodul und Druckluftversorgung
- AdBlue-Leitungen und Kühlwasser-Heizventile
- AdBlue-Injektor und Upstream-Sensoren
- Downstream-Sensoren und NH3 (Ammoniak)-Sensor
- Abgasklappe und Umgebungsluft-Sensor
- Luftfilteranlage
- Luftfilterunterdruck, Absperrklappe in Ansaugluft*
- Kraftstoffanlage:
- Kraftstoff-Vorfilter und -Tank
- Kühlanlage
- Automatisiertes Schaltgetriebe ZF 12 AS 2531 SO
- Kupplungs- und Getriebesteller
- Hydraulik:
- Temperatursensor Hydrauliköl, Hydraulikölbehälter
- Hydraulikpumpen – Übersicht
- Antriebsstrang:
- Übersicht, Schaltbedingungen
- Verteilergetriebe Kessler VG 2700 (zweistufig)
- Verteilergetriebe – Schaltstellung
- Querdifferentialsperre Achse 2
- Längs- und Querdifferentialsperren
- ABV, Raddrehzahlsensoren
- Lenkung:
- Lenkgetriebe ZF-SERVOCOM
- Ölversorgung, Mangelüberwachung
- Mangelüberwachung, Messanschluss Zentrierdruck
- Aktive Hinterachslenkung:
- CAN-Ventile (HAWE)
- Steuerblock Achse 3 bis 4
- Messanschlüsse MP6, MP11
- Winkelgeber
- Lenk- und Zentrierzylinder
- Abstützung
- Neigungsaufnehmer
- Abstützventile – rechts
- Abstützventile – links
- Druckaufnehmer für Stützkraftanzeige*
- Achsfederung:
- Niveaugeber – Achsfederung
- Ventile für Achsdruck-Ausgleich; blockiert / gefedert
- Ventilblock – Achsfederung rechts
- Ventilblock – Achsfederung links
- Sonderausstattung:

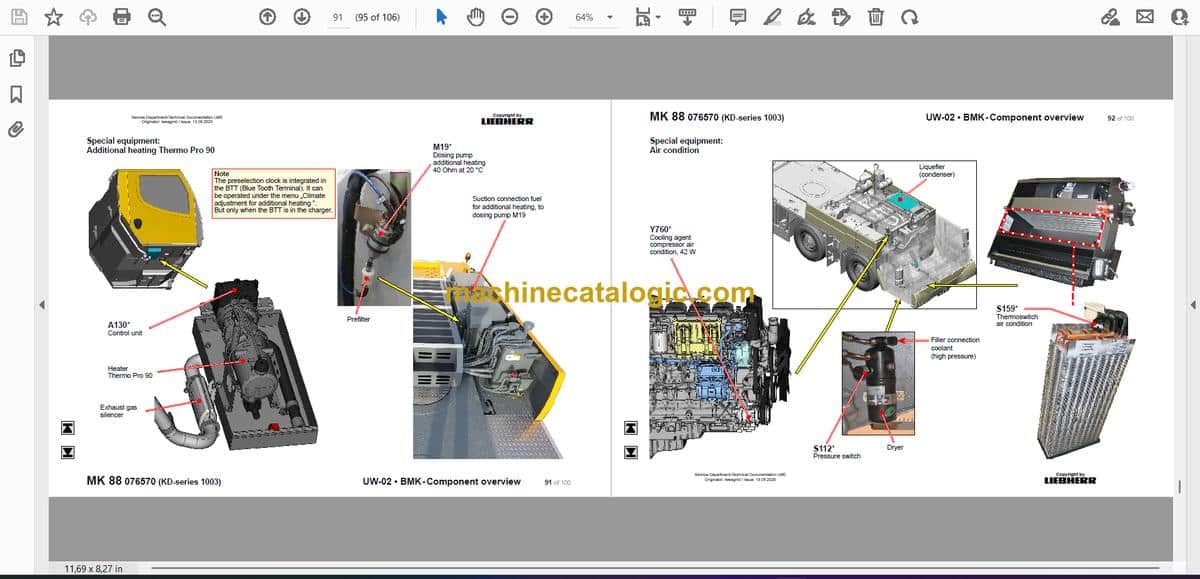

- Zusatzheizung Thermo Pro 90
- Klimaanlage
- Geräteträger* – Beleuchtung
- Geräteträger* – Hydraulik
- Batterieladegerät
- Kamera Color
- Kühlwasservorwärmung
- Index
