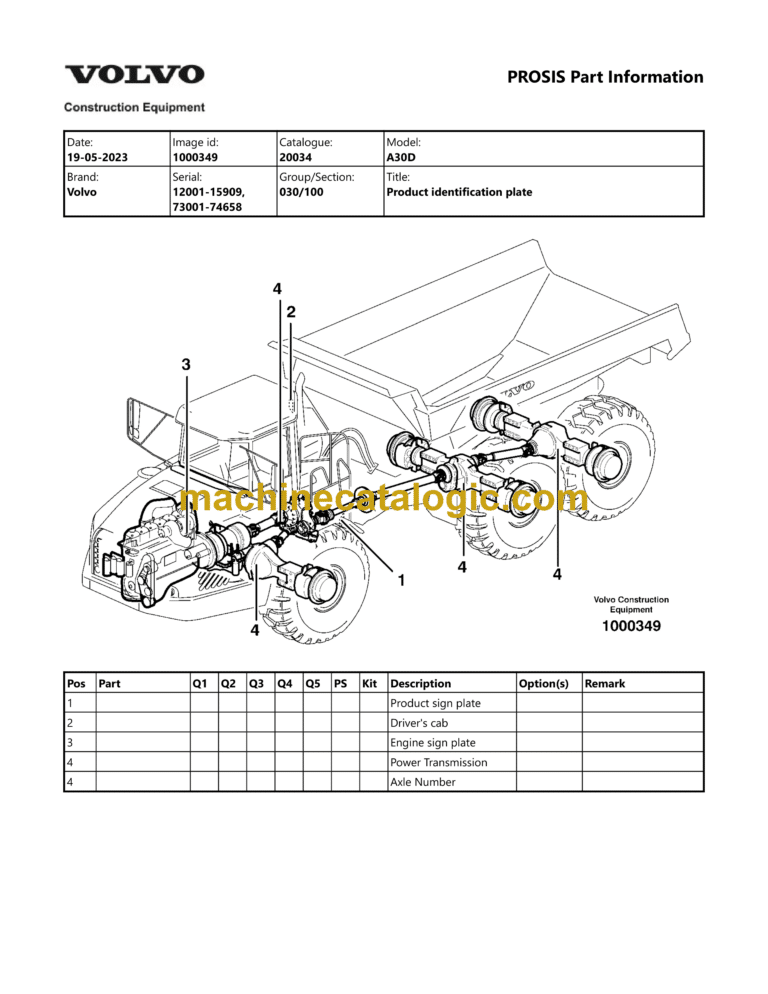

Volvo A30D Articulated Hauler Dump Truck Parts Manual
Volvo A30D Articulated Hauler Dump Truck Index:
(0) GENERAL
(2) ENGINE WITH MOUNTING AND EQUIPMENT
210 100 Repair kits for engine
210 150 Engine
211 100 Cylinder head
211 110 Cylinder head 8188715, 8188712
212 100 Cylinder block
212 110 Cylinder block STEP 3 ENGINES
212 150 Cylinder block
212 200 Crankcase ventilation
213 100 Cylinder liner and piston
214 100 Valve mechanism
214 125 Valve mechanism ENG 171895-
214 150 Valve mechanism
215 100 Timing gear casing and gears
215 150 Camshaft
216 100 Crankshaft and related parts
217 150 Oil sump STEP2
217 200 Oil sump STEP 3
218 100 Engine mounting
221 100 Lubricating oil system
221 150 Oil pump
222 100 Oil filter
222 150 Oil filter housing
223 100 Oil cooler
233 100 Fuel pump
233 150 Water separator
233 175 Water separator 81216, 81281
233 200 Fuel filter S N 14847, S N 74487 BRA
233 225 Fuel filter S N 14848, S N 74488 – BRA

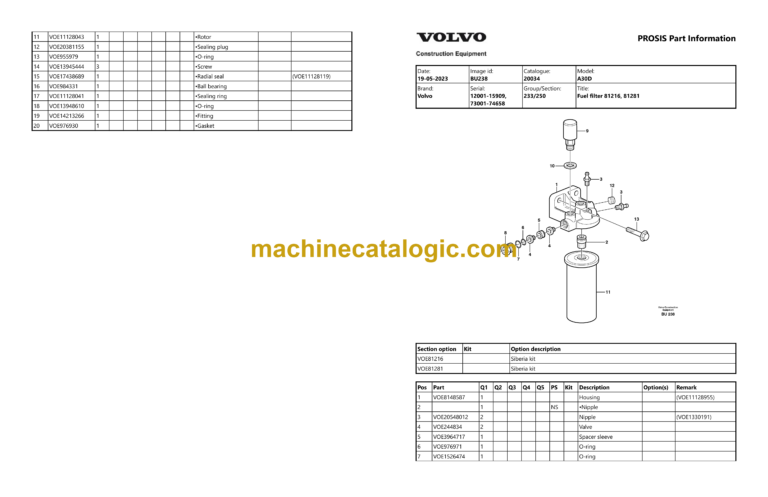

233 250 Fuel filter 81216, 81281
234 100 Fuel tank, fuel pipes
234 125 Fuel tubes S N 14001, 74001-BRA
235 100 Fuel pipes, fuel pump
237 100 Injector
251 100 Inlet manifold and exhaust manifold
252 100 Exhaust system, silencer
253 100 Exhaust brake
255 100 Turbocharger with fitting parts
256 100 Air filter with fitting parts
256 150 Air filter
256 200 Oil bath air filter with fitting parts 81092
256 250 Air filter. 81092
258 100 Intercooler

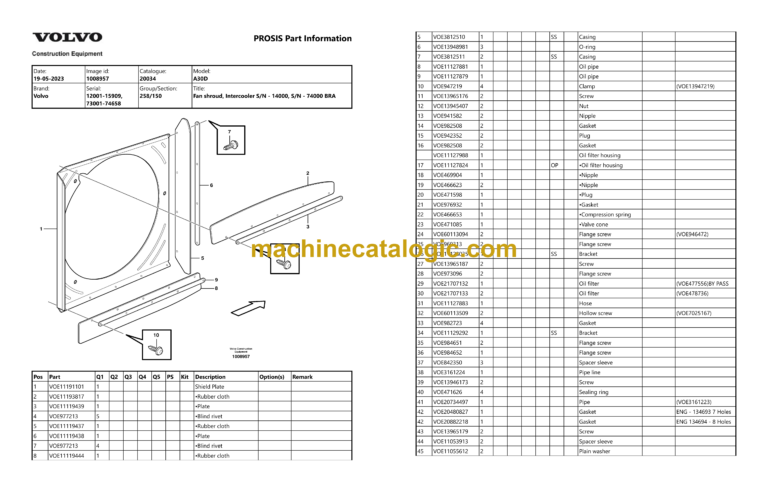

258 150 Fan shroud, Intercooler S N 14000, S N 74000 BRA
258 175 Fan shroud, Intercooler S N 14001, S N 74001 – BRA
261 100 Cooling system, radiator – coolant pump
261 150 Expansion tank and drain hose.
261 200 Cooling system, motor – retarder
261 250 Cooling system, secondary pump – converter
261 300 Radiator mounting
261 350 Radiator grill
262 100 Water pump and thermostat housing
262 150 Water pump
262 200 Water pump
263 100 Fan and fan shroud S N – 14000,- 74000 BRA
263 125 Fan and fan shroud S N 14001, S N 74001 – BRA
263 150 Fan drive S N – 14000,- 74000 BRA
263 175 Fan drive S N 14001, 74001 BRA
263 200 Belt transmission
263 250 Filter
263 300 Hydraulic motor
269 100 Engine heater 81179
269 150 Engine heater 81220
269 200 Engine heater 81221
269 250 Engine heater, Siberia kit 81216, 81281
271 100 Accelerator Pedal
(3) ELEC. SYSTEM; WARNING SYSTEM; INFORMATION SYSTEM; INSTRUMENTS
313 100 Battery box with fitting parts
321 100 Alternator with assembling details
331 100 Starter motor with assembling details
331 150 Starter motor
333 150 Pre-heater
352 100 Lighting front
353 100 Lighting rear
356 100 Work lights
362 100 Air horn
362 200 Back-up warning unit 81083
362 300 Rotating beacon 93380
362 400 Rotating beacon 93380
363 300 Windscreen washer and wiper 37420 37427 81191
371 50 Battery cable and main switch
371 100 Cable harness engine ECU 8188705 8188706 8188708
371 150 Cable harness engine ECU 8188715 8188712
371 200 Cable harnesses cab CAB – 11458
371 225 Cable harnesses cab CAB 11459
371 250 Cable harness electrical distribution unit
371 300 Cable harnesses instrument panel
371 350 Cable harnesses control panel
371 400 Cable harnesses cab 37420
371 450 Cable harnesses cab 37427 81191
371 550 Cable harnesses front
371 600 Cable harnesses front
371 650 Cable harnesses front
371 700 Cable harnesses enginehood 81180
371 750 Cable harnesses front
371 850 Cable harnesses front
371 1000 Cable harnesses rear S N – 12473 – 73152 BRA
371 1025 Cable harnesses rear S N 12474 – 73153 – BRA
371 1100 Airconditioning 81002
371 1200 Cable harness emergency enginestop 81017
371 1350 Cable harnesses Siberia kit 81216 81281
372 100 Electrical distribution box CAB – 11458
372 150 Electrical distribution box CAB 11459 – 1
372 200 Circuit board
379 100 Wires
379 150 Hose and manifold
379 200 Cable terminal

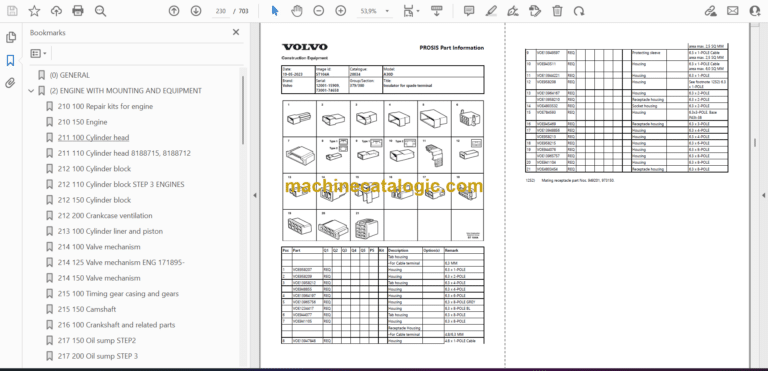

379 300 Insulator for spade terminal
379 400 Spade terminal
379 500 Pin insulator
379 600 Pin
379 700 Humidity-proof connections
379 800 Connectors
379 900 Housings for timers and tabs
380 100 Instrument panel left 37420 37427 81191
380 200 Instrument panel 37420 37427 81191
380 300 Instrument panel right 37420 37427 81191
380 400 Switch panel 37420 37427 81191
380 450 Tachograph 81107
386 100 Sensors reference list
386 200 Solenoid valves reference list
390 100 Camera inclusive monitor 93381 81159
393 100 Voltage converter and cable harness for radio
398 100 System for wireless electronic controlled communication (telematics) 81384 81386
871 475 Cable harnesses cab 37427 81191
(4) POWER TRANSMISSION
410 100 Gasket kit for transmission 22648
414 100 Torque converter and oil pump 22648, S N 14866 SWE, -74473 BRA
414 120 Torque converter and oil pump 22688, S N 14867-SWE, 74474 – BRA
420 100 Power transmission 22648
421 100 Transmission housing 22648, S N 14866 SWE, – 74473 BRA
421 120 Transmission housing 22688, S N 14867- SWE, 74474-BRA
421 150 Retarder and clutch K1, 22648, S N 14866 SWE, 74473 BRA
421 170 Retarder and clutch K1, 22688, S N 14867-SWE, 74474-BRA
421 200 Clutch and brake K2, B1, 22648, S N 14866 SWE, 74473 BRA
421 220 Clutch and brake K2, B1, 22688, S N 14867-SWE, 74474-BRA
421 250 Brakes, rear B2, B3, B4, B5, 22648, S N-14866 SWE, -74473 BRA , 74474- BRA
421 270 Brakes, rear B2, B3, B4, B5, 22688, S N 14867-SWE
421 300 Planetary gears and shafts 22648, S N 14866 SWE, 74473 BRA
421 350 Planet kit, stage 1 22648, S N-14866 SWE, -74473 BRA
421 370 Planet kit, stage 1 22688, S N 14867- SWE, 74474 – BRA
421 400 Planet kit, stage 2 22648, S N-14866 SWE-74473 BRA
421 420 Planet kit, stage 2 22688, S N 14867-SWE, 74474 – BRA
421 450 Planet kit, stage 3 22648, S N 14866 SWE-74473 BRA
421 470 Planet kit, stage 3 22688, S N 14867- SWE, 74474- BRA
421 500 Planet kit, stage 4 22648, S N 14866 SWE,-74473 BRA
421 520 Planet kit, stage 4 22688, S N 14867- SWE, 74474- BRA
421 550 Planet kit, stage 5 22648, S N-14866 SWE, -74473 BRA
421 570 Planet kit, stage 5 22688, S N 14867-SWE, 74474-BRA
421 600 Control system 22648, S N-14866 SWE, -74473 BRA
421 620 Control system 22688, S N 14867-SWE, 74474-BRA
421 650 Main pressure valve 22648, S N 14866 SWE, 74473 BRA
421 670 Main pressure valve 22688, S N 14867- SWE, 74474 – BRA
421 700 Modulated valve 22648, S N 14866 SWE,-74473 BRA
421 720 Modulated valve 22688, S N 14867- SWE, 74474 – BRA
421 750 Control system with fitting parts 22648, S N 14866 SWE, -74473 BRA
421 770 Control system with fitting parts 22688, S N 14867-SWE, 74474-BRA
421 800 Retarder valve 22648, S N 14866 SWE, -74473 BRA
421 820 Retarder valve 22688, S N 14867-SWE, 74474-BRA
424 100 Control system, gear selector
424 150 Gear selector
424 200 Retarder pedal 37420, 81191, 37427
434 100 Drop box with fitting parts
434 150 Transfer gear box
434 200 Axle shaft with differential
434 250 Axle shaft, motor unit
434 300 Pump drive
450 100 Propeller shafts with fitting parts
451 100 Propeller shaft
451 150 Propeller shaft
451 200 Propeller shaft
451 250 Propeller shaft
451 300 Propeller shaft
451 350 Intermediate shaft S N 14417 SWE, S N – 74212 BRA
451 360 Intermediate shaft S N 14418-SWE, S N 74213 – BRA
460 100 Planet axels
461 100 Planetary axle, motor unit AH64D PROD NO 23909
461 150 Final drive AH64D PROD NO 23909
461 200 Hub reduction, motorunit AH64D PROD NO 23909
463 100 Planetary axle 1, load unit AH64E PROD NO 23910
463 125 Planetary axle 1, load unit AH64 PROD NO 23953, 81263
463 150 Final drive AH64E PROD NO 23910, AH64 PROD NO 23953
463 200 Final drive AH64E PROD NO 23910, AH64 PROD NO 23953
463 250 Hub reduction, axle 1 load unit AH64E PROD NO 23910, AH64 PROD NO 23953
464 100 Planetary axle 2, load unit AH64F PROD NO 23911
464 150 Final drive AH64F PROD NO 23911
464 200 Hub reduction, axle 2 load unit AH64F PROD NO 23911
468 100 Differential lock
468 200 Pneumatic system, diff lock, cab
468 250 Compressed air system, Automatic unit ATC 81263
468 300 Pneumatic system, 6×6 and diff lock, load unit
482 90 Pump drive 8188708, 8188715 E PROD
482 100 Pump drive
482 150 Pump drive power take-off
482 200 Lubricating oil pump
482 250 Oil pump
491 100 Oil cooler
491 150 Heat exchanger
1421 320 Planetary gears and shafts 22688, S N 14867-SWE, 74474 – BRA
(5) BRAKE
510 100 Brake planetary shaft
510 150 Disc brake
511 100 Front wheel brake
511 150 Brake shield
512 100 Rear wheel brake, axle 1
512 150 Brake shield
513 100 Rear wheel brake, axle 2
513 150 Brake shield
521 100 Brake servo
522 50 Brake pipe with fitting parts
522 100 Hydraulic brake system, motor unit
522 150 Hydraulic brake system, load unit
522 200 Hydraulic brake system, load unit
551 100 Parking brake
552 100 Parking brake
552 200 Parking brake
553 100 Load and dump brake
560 100 Air system, horn
560 300 Brake system, motor unit
560 500 Brake system, load unit
561 100 Air-compressor with fitting parts
561 150 Air compressor
561 200 Feed lines
561 300 Receiver drier
561 400 Receiver drier
562 100 Compressed-air reservoir with fitting parts
563 50 Brake valves with fitting parts 37420 37427 81191
563 100 Footbrake valve with mountings 37420 37427 811
563 150 Footbrake valve 37420 37427 81191
(6) STEERING
641 100 Steering system 37420 37427 81191
642 100 Rack gear
643 100 Steering system
643 200 seering linkage
643 250 Steer linkage, ATC Light 81263
643 300 Drag rod
645 100 Steering system, pipes and hoses
645 200 Control valve with fitting parts
645 400 Damping cylinder with fitting parts
645 500 Damping cylinder
645 800 Hydraulic cylinder with fitting parts
645 850 Hydraulic cylinder
647 100 Auxiliary steering system
647 200 Auxiliary steering system 81070
647 300 Hydraulic pump 81070
(7) FRAME;SPRINGS;DAMPING;AXLE SUSPENSION; WHEEL TRACK UNIT
711 100 Frame front
711 200 Frame rear
741 100 Frame link S N – 14417
741 200 Frame link S N 14418 –
751 100 Front axle suspension
756 100 Bogie
771 100 Wheel
771 300 Wheel 81317
771 200 Wheel
(8) MACHINERY HOUSE;CAB;EXTERIOR TRIM PARTS ANYWHERE
899 200 SMV Sign 81187, 81188
899 100 SMV Sign
897 150 Illustrations of sign plates and decals
897 100 Sign plates and decals
896 200 Tool kit 91829, 93076
896 100 Toolbox 81106
891 200 Front protection 81175
891 100 Stop block for wheel 81089
882 200 Interior equipment, cab 93391
882 100 Interior equipment, cab
881 200 Radio bracket
881 100 Instrument panel 37420 37427 81191
876 150 Heater outlet 93390
876 100 Heater outlet 81015
874 250 Air compressor 81002
874 200 Evaporator with fitting parts 81002
874 150 Condenser device air conditioning 81002
874 100 Air conditioning. 81002
873 200 Heating unit 37420 37427 81191
873 100 Heating unit 37420 37427 81191
872 700 Air distribution, controls 37420 37427 81191
872 600 Air filter
872 500 Fan 37420 37427 81191
872 400 Air ducts 37420 37427 81191
872 300 Air distribution – inlet and air return 37420 37427 81191
872 100 Air distribution
865 100 Noise reduction. 81311
860 300 Protective grid. 37427 81191
860 100 Protecting plates
852 500 Instructor’s seat
852 400 Operator’s seat, heated, air suspensioned.
852 300 Operator’s seat, heated, air suspensioned. 81098
852 200 Operator’s seat
852 100 Operator seat with fitting parts
851 200 Upholstery and insulation, cab side and climate unit 37420 37427 81191
851 100 Upholstery and insulation, floor, door and roof
843 100 Windows
841 100 Rear view mirror
837 200 Floor panels and cover plates
837 100 Coverplates
831 200 Door 37420 37427 81191
831 100 Door with fitting parts 37420 37427 81191
827 200 Roof arch 37420 37427 81191
827 100 Steps and ladder
826 100 Mudflap, load unit
825 500 Mudflap, motor unit
825 200 Front fender, cover
825 100 Front fender
821 500 Pump engine hood 81180
821 400 Grille
821 375 Hydraulic cylinder
821 350 Hand pump
821 300 Engine hood
821 200 Engine hood
821 100 Engine hood
818 100 Drivers cab 37420 37427 81191
(9) HYDRAULIC SYSTEM;DIGGING HANDLING GRADING EQUIPM.; MISC. EQUIP
911200 Hydraulic system, motor unit
911250 Hydraulic system, motor unit
911300 Tipping system, load unit
911500 Hydraulic oil tank, with fitting parts
911600 Hydraulic oil tank
911650 Hydraulic fluid filter
911800 Hydraulic system, oil return pipe
912100 Steering unit
912150 Valve, circuit body and return valve
913100 Hydraulic pump with fitting parts
913150 Hydraulic pump – reduction SN – 12562
913175 Hydraulic pump – reduction SN 12563 –
913200 Hydraulic pump
913300 Hydraulic pump
913400 Hydraulic pump
913500 Hydraulic pump
914100 Servo system, tipper control
914150 Control valve
922100 Towing brace 91861
951100 Dumper basket with fitting parts
951200 Hoist cylinder
951300 Body heating 81022
951350 Exhaust pipe 81021
951400 Extra front spillguard. 93342
951450 Heat shield 81073
951500 Overhung tailgate 93343
951525 Overhung tailgate 81224
951530 Overhung tailgate 81208
951550 Uplifted body 84257
951600 Rear flap, mechanical. 81024 SN -320104, -340532,
951610 Rear flap, mechanical. 81024 SN 320105-, 340533-,
951650 Gas spring 81024
951700 Tailboard 81394
951800 Wear Plates 81025
992100 Emergency equipment 93358
